Bandzugschalter für Revox B77
1.177.138 Spulengröße und Geschwindigkeit
Wollen Sie für die Revox B77 MKI, genauso wie bei der MKII die gewählte Spulengröße und Geschwindigkeit auswerten, brauchen Sie diesen Tape-Tension-Platine. Bei der Revox B77 MKI bis Seriennummer 53.521 wird nur die Spulmotorspannung zwischen 43 V und 55 V umgeschaltet. Die Laufwerkssteuerung der ersten Geräte bekommt davon nichts mit. Es gibt an der Laufwerkssteuerung keinen Eingang für Bandzug (Spulgröße) oder der gewählten Geschwindigkeit. Ab der Seriennummer 53.522 bis Seriennummer 99.999 wird die Spulengröße von der Laufwerkssteuerung ausgewertet. Hier genügt tatsächlich nur unsere neue Tape Tension Platine, um auch die gewählte Geschwindigkeit auszuwerten.
Über Lötbrücken
ist die Geräteversion einstellbar
Zinnbrücken

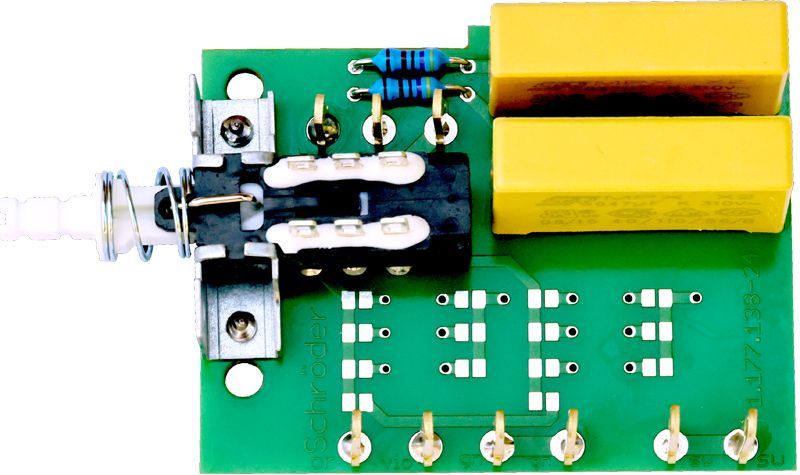

Über 14 Zinnbrücken lässt sich die Version der Bandmaschine einstellen. Wir wissen nicht welche Bandmaschine Sie haben - diese Leiterplatte passt immer für alle Revox B77!
Super Low Speed
Nur bei Super Low Speed werden zwei Brücken gesetzt. Hier ist die Verzögerung = 0 und immer noch zu langsam! Bei allen anderen Geschwindigkeiten werden immer vier Brücken benötigt!
Low Speed
An den rot markierten Punkten Zinnbrücken setzen, das wars schon. Die Verzögerung beträgt ca. 20 ms
Standard
Auch hier sind 4 Zinnbrücken zu machen. Die Verzögerung ist auch hier kaum merkbar und beträgt wenige ms.
High Speed
Auch hier sind es vier Brücken. Die maximale Verzögerung ist hier 200 Millisekunden.
Das alles ist in der mitgelieferten Anleitung genausten beschrieben. Wir können die Zinnbrücken auch nach Ihren vorgaben, hier vor Ort herstellen.
Auswertung
Wir von Premium-Hifi machen die Auswertung nicht nur für die Vorlaufphase beim Anlaufen in Play oder Record damit sich keine Schlaufen bilden.
Wir stellen viele weitere Parameter damit ein. Die Aufnahmeverzögerung, die Dauer der elektronischen Bremsung und weitere Zeiten werden damit für jede Geschwindigkeit optimal angepasst!
Verbindung

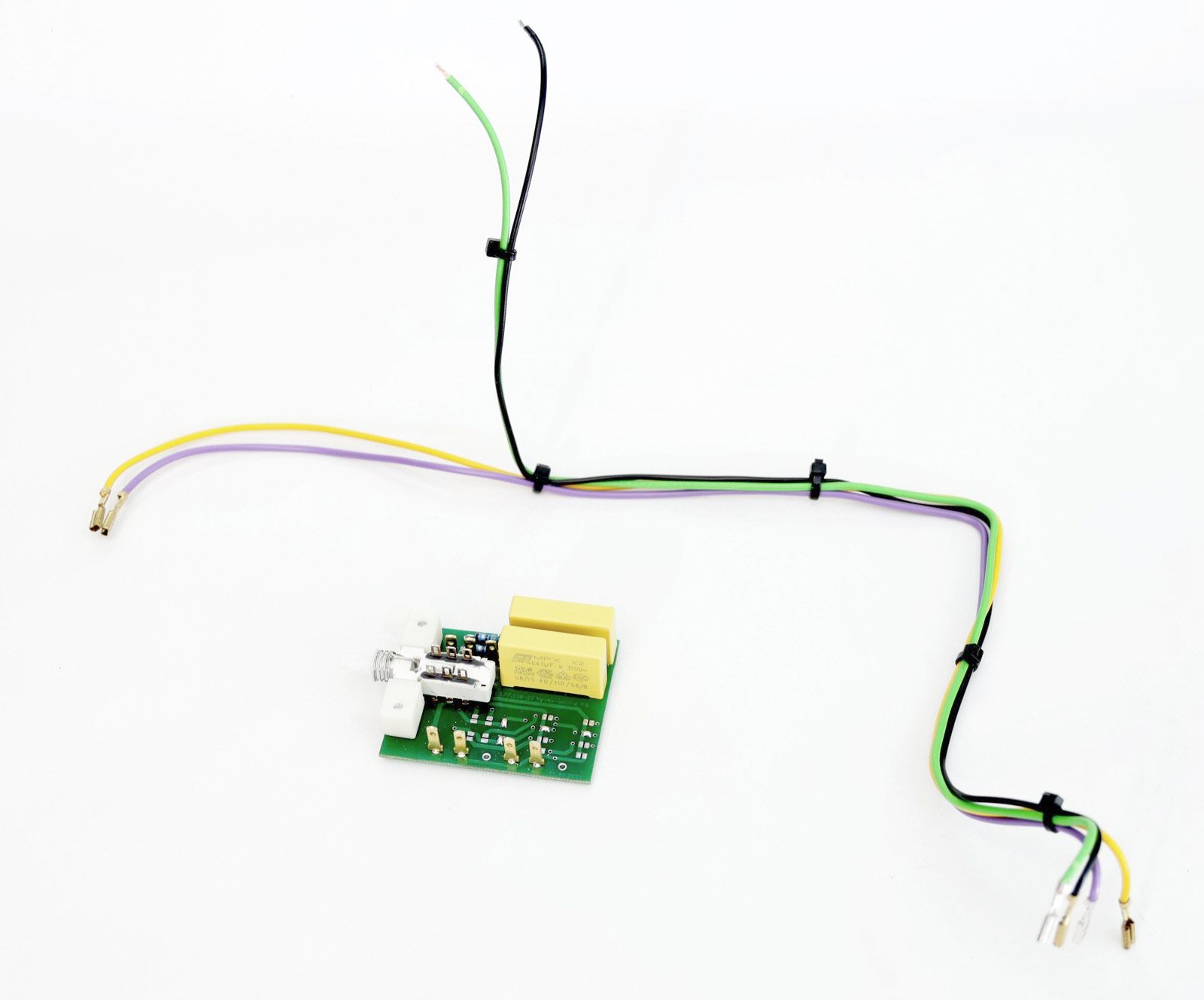

Verkabelung
Das Geschwindigkeitssignal muss zusätzlich, mit der Masse zur Leiterplatte geführt werden und bei der B77 MKI bis Seriennummer 53521 auch die Leitungen Tape Tension zur Laufwerkssteuerung. Da für das Signal S-Speed in der Maschine kein Stift vorhanden ist, muss hier gelötet werden. Die Lötstellen sind aber sehr gut zugänglich!
Löten

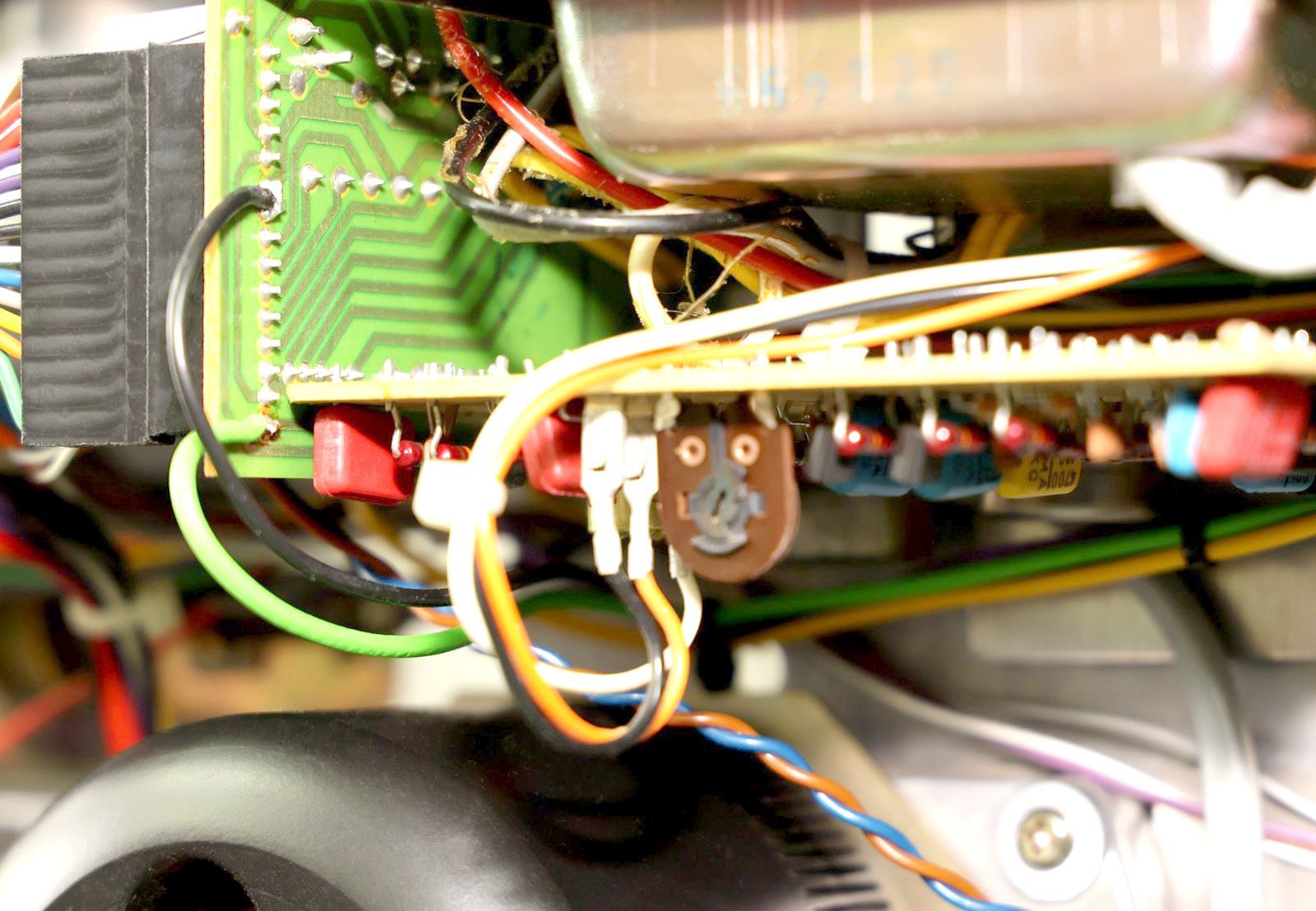

Beide Anschlüsse (grün = S-SPEED, schwarz = Masse), die gelötet werden müssen, befinden sich auf der Netzteilplatine am äußeren Stecker, so das diese sehr gut zugänglich sind! Sie erhalten zu der Platine zwei Kabelbinder und zwei Schrauben M3 x 10 für die Befestigung der Platine und den Kabelbaum.
Motorspannung
Die Anschüsse der Motorspannung 43Vac und 55 Vac können auf die Flachstecker 2,8 x 0,8 gesteckt werden. Bei den älteren Versionen der Revox B77 sind diese gelötet. Dann können Sie die Flachstecker als Lötstützpunkte verwenden und die Anschlüsse auch da anlöten. Es wäre auch möglich, direkt auf dem Schalter zu löten, wir raten davon aber ab!

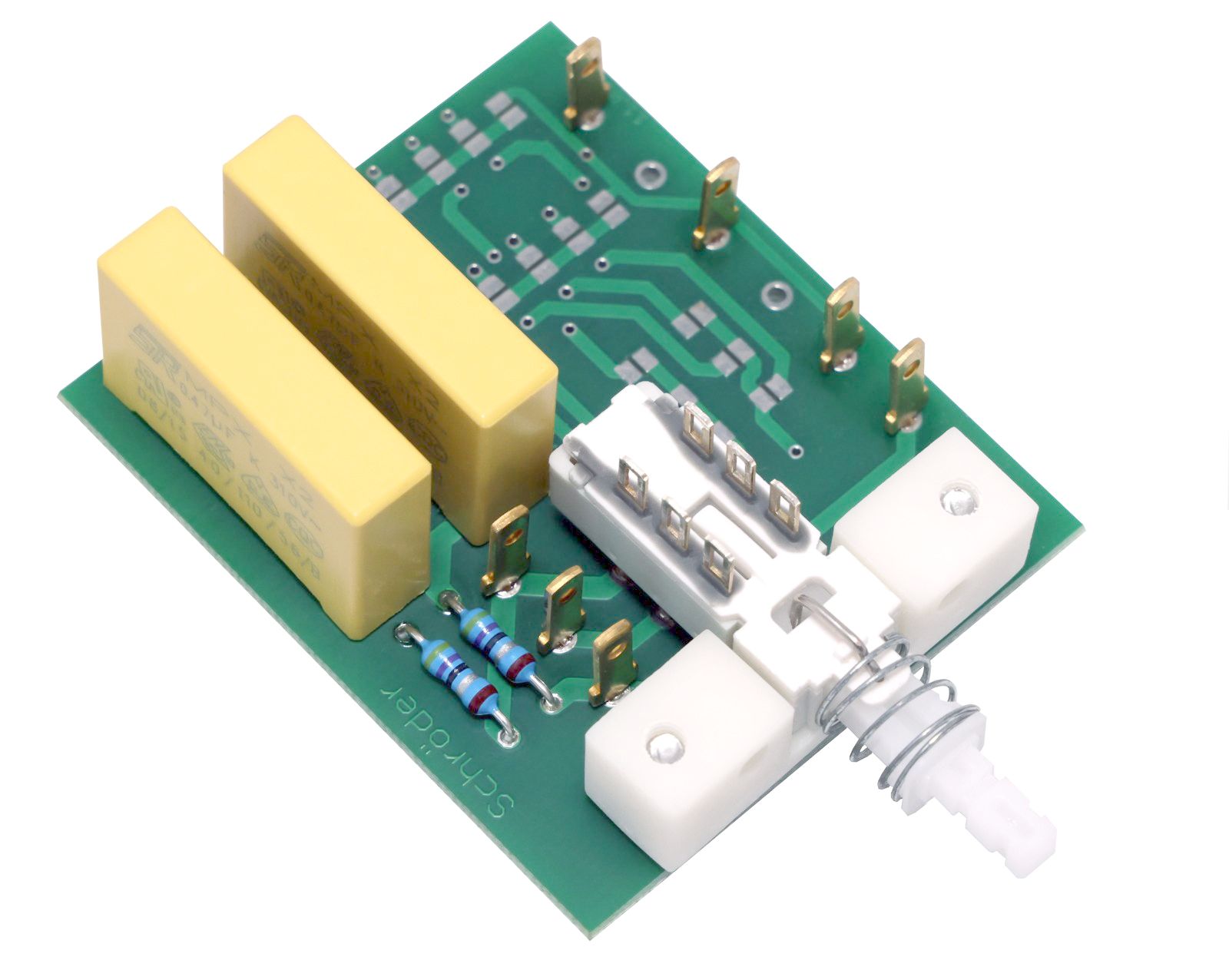

neue Tape Tension Platine

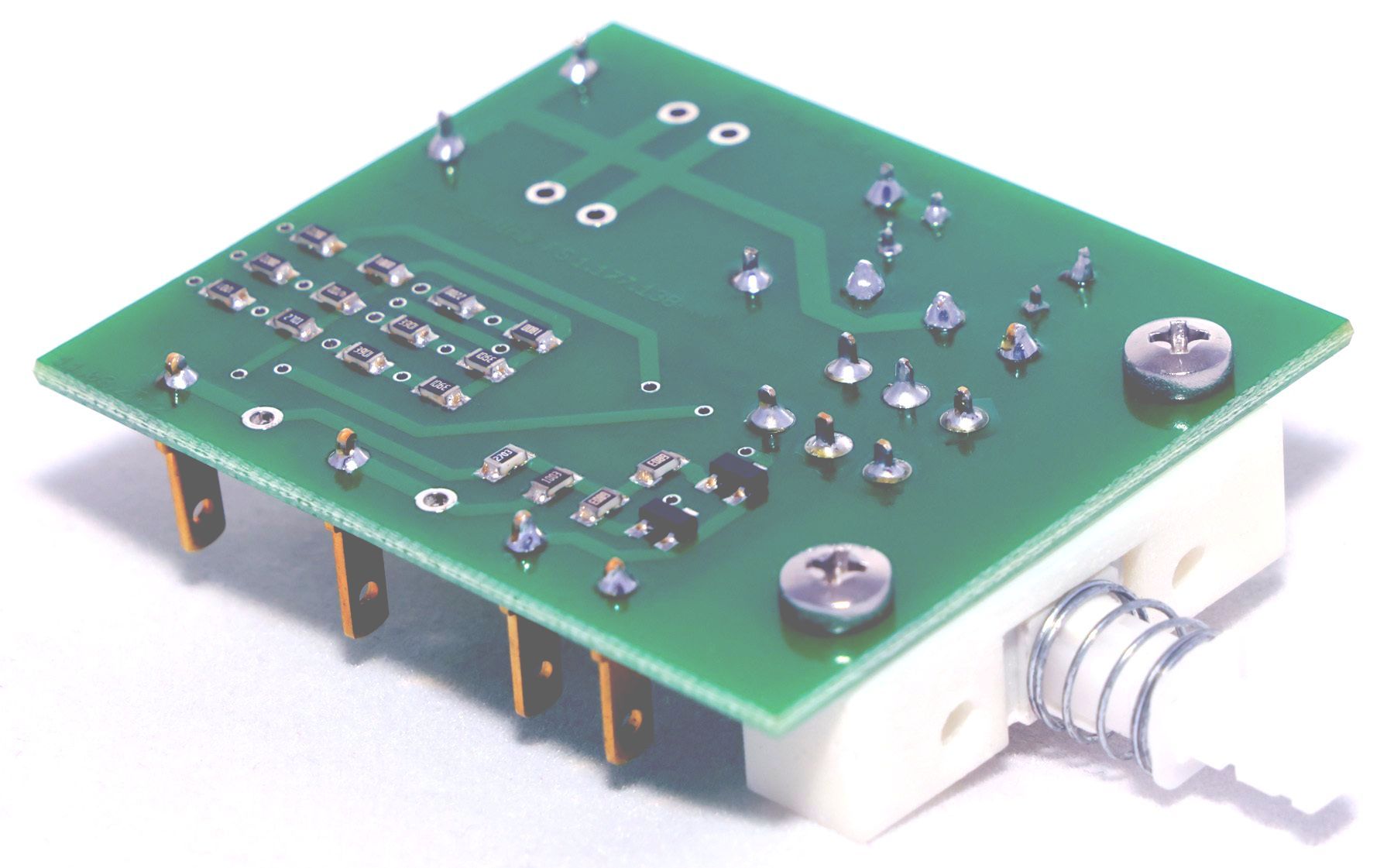

Damit Sie sowohl die Spulengröße als auch die aktuelle Geschwindigkeit auch für Bandmaschinen der ersten Serie (Revox B77 MK I bis Seriennummer 99.999) auswerten können, haben wir die neue Tape-Tension-Leiterplatte 1.177.138-22 entworfen. Auch hier haben wir die größtmögliche Trennung zwischen den Motorspannungen und der Betriebsspannung!
Tape Drive Control
Die neue Laufwerkssteuerung
Nur für die Revox B77 MKI bis Seriennummer 53521 benötigen Sie die neue Laufwerkssteuerung damit Sie sowohl die gewählte Geschwindigkeit als auch die Spulengröße auswerten können. Bei der Revox B77 MKI ab Seriennummer 53522 bis 99999 ist die Änderung mit der Geschwindigkeitsauswertung automatisch, durch die gegebene Hardware, wirksam.
Tape Tension Anschluss
Wir haben die Kennzeichnung dem der originalen Laufwerkssteuerung (or und vio) angenommen. Da die neue Elektronik nur den Widerstandswert abfragt, ist die Belegung vollkommen egal. Unser Kabelbaum ist so ausgelegt, dass die orange Litze etwas länger ist. Auch die Farben der Litze können abweichen. Orange kann auch gelb, rot oder rosa sein - je nach Verfügbarkeit
der benötigten Litzen!
nagelneue Tape Tension
1.177.138
für alle Revox B77 finden Sie bei uns im Shop
