Revox A77
Gebaut von 1967 - 1977
Die Revox A77 gehört auch heute
noch zu den am weitesten verbreiteten, semi professionellen analogen Bandmaschinen. Weltweit wurden ca. 450000 Geräte in unzähligen Variationen gebaut.
Das Gerät gilt als besonders robust und servicefreundlich. Die professionelle Bauart, mit drei Motoren und drei Tonköpfen, kam nicht nur im Heimgebrauch gut an, sondern wurde auch von vielen kleinen Tonstudios und Rundfunkanstalten verwendet. Folgende Ausführungen von der A77 wurden angefertigt:
MKI
Mit der ersten Version der A77 fing die Erfolgsgeschichte 1967 an. Mit den anfänglich kleinen Kinderkrankheiten wurde schnell die MK II eingeführt.
Die Revox A77 war nach dem Erfolg der Röhrenbandmaschinen, die erste volltransistorisierte Bandmaschine und schlug wie der Blitz ein. Die Robustheit, Bedienbarkeit und die Klangstärke sprechen für die A77!

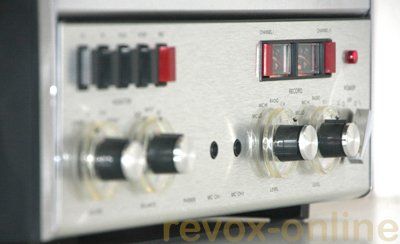

MKII
Sehr schnell, 1968 kam die MK II auf dem Markt.
Der starre Umlenkbolzen der ersten Version wurde durch einen beweglichen Beruhigungshebel, Schlaufenfänger ersetzt.
MKIII
Die größten Veränderungen der Versionen betraf immer die Optik. So hat die dritte Version eine graue untere Frontplatte, die VU-Meter haben jetzt eine silberne Skala und sind beleuchtet.
Die Revox A77 wird häufig unterschätz. Die Technik ist sehr einfach und dadurch sehr robust. Die A77 wird alle anderen Bandmaschinen überleben und eine gut revidierte und eingestellte A77 ist die klangstärkste Revox-Maschine!
MKIV
Die A77 MK IV, gebaut ab 1973, hat silberne Knöpfe und einen blauen Revox-Aufdruck. Technisch hat sich sehr wenig in den 10 Produktionsjahren getan. Außer acht lassen darf man die Änderungen dennoch nicht! Das war und ist echte Ingenieurskunst, wie es heute nicht mehr gibt!
Technische Daten
Laufwerk:
3 Papst-Außenläufer Motoren
Elektronisch geregelter Capstanmotor
Bandgeschwindigkeiten: 9,5 cm/s und 19 cm/s als Sonderausführung auch mit 19 cm/s und 38 cm/s
Tonhöhenschwankungen:
bei 19 cm/s besser +/- 0,08%,
bei 9,5 cm/s besser +/- 0,1%
Frequenzgang über Band:
30 Hz bis 20 kHz + 2 dB bis - 3 dB bei 19 cm/s
30 Hz bis 16 kHz + 2 dB bis - 3 dB bei 9,5 cm/s
Geräuschspannungsabstand:
66 dB (2-Spur), 64 dB (4-Spur) bei 19 cm/s
63 dB (2-Spur), 59 dB (4-Spur) bei 9,5 cm/s
mit Dolby:
67 dB (2-Spur), 65 dB (4-Spur) bei 19 cm/s
64 dB (2-Spur), 62 dB (4-Spur) bei 9,5 cm/s
Spulgeschwindigkeit: ca. 8 m/s
Elektronik: (Koffergerät) 54 Transistoren, 32 Dioden, 4 Silizium-Gleichrichter, 1 Fotowiderstand, 4 Relais
Die Angaben waren auch damals schon für die meisten Anwender unverständlich!
Leistungsaufnahme: ca. 70 - 100 VA
Gewicht: 15 kg
Maße: 41,5 x 35,9 x 18,0 cm
Zubehör für Revox A77

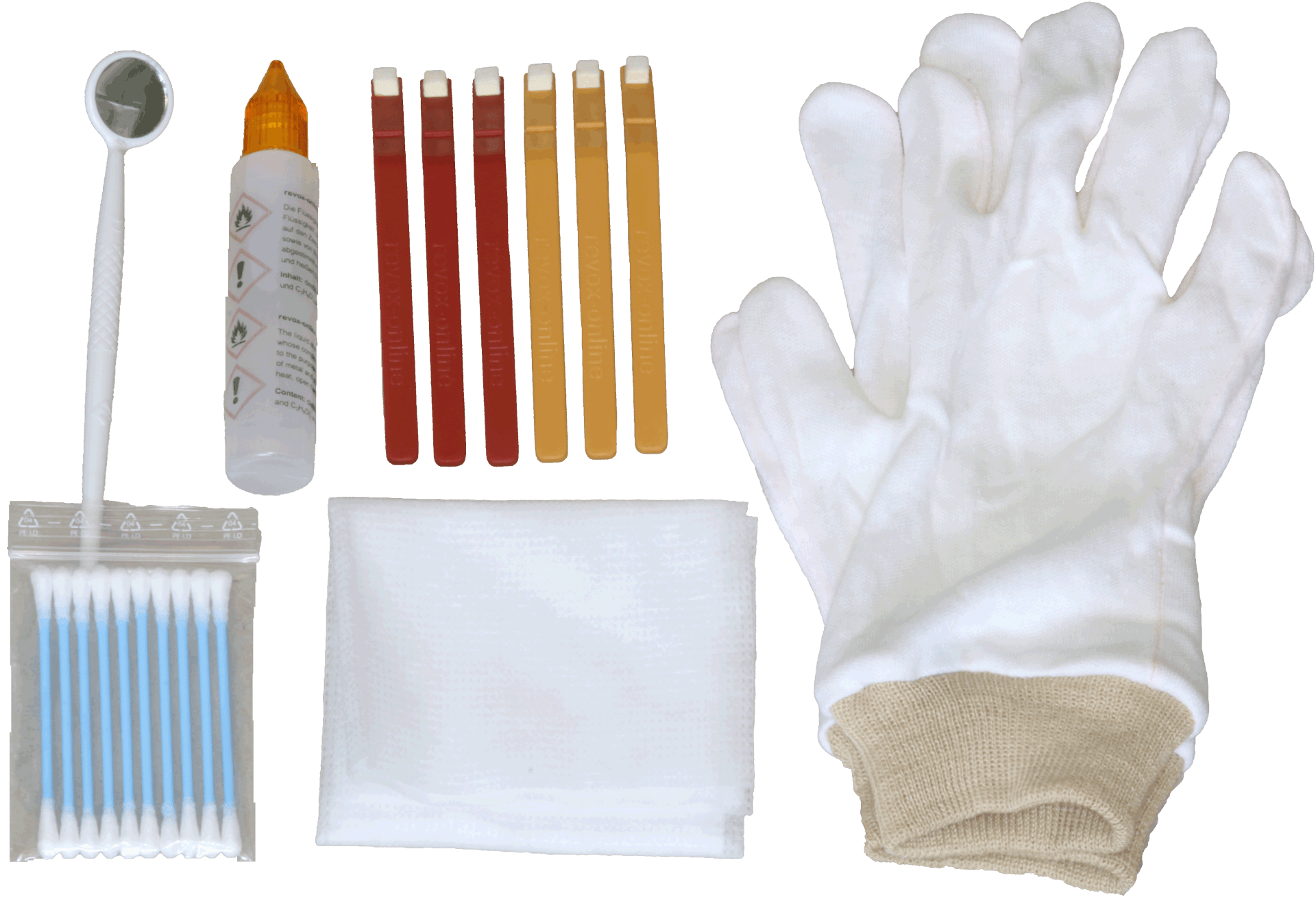

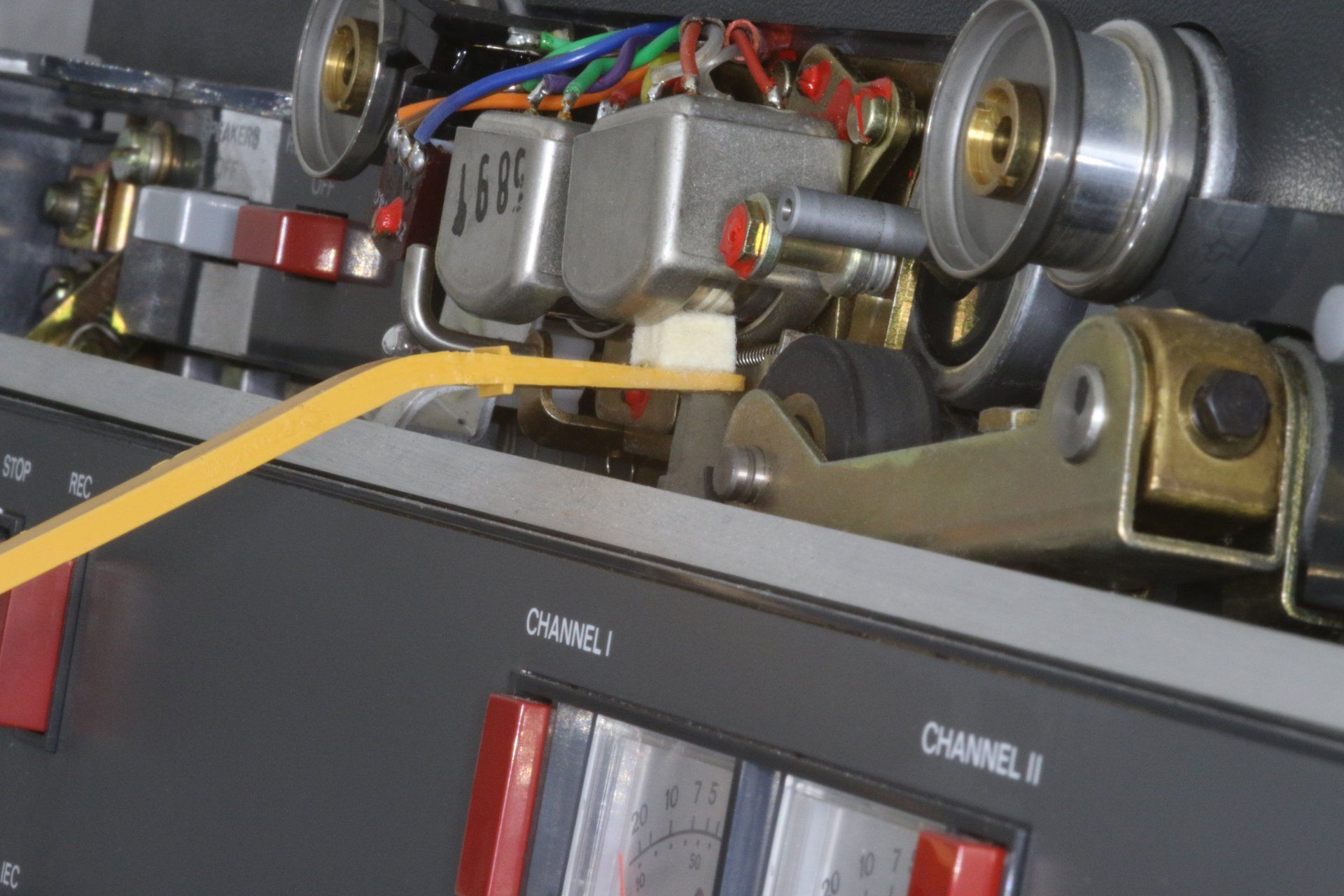

Reinigungssatz
Die meisten Störungen in der Aufnahme oder Wiedergabe werden, nach unsere Erfahrung, durch verschmutze Tonköpfe und Verschmutzung der Bandführung verursacht.
Auch Gleichlaufschwankungen und schlechtes Spulen gehören zum Fehlerbild!

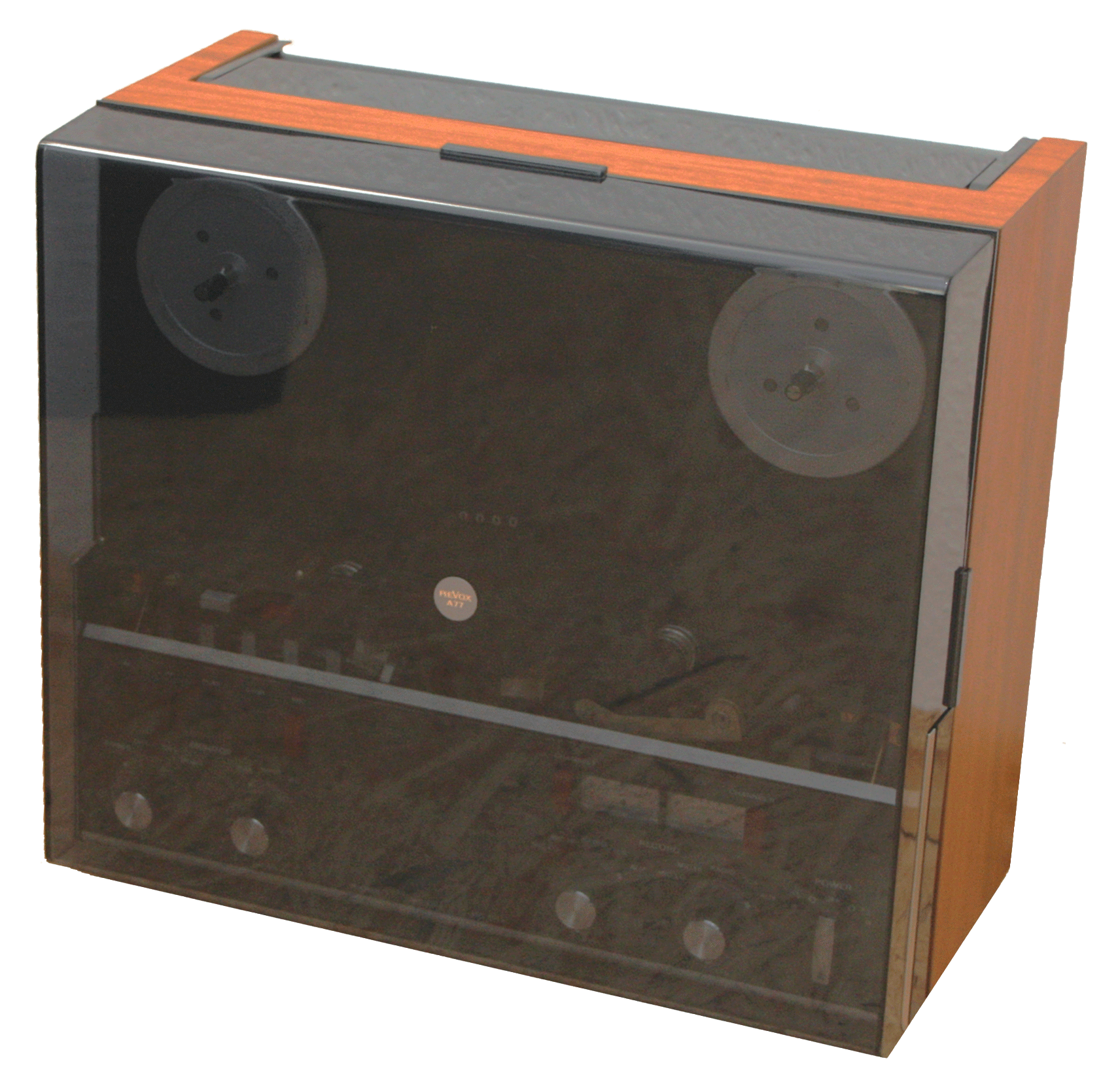

Staubschutzhaube
Die Staubschutzhaube in Rechteckform gibt es öfter als die zweite Variante, die auch die Spulen umschließt.
Die Rechteckhaube umschließt die komplette obere und untere Front und schützt damit auch alle Bedienteile.
Staubschutzhaube
Die zweite Variante (Foto folgt noch) umschließt auch die großen 26 cm Spulen. Nur die NAB-Adapter mit Kelche passen nicht drunter. Ebenso liegen hier die Bedienteile der Bandmaschine offen. Wollen Sie dennoch hochwertige NAB-Adapter unter der Haube verwenden, können wir Ihnen NAB-Adapter mit Alu-Griffring empfehlen.

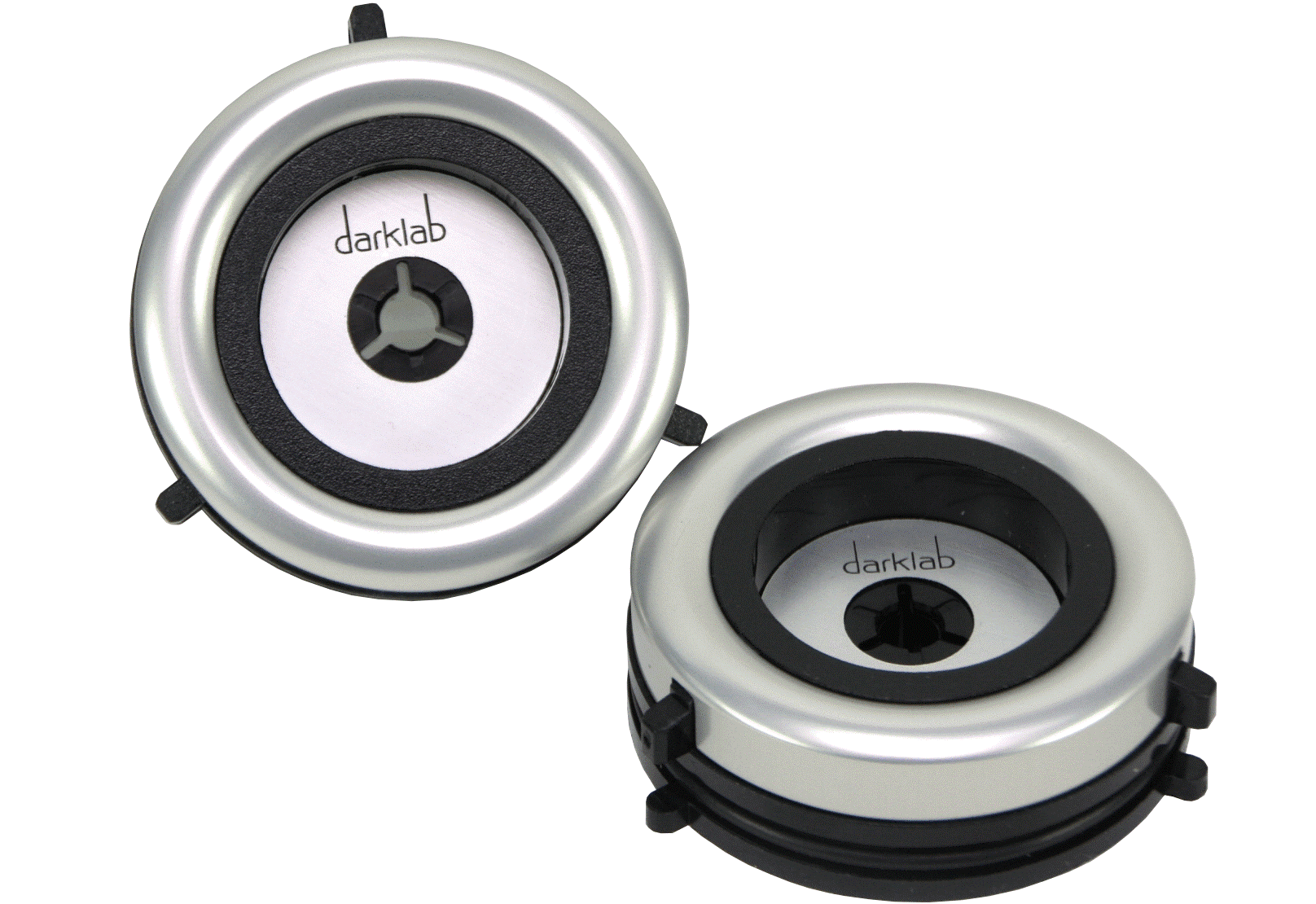

NAB-Adapter mit Griffring
Damit Sie die Revox A77 mit Staubschutzhaube und hochwertige NAB-Adapter betreiben können, wurde von der Fa. darklab magnetics, NAB-Adapter mit Griffring entwickelt.
Natürlich passen diese Adapter auch zu jede andere Studer oder Revox Bandmaschine!
Kabelfernbedienung
Die Kabelfernbedienung mag heute komisch wirken, war früher aber purer Luxus. Andere Möglichkeiten gab es nicht! Von wegen Ultraschall, Infrarot oder gar Smartphone, das kam alles erst Später.
In der Originalverpackung ist die Fernbedienung äußerst selten!
Bandschere
Tonkopfabdeckung mit Bandschere gab es als Zubehör von Revox zu kaufen. Das machte das Kleben der Bänder sehr leicht.
Da privat selten geschnitten wurde ist die Bandschere auch sehr selten zu finden.

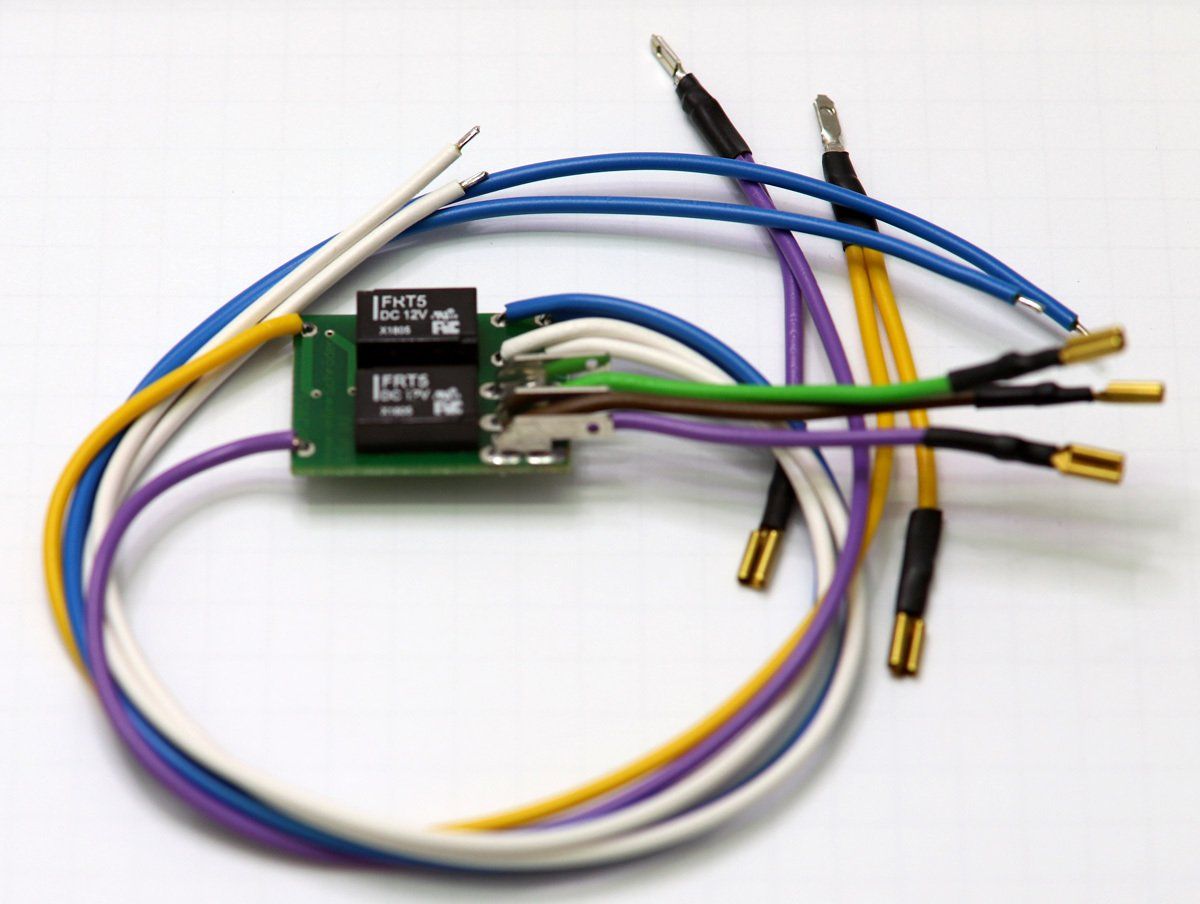

Einschaltverzögerung
aus unsere Entwicklung passend für alle Revox A77. Nur stecken, kein löten (Version 1), kein schrauben oder sonstiges!
Stört Sie das laute Ploppen beim Einschalten der Revox A77? Noch schlimmer sind die großen Hübe, die die Lautsprecher ausführen. Das ist nicht GUT!
Ersatzteile für Revox A77

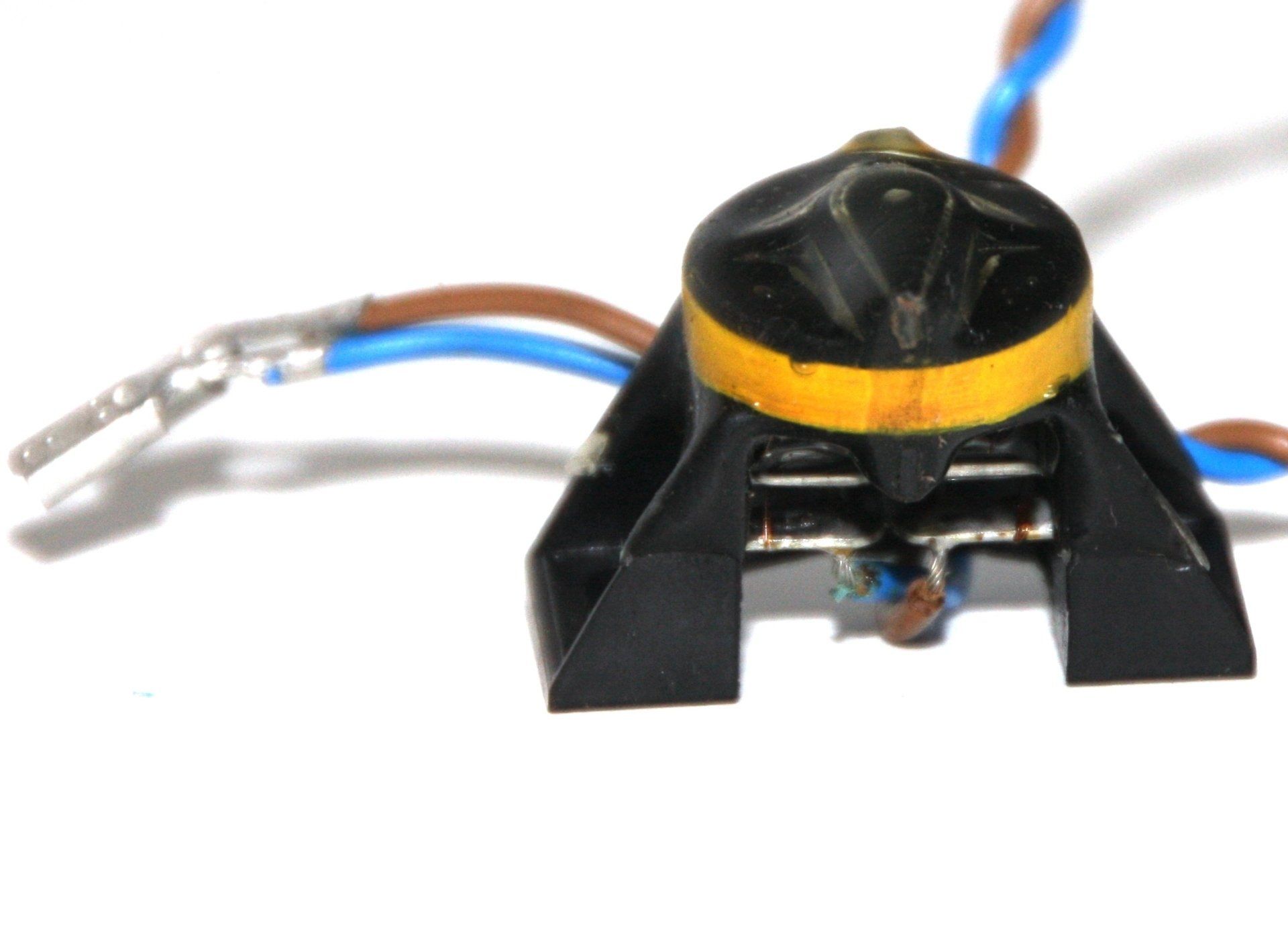

Tachosensor
Sehr oft brechen die Tachosensoren auseinander. Das Gehäuse ist sehr spröde und klebt an der Gummimatte, die wiederum am Chassis klebt.
Diese Sensoren mit der Glocke des Tonmotors verursachen das mechanische Pfeifen mit 800 Hz oder 1,6 kHz.
Tonmotor
Die Tonmotoren der A77 haben gegenüber die Tonmotoren der B77 eine kürzere Tonmotorwelle.
Die Motoren sind Präzisionsteile und sollten dementsprechend behandelt werden. Die Wellen sind auf 1/1000 mm (1 µm) geschliffen!

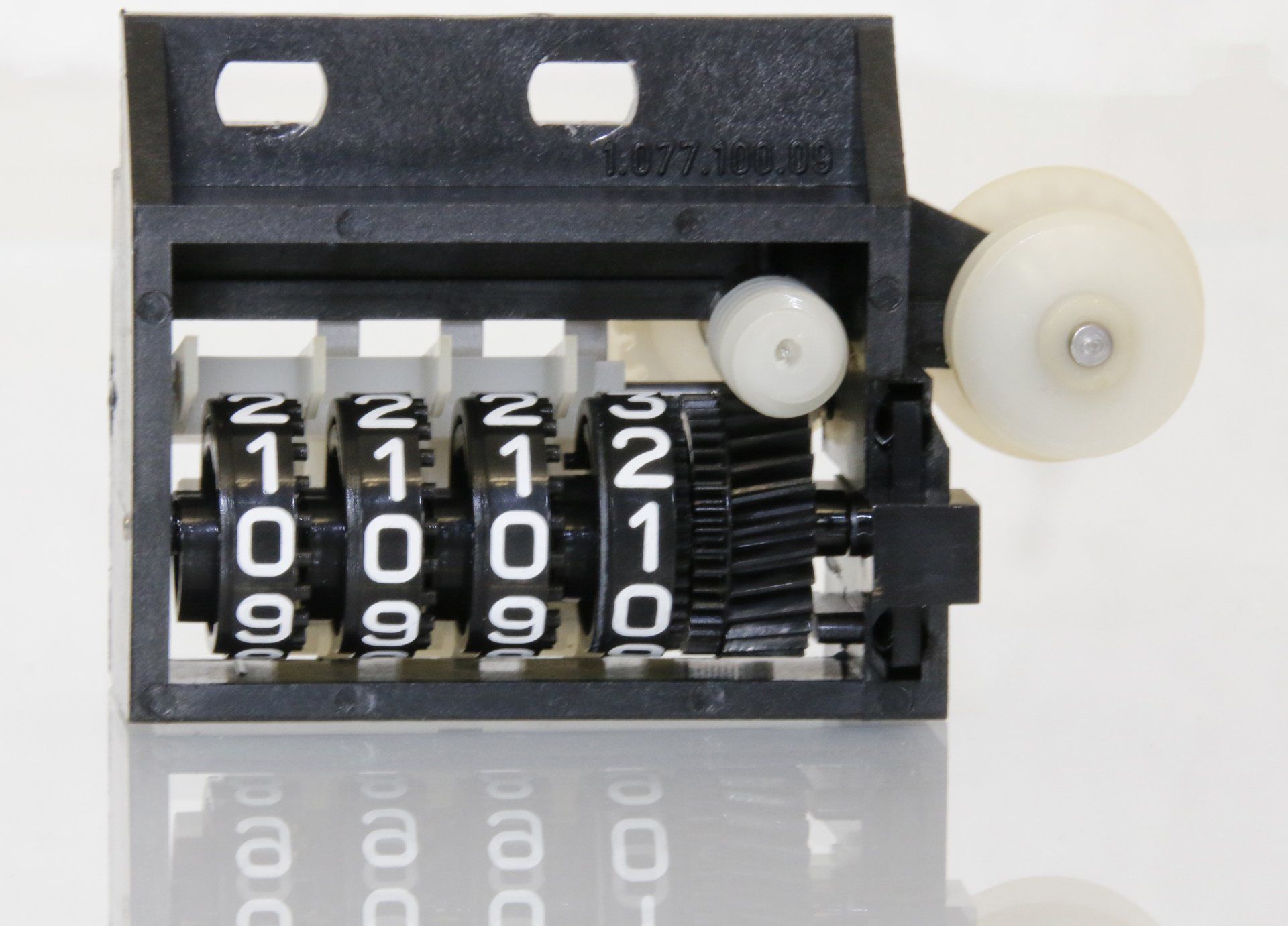

Zählwerk
Die ersten Zählwerke hatten noch Zahnräder, die für ordentlich Krach sorgten. Daraufhin wurden Zählwerke mit Zahnriemen eingeführt. Wir bieten Ihnen passende Digitalzähler für alle Revox A77, B77 und PR99 MK I mit LED-Anzeige an. Diese sind viel besser ablesbar!

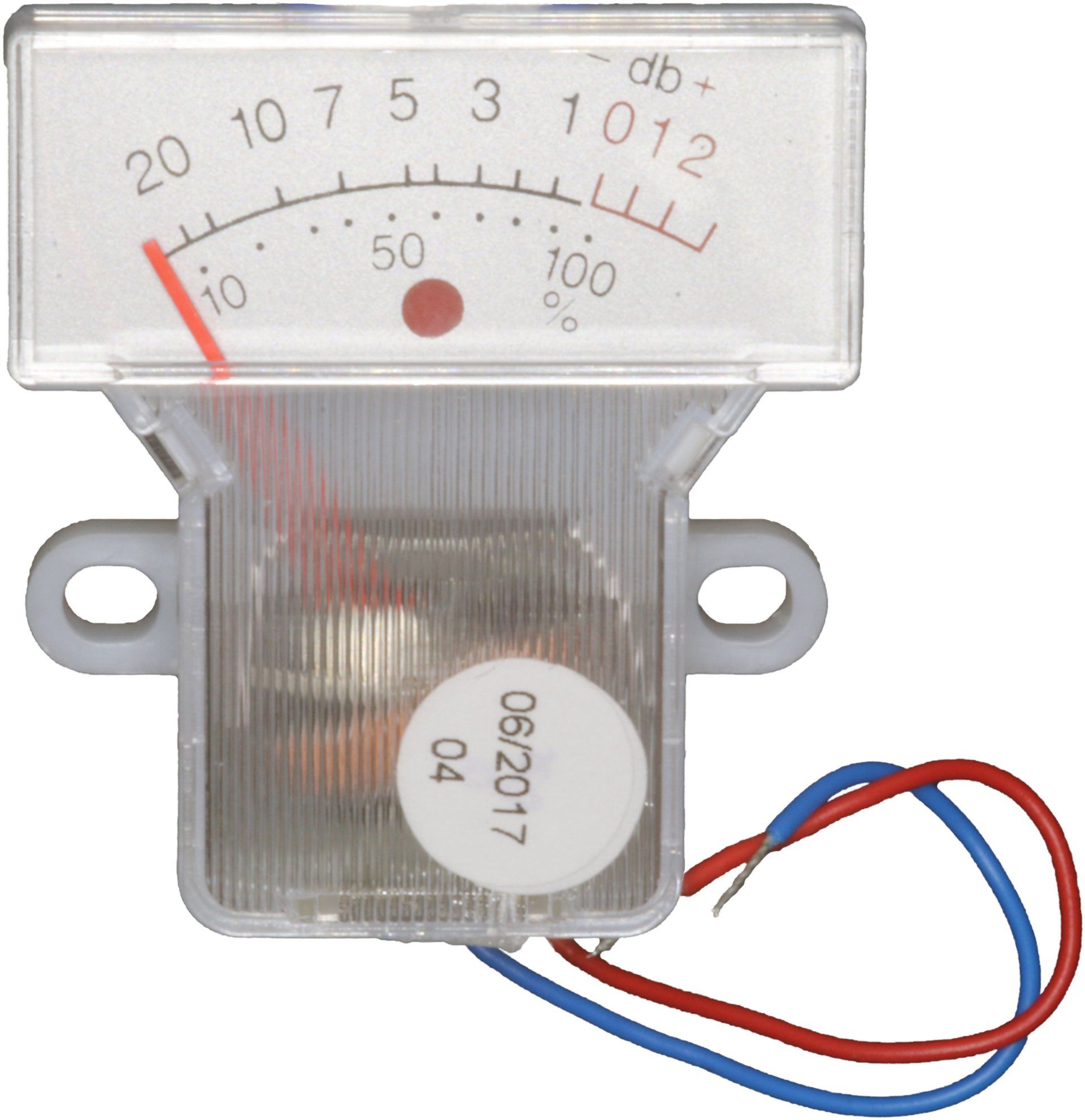

VU-Meter
Auch die VU-Meter der Revox A77 sind hochempfindliche Präzisionsteile und sollten mit sehr viel Vorsicht behandelt werden. Besonders die in die Jahre gekommene VU-Meter fallen regelrecht auseinander. Mal liegt der Zeiger daneben, mal klemmt der Magnet.

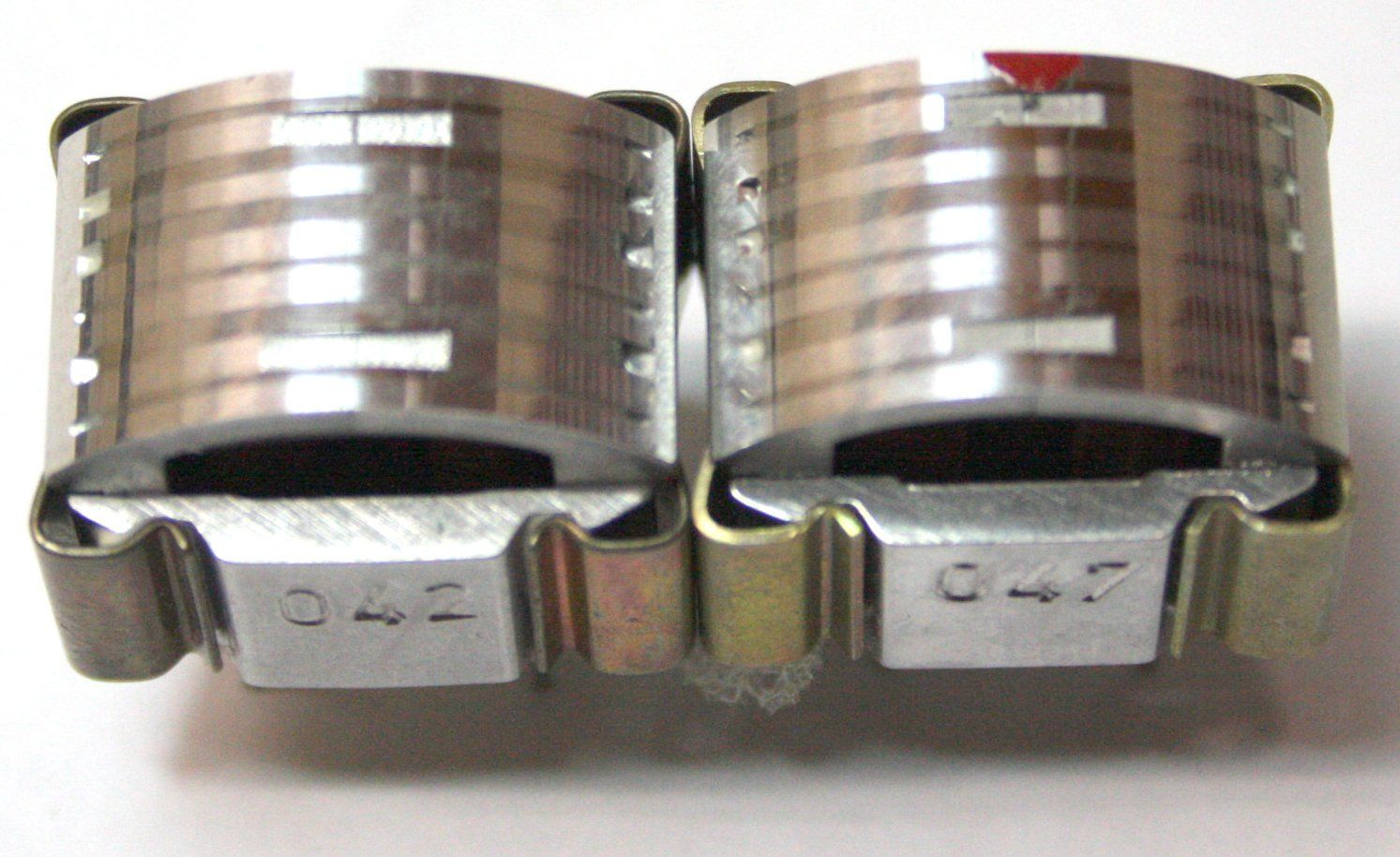

Tonköpfe
Nirgends wird so viel Schindluder als mit den Tonköpfen getrieben! Da werden geläppte Köpfe als neu oder neuwertig verkauft. Dann heißt es anderswo; ein Kopfspiegel von 5 mm sei gewollt und so weiter.
Wenn gebrauchte Köpfe, dann nur von vertrauensvolle Geschäftspartner!

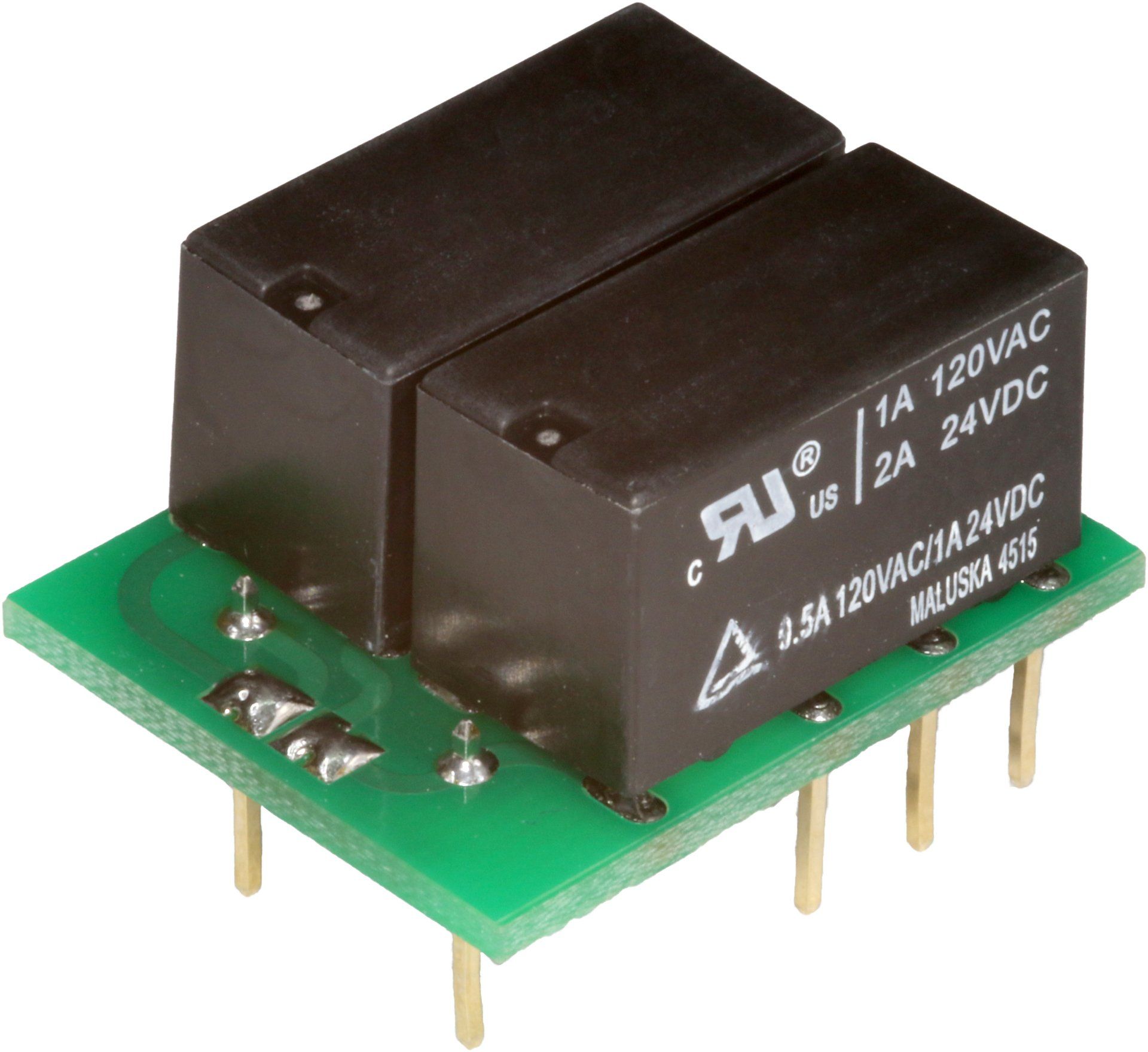

Relais-Ersatz
Viele Bauteile gibt es im Original nicht mehr oder sind steinalt! Wenn es Bauteile nicht mehr gibt, versuchen wir diese nachzufertigen. Dabei versuchen wir immer so nah wie möglich an das Original zu kommen. So entstanden 2008 auch diese Relais in höchster Qualität, passend für viele Revox-Geräte.

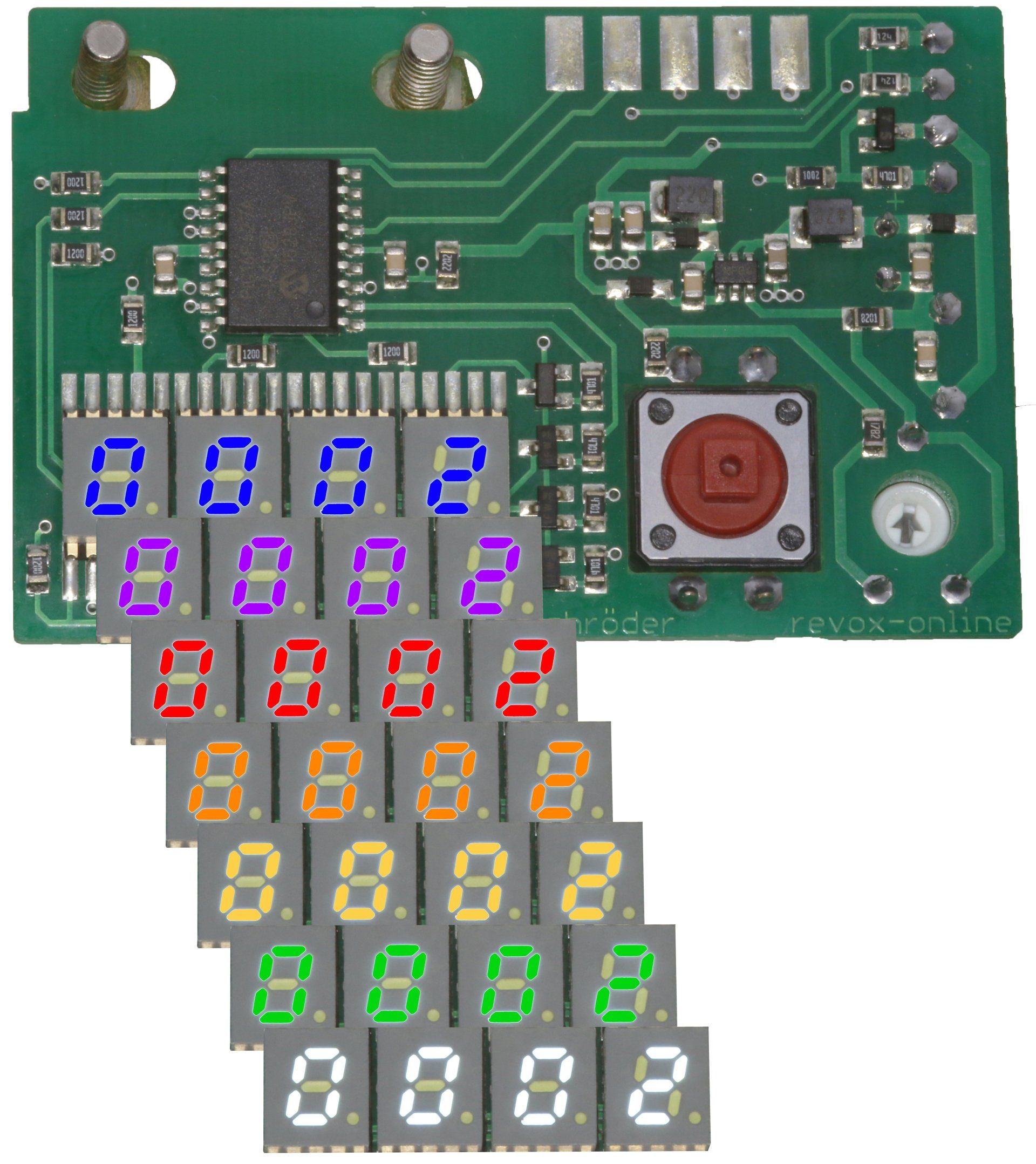

Zähler 77
2003 wurde der erste Zähler für Revox A77, B77 entwickelt. Zuvor entstand ein Zähler um Kabel mit längen bis zu 100 m abzulängen. Durch Wahl der Farbfilter stehen Ihnen 7 Farben zur Auswahl. Die Anzeige erfolgt wie beim Revox Zählwerk 4 stellig. Wahlweise werden führende Nullen unterdrückt.
Andruckrolle A77
Die Andruckrollen der Revox A77 haben eine Achslänge von 11 mm. Viele verwenden B77 Andruckrollen mit 2 Stück 1 mm Unterlegscheiben. Das führt zu erheblichen Gleichlaufschwankungen. Es ist schade um die Aufnahmen, die so gemacht werden.
Wir verwenden ausschließlich Sinterbronzelager und echten Gummi. Die Andruckrollen werden im letzten Arbeitsgang rundgeschliffen. Nur so können wir die Spezifikationen und Vorgaben von Revox auch heute noch einhalten.
Sätze
Wir bieten Ihnen für alle Leiterplatten der Revox A77 und viele weitere Revox-Geräte passende hochwertige Reparatur- und Kondensatorsätze an. Alle unsere Sätze enthalten Bestückungspläne und Bauteillisten.
Leiterplatten
aus den Reparaturbeständen der Revox A77 können wir Ihnen ebenfalls anbieten. Alle Leiterplatten sind komplett, nach unserem hohen Standard revidiert und im Testgerät voreingestellt. Die endgültige Einmessung muss bei Ihnen am Gerät erfolgen. Sie erhalten auf die von uns angebotenen Leiterplatten 1 Jahr Garantie!
Transistor 2N3584
die Vorteile der originalen Ersatzteile...
...es muss nichts adaptiert werden, keine Anpassung! Austauschen, anschließen und gut ist! Wenn möglich, verwenden wir passende Originalteil.
Leider gibt es diesen Transistor auch nicht mehr. Wir haben aber Ersatztypen in TO220-Gehäuse!
