High-End Wiedergabeplatinefür alle Revox B77
1.177.259-25 Neuentwicklung
Grade hier konnten wir vieles verbessern.
Die originale Wiedergabeplatine hatte nur zwei Trimmer für die Pegel der Kanäle. Weder können die Pegel unabhängig von der gewählten Geschwindigkeit noch die Höhen eingestellt werden. Auch hier haben wir uns gesagt; wenn was Neues, dann richtig! Es war von vornherein klar, wir wollen für jede Geschwindigkeit die Pegel und die Höhen getrennt einstellen. Dass das ein enormer Mehraufwand ist, war uns vollkommen klar! Zusätzlich wollten wir die Leiterplatte für alle Versionen der B77 universell Gestallten.
die Technik
Zinnbrücken, Jumper
Entzerrung

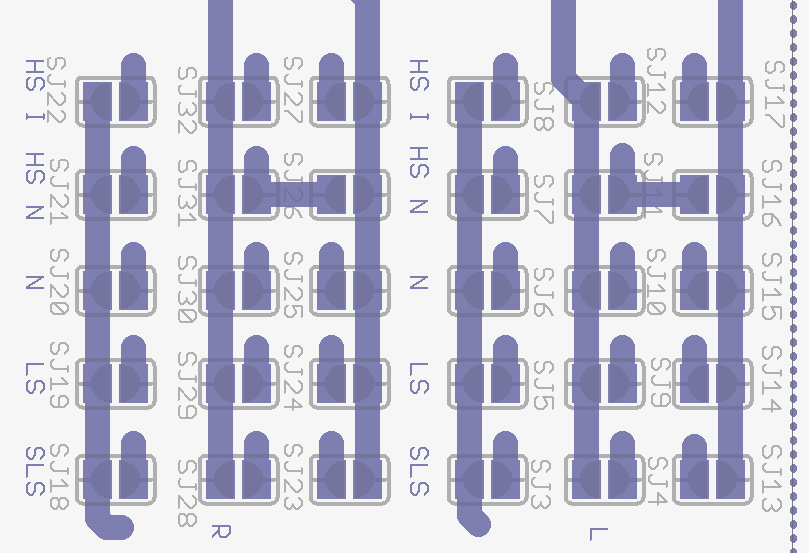

Für die jeweilige Entzerrung der Wiedergabeplatine werden zweimal 3 Zinnbrücken gesetzt. Die Jumper können nicht willkürlich gesetzt werden, es sind immer dreier Gruppen. Die Entzerrung kann nur richtig eingestellt werden, wenn jeweils 3 Brücken in einer Reihe sind! Die Jumpereinstellung ist in der Anleitung genausten beschrieben. Nur so passt die neue Wiedergabe-Leiterplatte für alle Revox B77 (SLS, LS, N, HS NAB und HS IEC).
Eingangskapazität

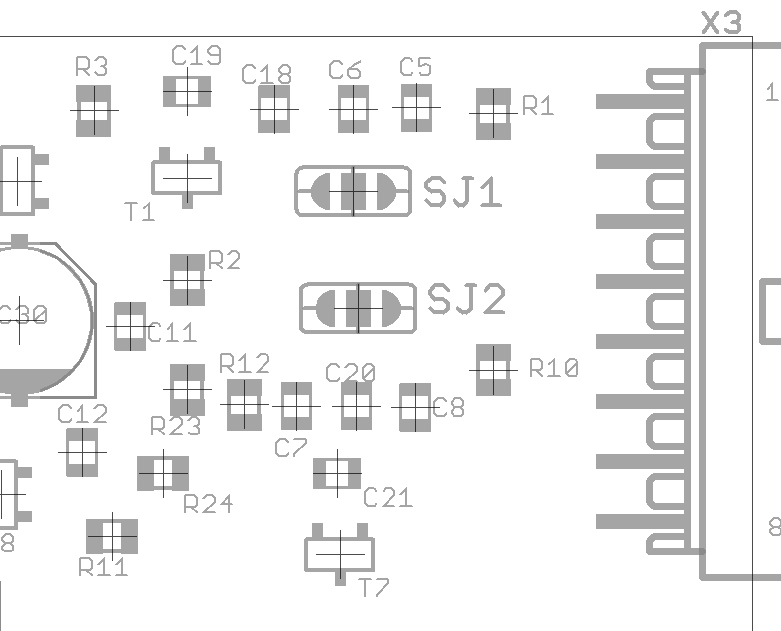

Über die Zinnbrücken SJ1 und SJ2 lässt sich die Eingangskapazität von 220 pF (ohne Brücke) über 320 pF (Jumper links) bis 880 pF (mit zwei Zinnbrücken) einstellen. Damit ist die Eingangskapazität hinreichend genau genug und unabhängig von der eingestellten Entzerrung. Nur so ist die Wiedergabeplatine zu alle Revox B77 kompatibel.
Die größte Veränderung, Verbesserung!
Acht Trimmer

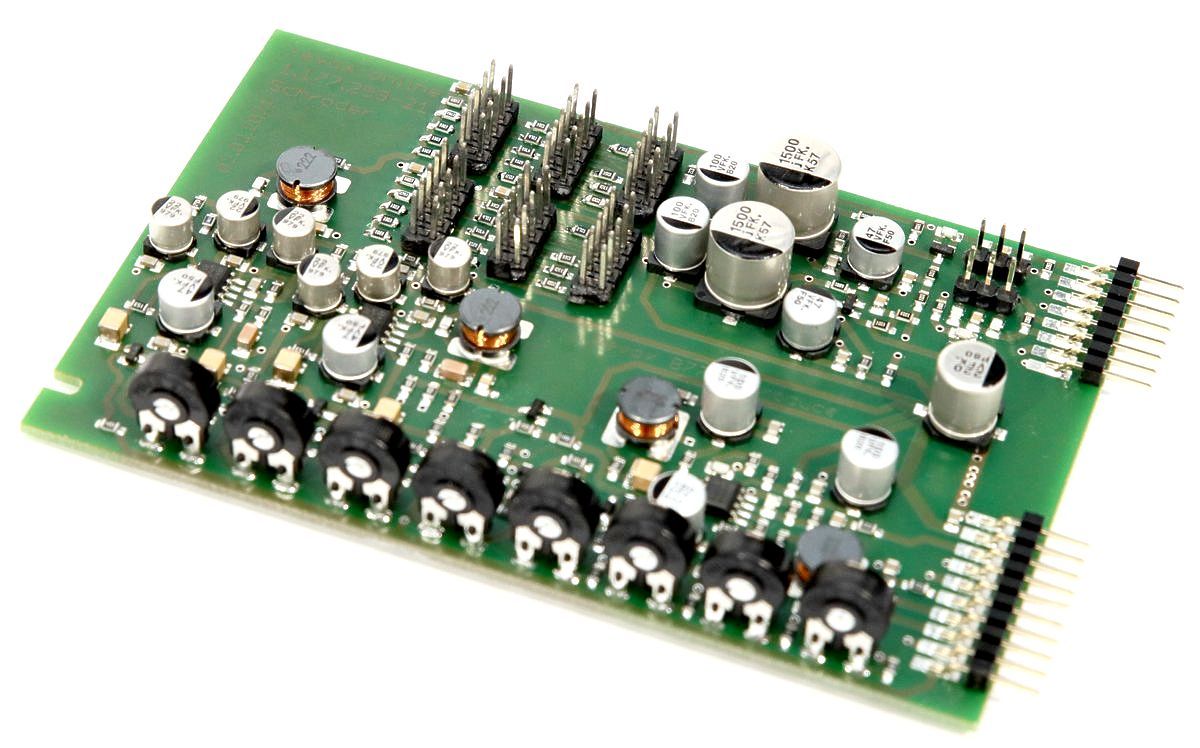

8 Trimmer statt 2 Trimmer sorgen für eine viel genauere Einstellung. Einfach nur die vorhandene Leiterplatte 1 zu 1 kopieren das ist nicht unser Ding! Hier können Sie die Pegel unabhängig der Geschwindigkeit einstellen. Das macht schon mal 4 Trimmer. Zusätzlich können mit 4 weitere Trimmer die Höhen unabhängig von einander eingestellt werden.
Alleine die von der gewählten Geschwindigkeit unabhängige Einstellung der Pegel ist ein nicht zu unterschätzender Vorteil. Bei der Einstellung der Wiedergabepegel müssen Sie keine Kompromisse mehr eingehen. Sie müssen sich nicht für eine Geschwindigkeit entscheiden und die zweite Geschwindigkeit als gegeben hinnehmen.
Zusätzlich können Sie jetzt auch die Höhen für beide Geschwindigkeiten unabhängig einstellen. Das alles macht die Einmessung der Revox B77 viel genauer, als es jemals zuvor war!
Original
Nur 2 Trimmer für die komplette Wiedergabeeinstellung! Das war uns von Premium-Hifi nicht mehr zeitgemäss. Wenn schon was Neues, dann RICHTIG! Wir konnten keine Rücksicht auf die Größe der Trimmer nehmen. 8 der großen Trimmer passt einfach nicht!
Abgleich

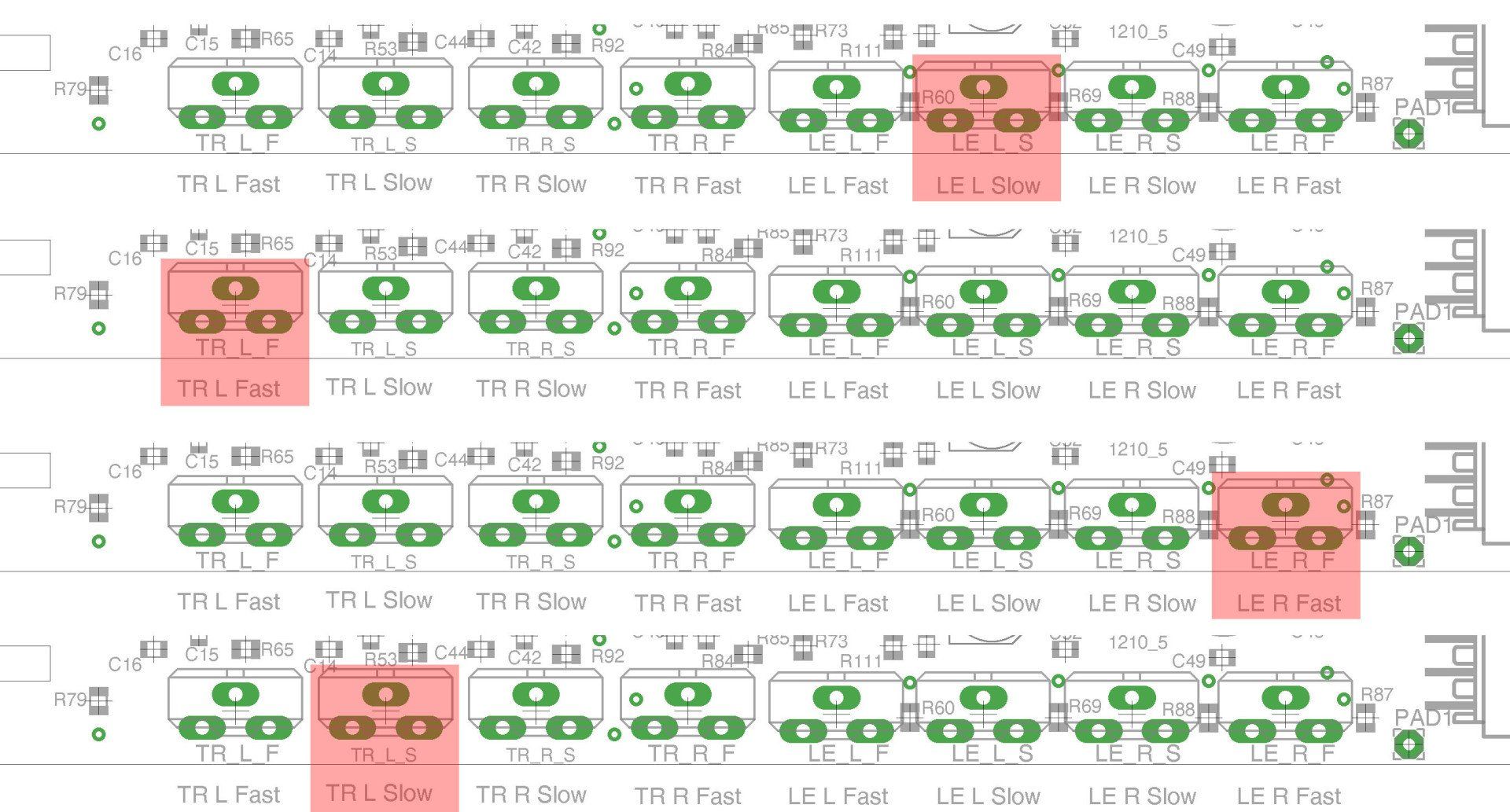

Für den Einbau und Abgleich erhalten Sie eine genaue Einbau- und Abgleich-Anweisung. Wir richten uns mit dem Abgleich nach den Vorgaben von Studer Revox B77 und PR99. Für den Abgleich benötigen Sie das passende Werkzeug, etwas Erfahrung, Geduld und Bezugsbänder für die zwei Geschwindigkeiten ihrer Bandmaschine!
gerne übernehmen wir von
Premium-Hifi den Abgleich für Sie
Viele weitere Optimierungen,
auf die wir von Premium-Hifi nicht verzichten wollen!
Verzicht auf Elkos
Wie immer verzichten wir im Signal gerne auf Elkos. Elkos sind träge, verschlucken gerne kleinste feinste Facetten des Musikgeschehens, die die Musik ausmachen. Verzicht! Und dann mehr Elkos als das Original? Ja, die vielen Optimierungen und größere Kapazitäten führen zu der Mehrzahl der Elkos!
Pufferung der Spannung

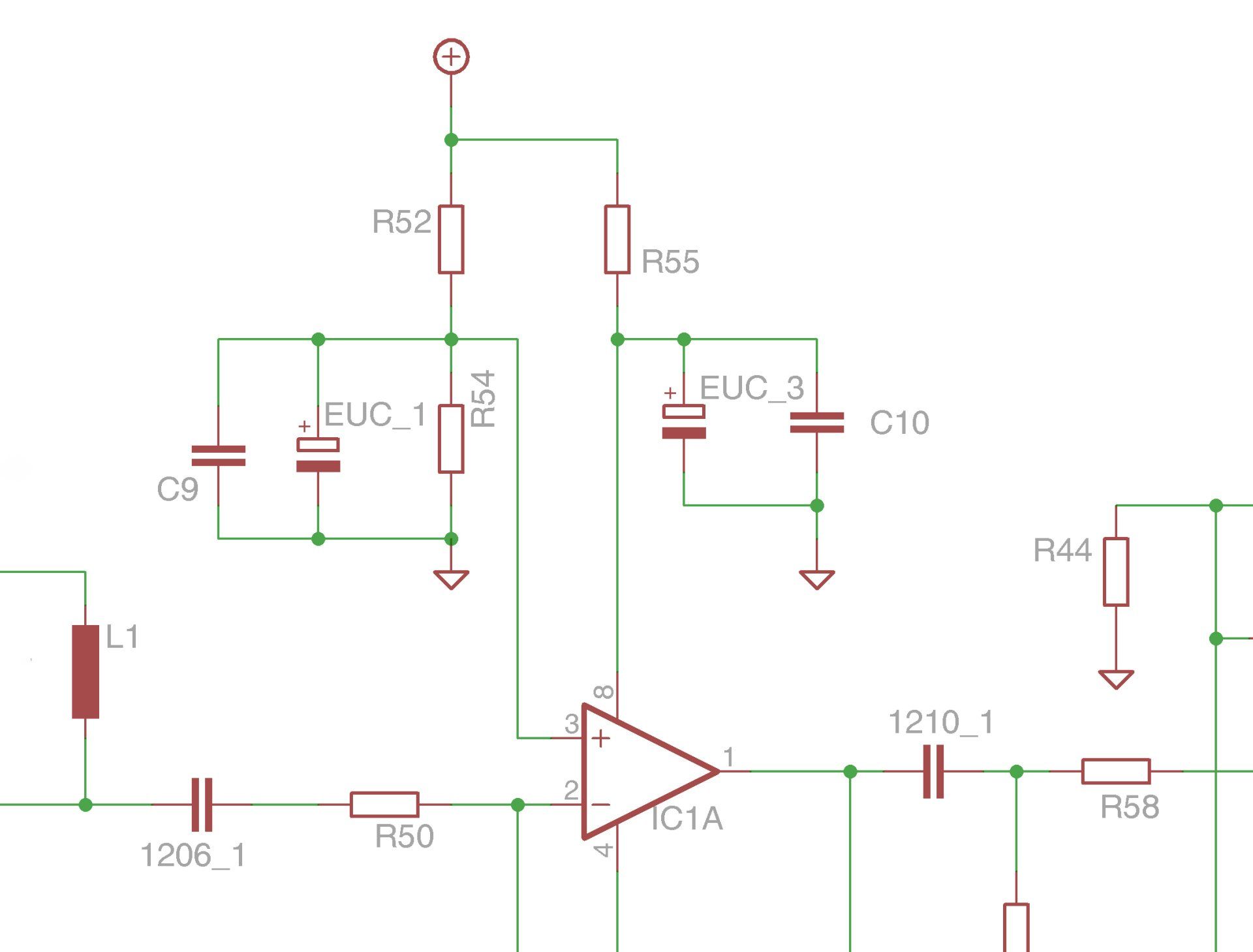

Die Spannung wird für jede Verstärkerstufe und jeden Kanal einzeln gepuffert und geblockt. Zusätzlich wurde der Kollektorwiderstand der ersten Stufe gesplittet und nochmals gepuffert. Der Mehraufwand ist enorm!
Die getrennte Pufferung der einzelnen Verstärkerstufen führt zu einer spürbaren besseren Auflösung.
Alle Verstärker haben quasi ihre eigene Spannungsquelle. Der Strom muss nicht erst vom weit entfernten Netzteil über weitere Litzen, Leiterbahnen und diverse Lötstellen und steht sofort zur Verfügung.
Bypasskondensatoren
Obwohl wir ausschließlich hochwertige Elkos von Panasonic verwenden, erhalten alle Elkos die obligatorischen Bypasskondensatoren. Die Bypässe sind bei uns Pflicht!
Halbe Betriebsspannung
Statt einen Spannungsteiler auf 1/2 UB für die komplette Schaltung haben wir jetzt 6 Spannungsteiler für jede Stufe und die Kanäle getrennt aufgebaut. Auch diese Maßnahme erhöht die Zahl der Elkos um weitere 5 Stück plus die Bypässe.
Die getrennten Spannungsteiler erhöhen die räumliche Auflösung, die Kanaltrennung wird größer, besser!
Geschwindigkeitsauswertung
S-Speed

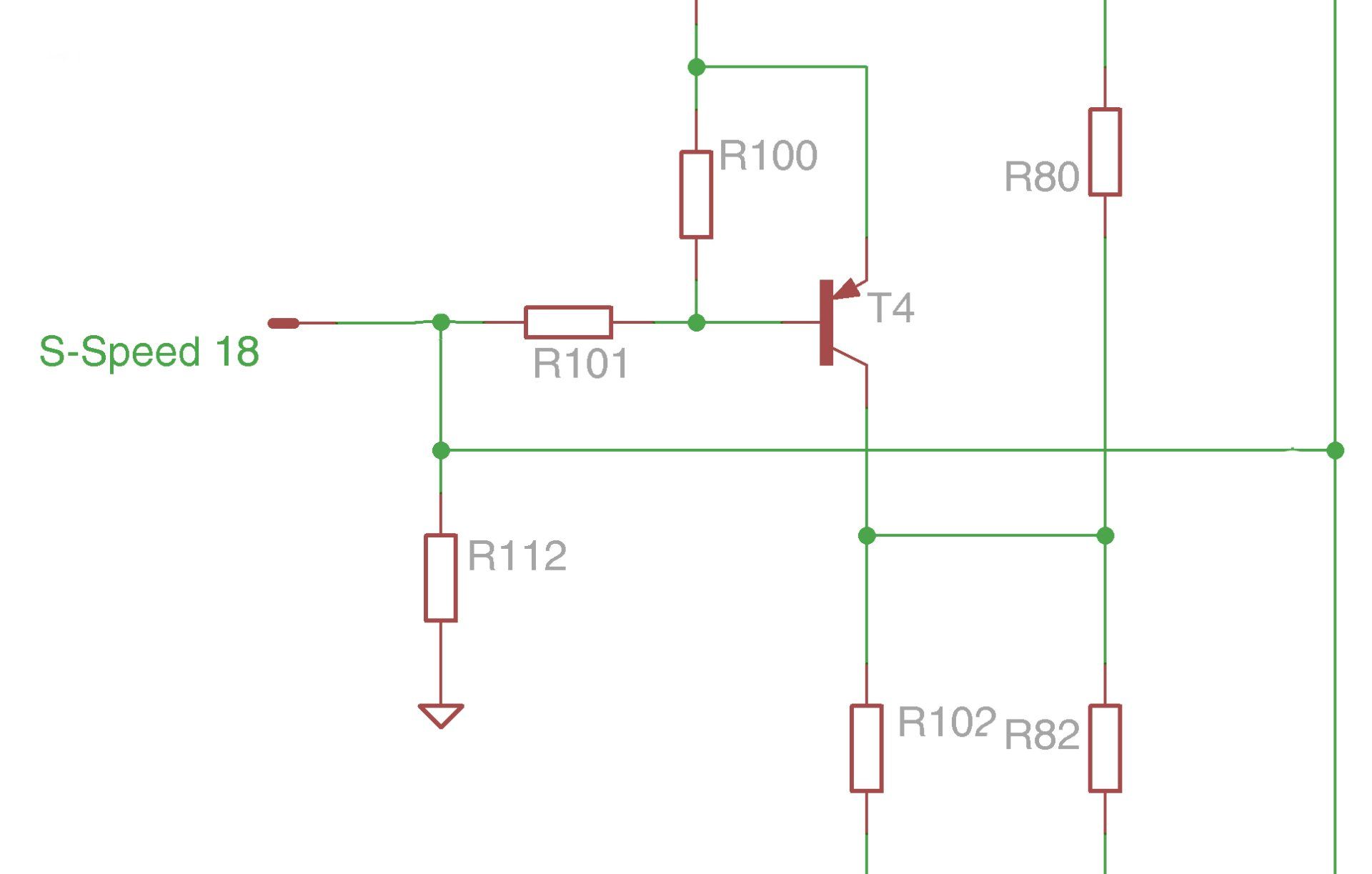

Damit die Einstellungen passend zu der jeweiligen Geschwindigkeit gemacht werden können, muss das S-Speed-Signal der Wiedergabeplatine an den vorgesehenen Pin (PIN 18) zugeführt werden! Dazu muss eine Drahtbrücke (im Lieferumfang enthalten) gesteckt werden. Sonst wäre die getrennte und damit viel genauere Einstellung nicht möglich!
Steckverbindung

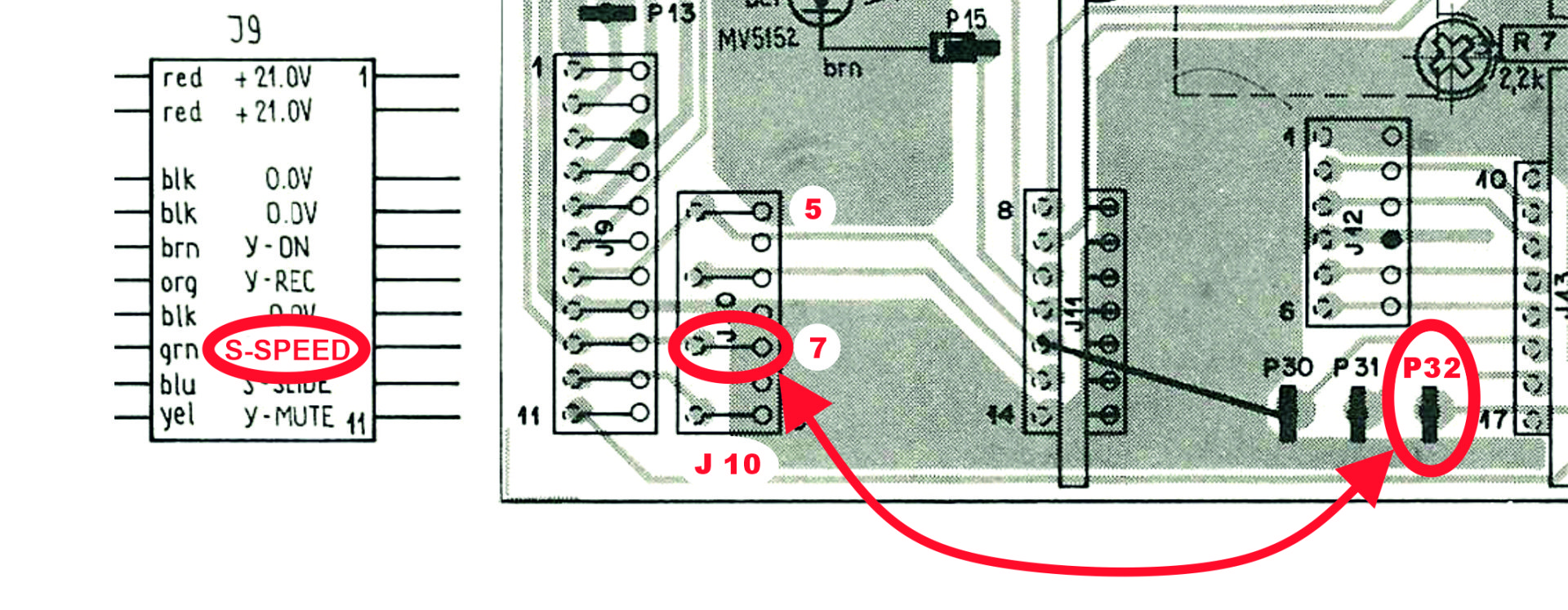

Das S-Speed-Signal wird vom Stecker J10 Pin 7 der Audiointerconnection-Platine zum Flachstecker P32 geführt.

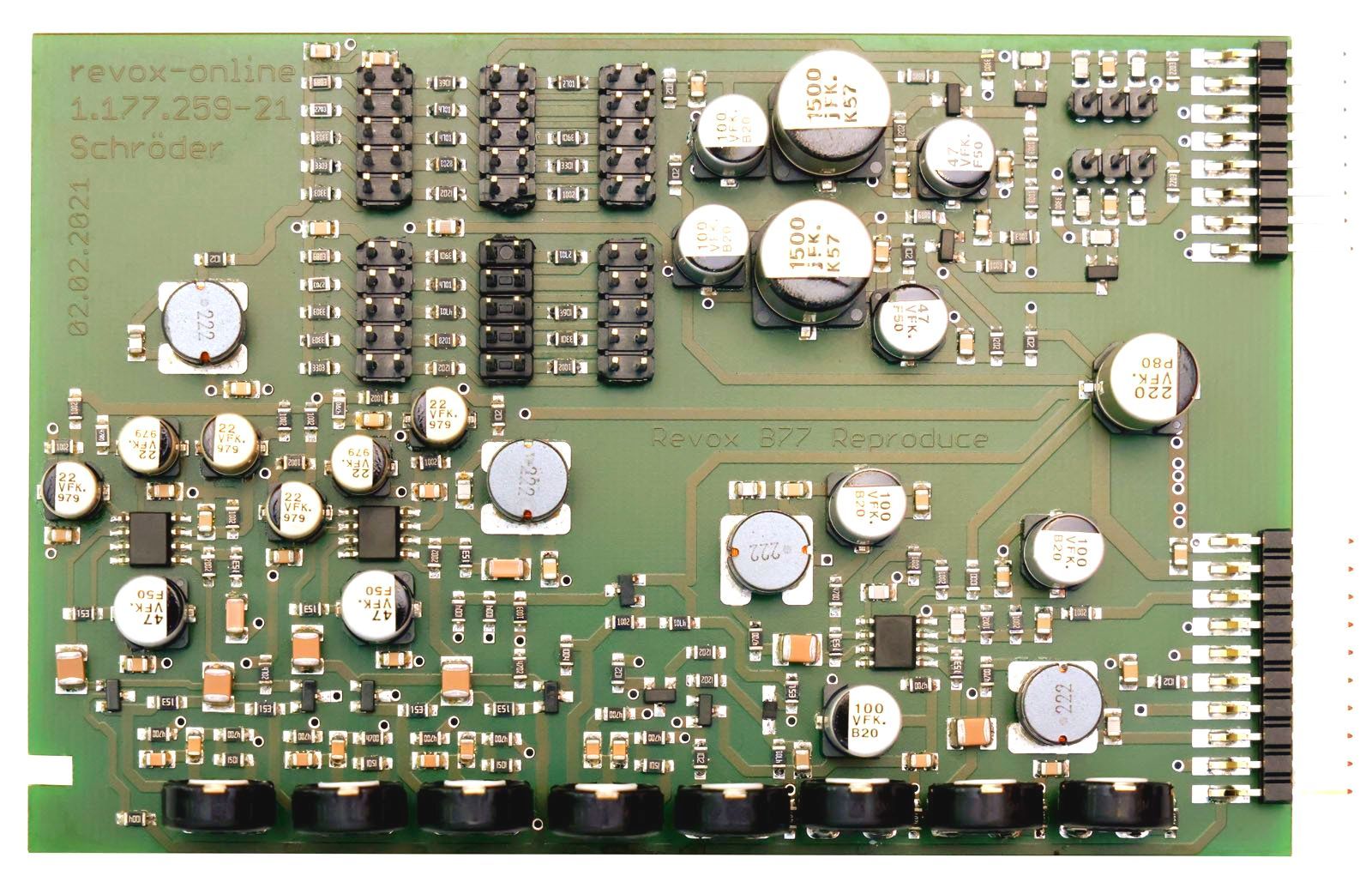

Wiedergabeplatine von Premium-Hifi
Mit 8 Trimmer kann die Wiedergabe viel genauer und vor alles unabhängig der gewählten Geschwindigkeit eingestellt werden! Zusätzlich lassen sich die getrennt einste llen.
wenn Sie das Beste wollen!
verbesserte Wiedergabeplatine
1.177.259-25
für alle Revox B77 finden Sie bei uns im Shop
