Abstandserweiterung
der Cinchbuchsen
Abstanderweiterung von 11 mm auf 15 mm
Ein leidiges Thema!
Die Buchsen vieler Revox-Geräte sind viel zu eng und es passen eigentlich nur die alten Kabel von Revox. Dann noch die billigen Blechbuchsen und Stecker, die früher verbaut wurden! Oftmals geben diese keinen oder schlechten Kontakt, die Übergangswiderstände sind viel zu hoch! Wir halten nichts von Kabelvoodoo, dennoch kann so was den Klang durchaus negativ und auch hörbar negativ beeinflussen.
Sie wollen hochwertige Cinchkabel mit ebenso hochwertige Cinchstecker verwenden und müssen dann feststellen, die Kabel lassen sich an viele Revox-Geräte nicht stecken. Mit 11 mm ist der Abstand der Cinchbuchsen viel zu klein und Sie haben immer noch die teils mächtig oxidierten Blechbuchsen!
Nur wir bieten Ihnen hochwertige vergoldete Cinchbuchsen mit einem Abstand von 15 mm an. Damit können Sie alle am Markt erhältlichen Cinchkabel verwenden und müssen keine Kompromisse eingehen.
Hartvergoldete Cinchbuchsen
Neu und alt
Wir verwenden nur qualitativ hochwertige, hartvergoldete Cinchbuchsen. Die neue Cinchbuchsen mit 15 mm Abstand und die original Revox Cinchbuchsen mit nur 11 mm Abstand.
Erst im direkten Vergleich sieht man den Unterschied!

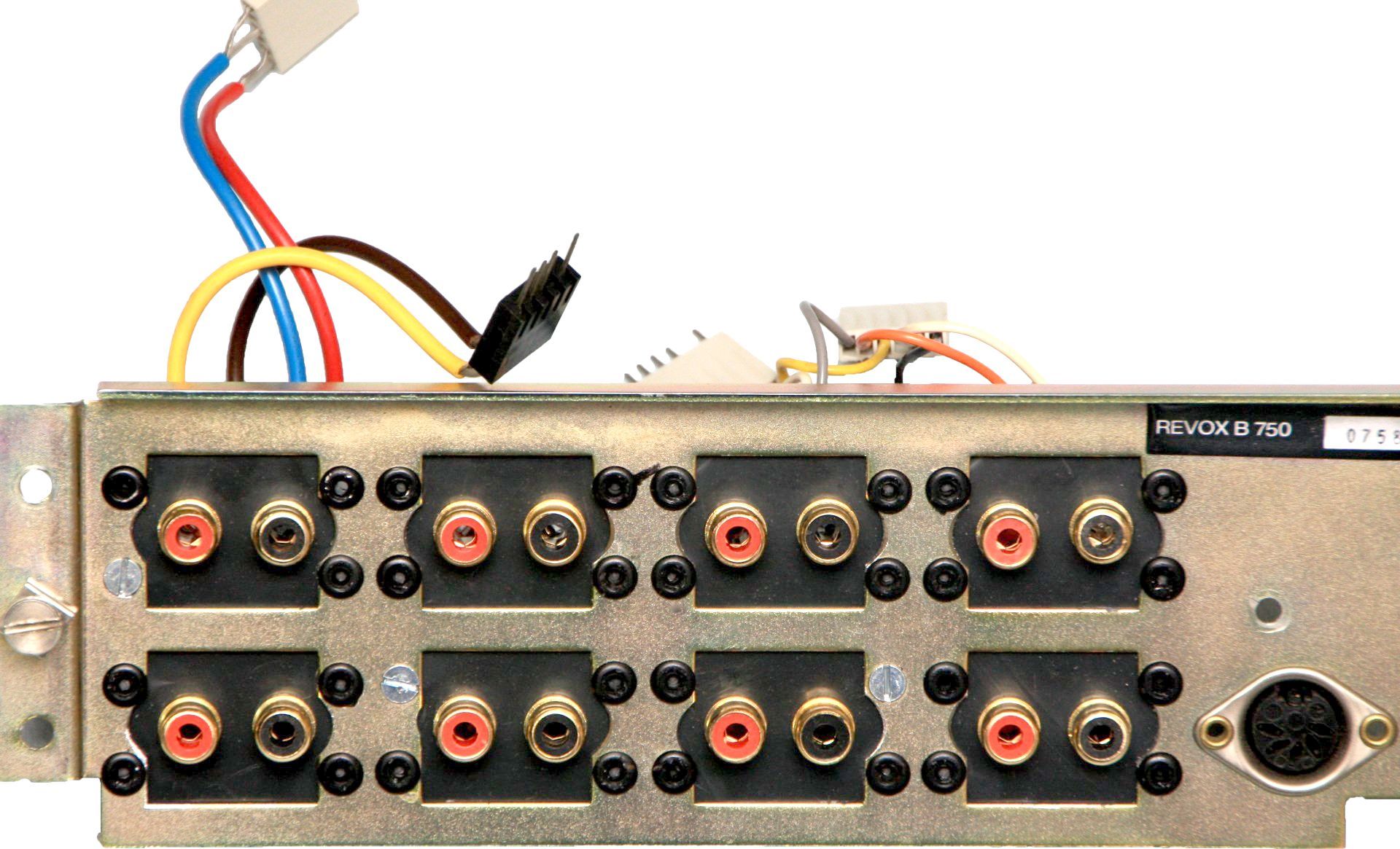

Revox B750
mit neuen Cinchbuchsen mit erweitertem Abstand. Ja, hier muss gefeilt werden. Wer den Aufwand treibt, das Gerät zu öffnen, die Nieten aufzubohren und die Litzen umlötet, sollte vor dem bisschen Feilen keine Angst mehr haben und dieses in Kauf nehmen!
Es ist ein riesiger Komfortgewinn, wenn Sie wirklich alle Cinchkabel und Cinchstecker verwenden können!

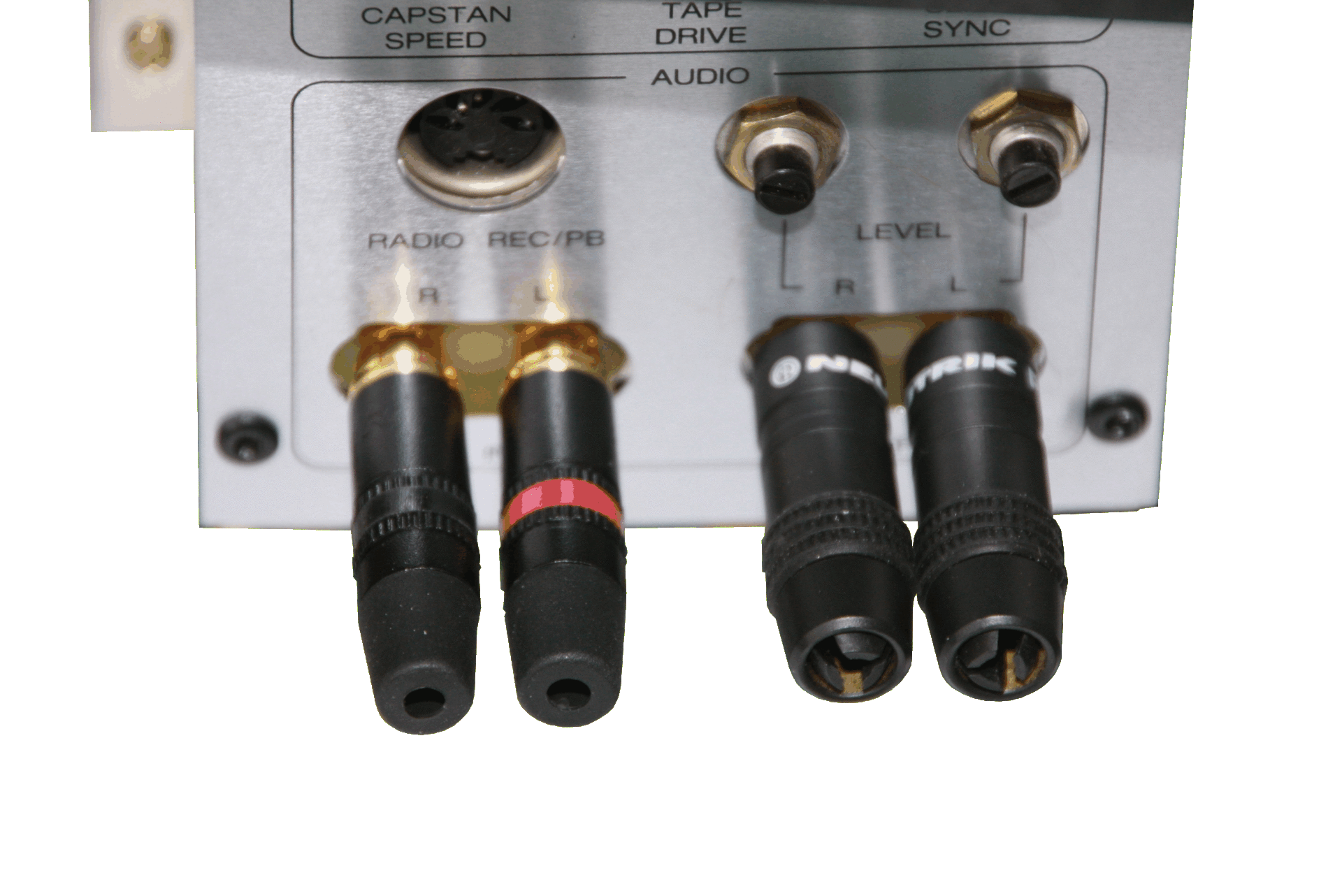

Der Vorteil
Bei 15 mm Abstand zwischen den Cinchbuchsen passen auch die wirklich guten Stecker.
Links sind die auch sonst, wenn auch knapp, passende (revox-passende) Stecker von Neutrik, rechst sind die hochwertigen Neutrik-Cinchstecker.
Diese und ähnliche Cinchstecker von WBT und Co. passen nur bei uns!

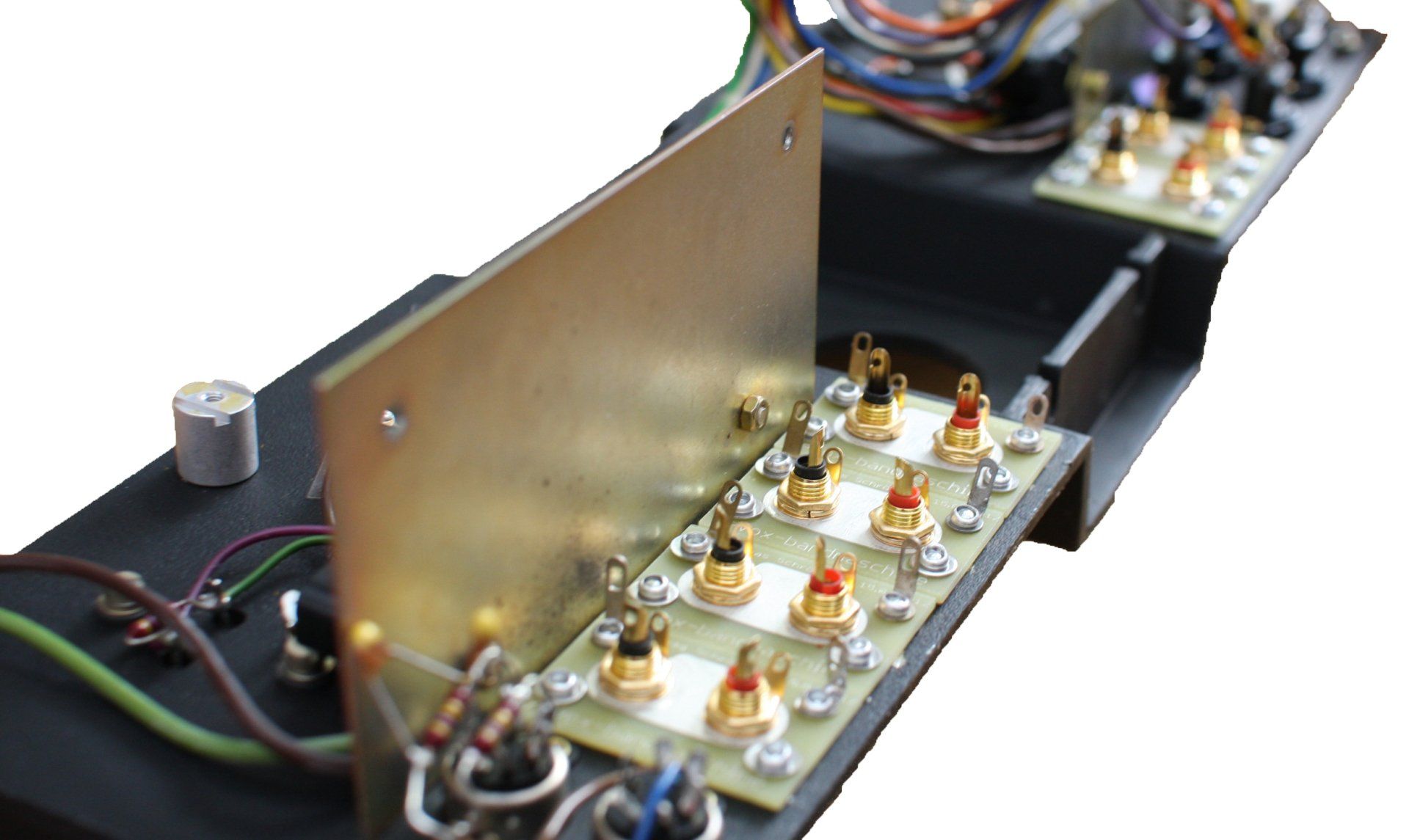

Revox A78
Auch bei der Revox A78 passen die Cinchbuchsen mit erweitertem Abstand zu 100 %. Natürlich braucht ein größerer Abstand auch mehr Platz. Das ist aber bei dem gesamten Aufwand, den man treiben muss, eines der leichtesten Übungen.
Auch hier sieht man die 15 mm deutlich!

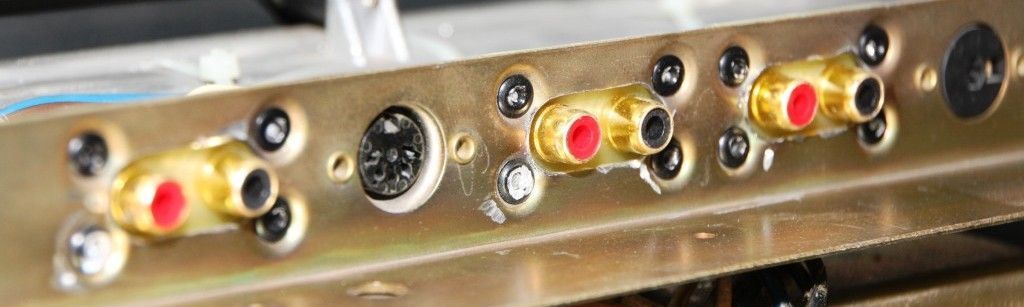

Revox A77
mit neue Cinchbuchsen.
Auch hier muss man feilen. Wir bieten nur noch unsere Erweiterung mit schwarzem Lötstopplack an.
Sie erhalten Schrauben und Muttern für die Befestigung.

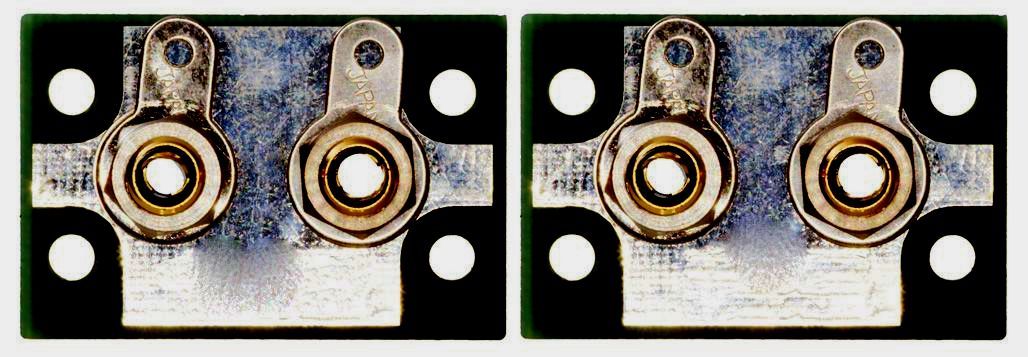

Masseflächen
Die Massefläche dient erst einmal als Schirmung. Dann lassen sich auch benachbarte Leiterplatten schnell verbinden.

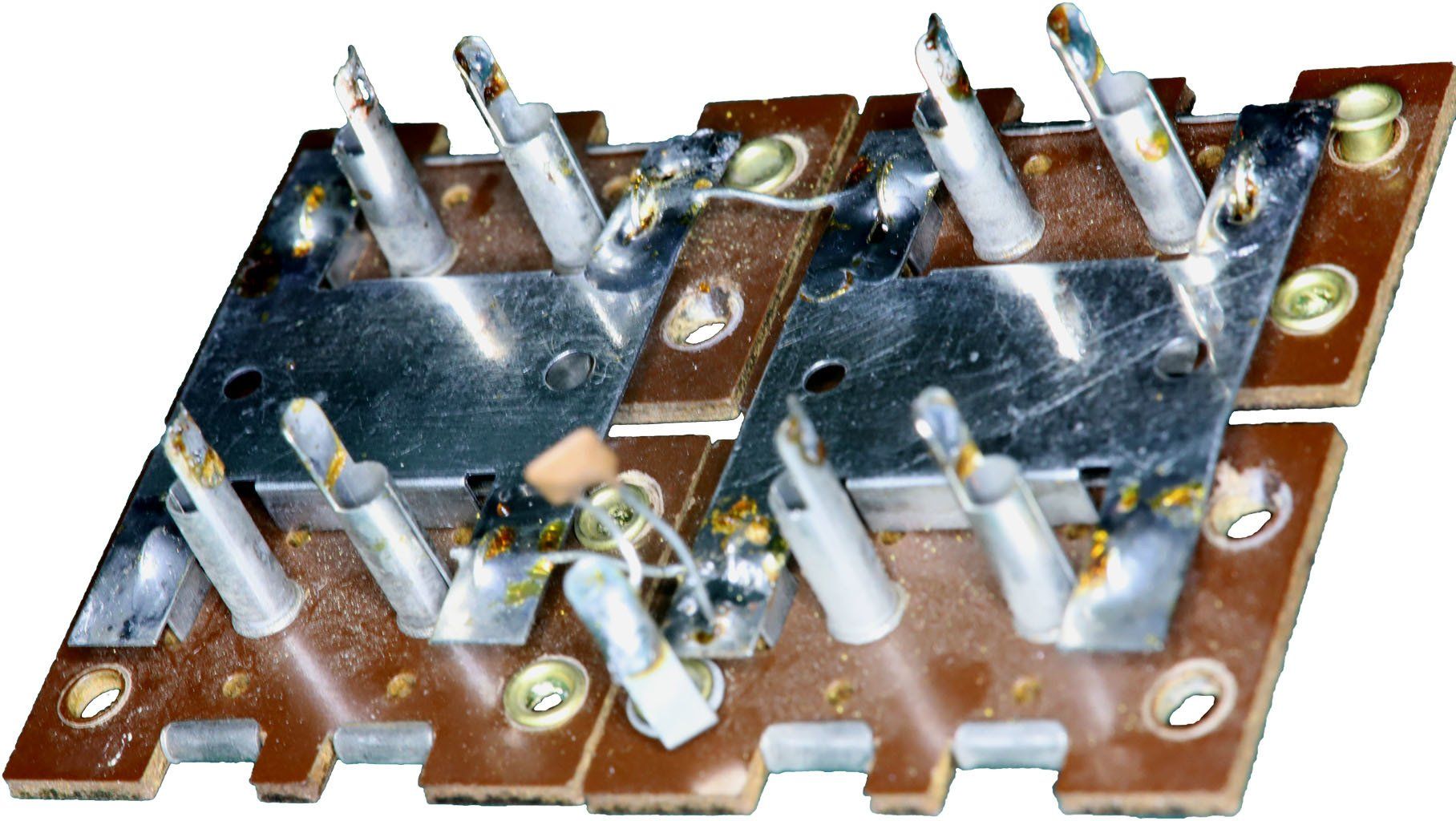

alte Masseflächen
bei den original Revox Cinchbuchsen wurden Bleche als Massefläche verwendet. Bei uns haben Sie immer die volle Abschirmwirkung.
Durch einfache Lötbrücken stellen Sie die gewünschte Verbindung der Leiterplatten her!

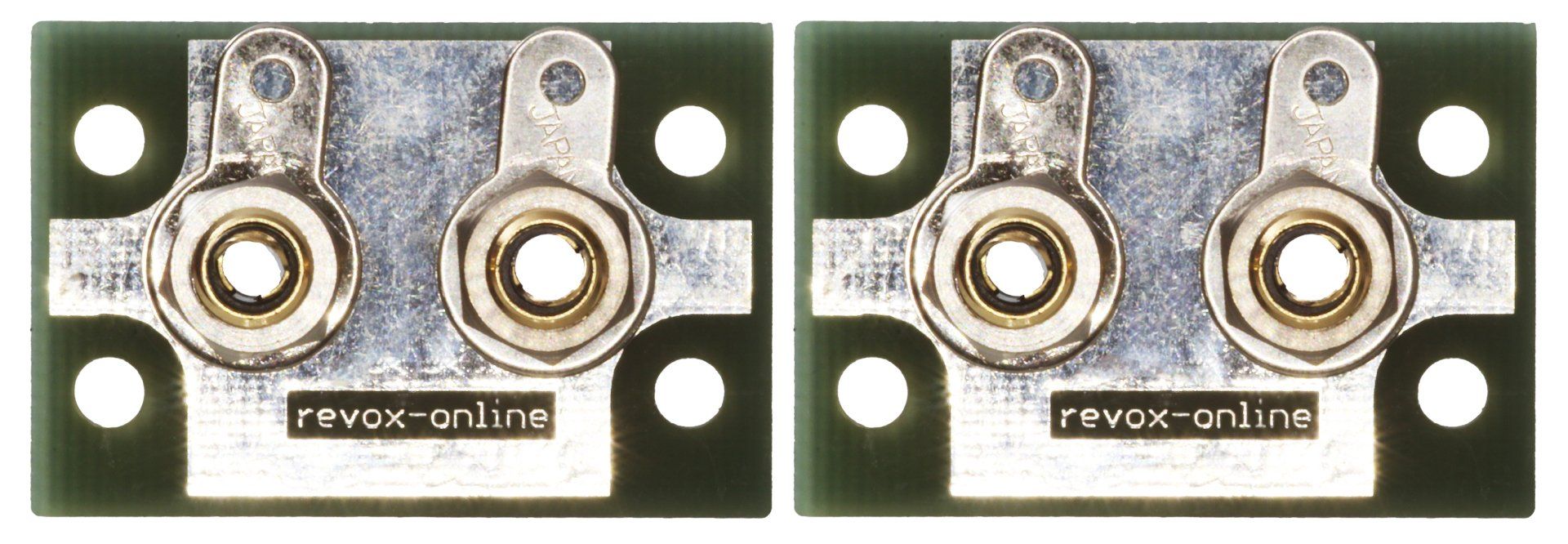

nochmal Masse
Eine weitere Variante der Massefläche.
Durch unsere Masseflächen haben Sie sehr schnell und einfach die richtige Verbindung. Die Schirmung ist immer gegeben!

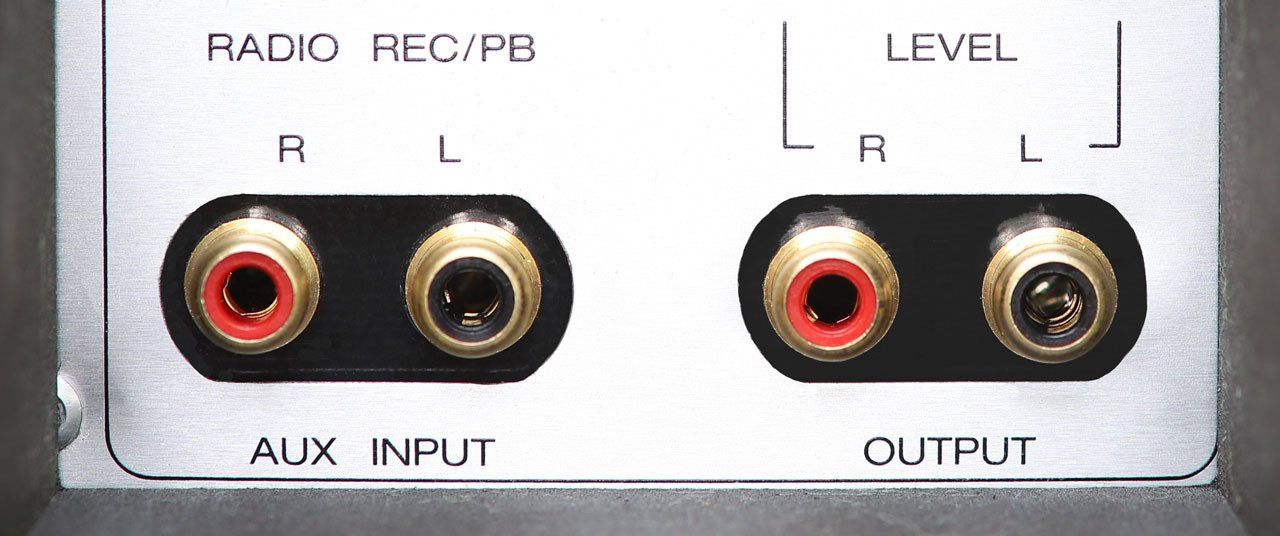

Revox B77
Wer diesen Aufwand betreibt - der muss sich vor dem Feilen nicht fürchten. Bis das so aussieht ist viel Arbeit nötig!

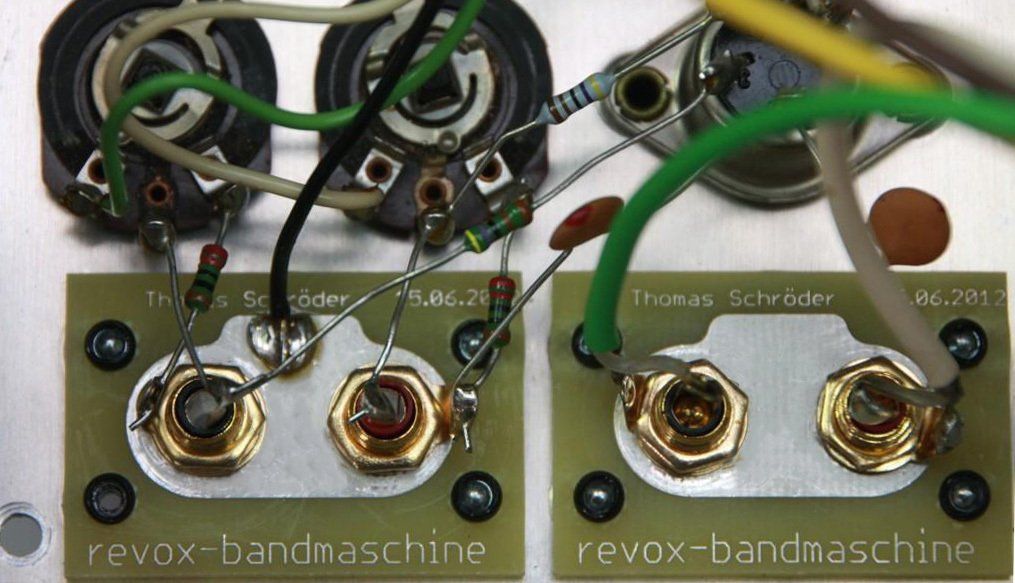

Version 2012
Die alte Version mit geänderter Massefläche und noch ohne Lötstopplack.
2012 firmierten wir noch unter
revox-bandmaschine
So lange ist das schon her!

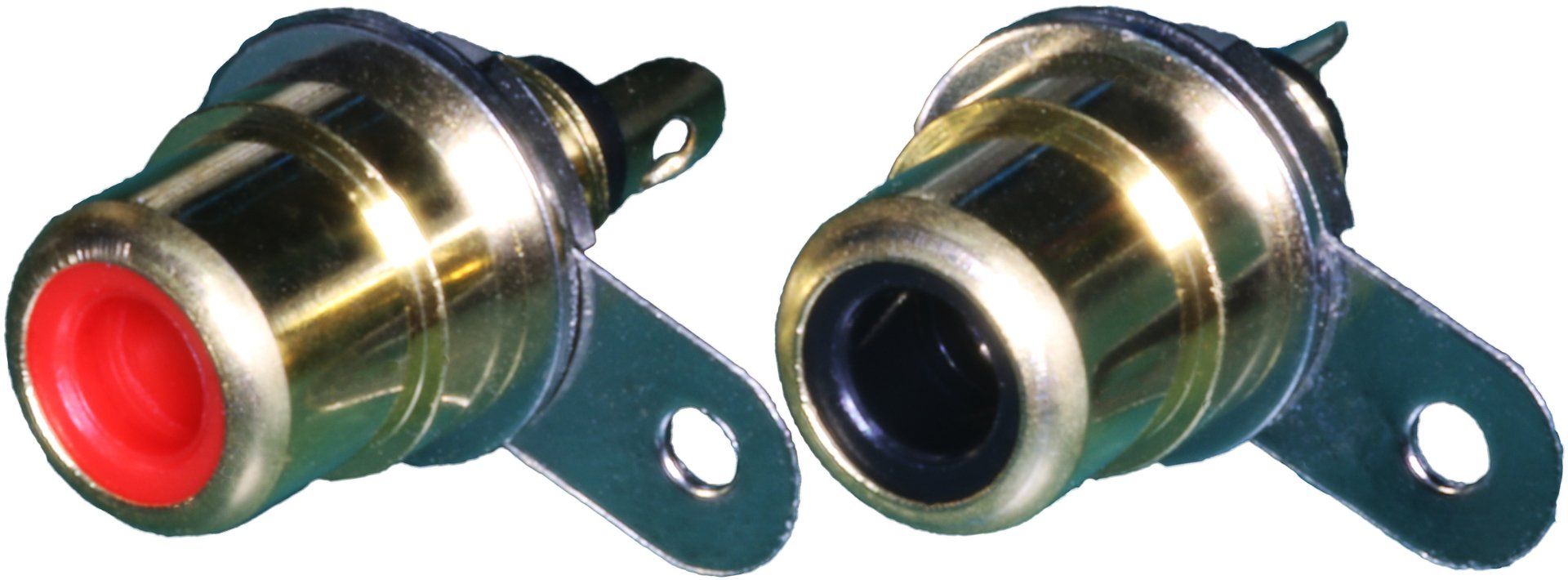

Hochwertig
Wir bieten die hochwertigen Cinchbuchsen auch ohne Leiterplatte zum Kauf an.
Ohne größen Abstand
Wenn Sie nur bessere Cinchbuchsen verwenden wollen und auf einen größeren Abstand verzichten können. Sie müssen dazu nur die alten Cinchbuchsen entfernen, die Löcher aufbohren und die neuen Cinchbuchsen anschließend montieren!
