Revox B77
gebaut von 1977 - 1989
Die Revox B77 löste 1977 die Revox A77 ab. Durch das Erscheinen der B77 wurde Revox zum Weltstandard für Semiprofessionelle Bandmaschinen. Die Maschinen sind bis heute im Einsatz. Von ihnen wurden ca 220.000 Stück produziert. Im Vergleich zur A77 besticht die B77 mit einer verbesserten Laufwerkssteuerung, sowie verbesserten Wickeleigenschaften. Die B77 gab es in den folgenden Varianten:

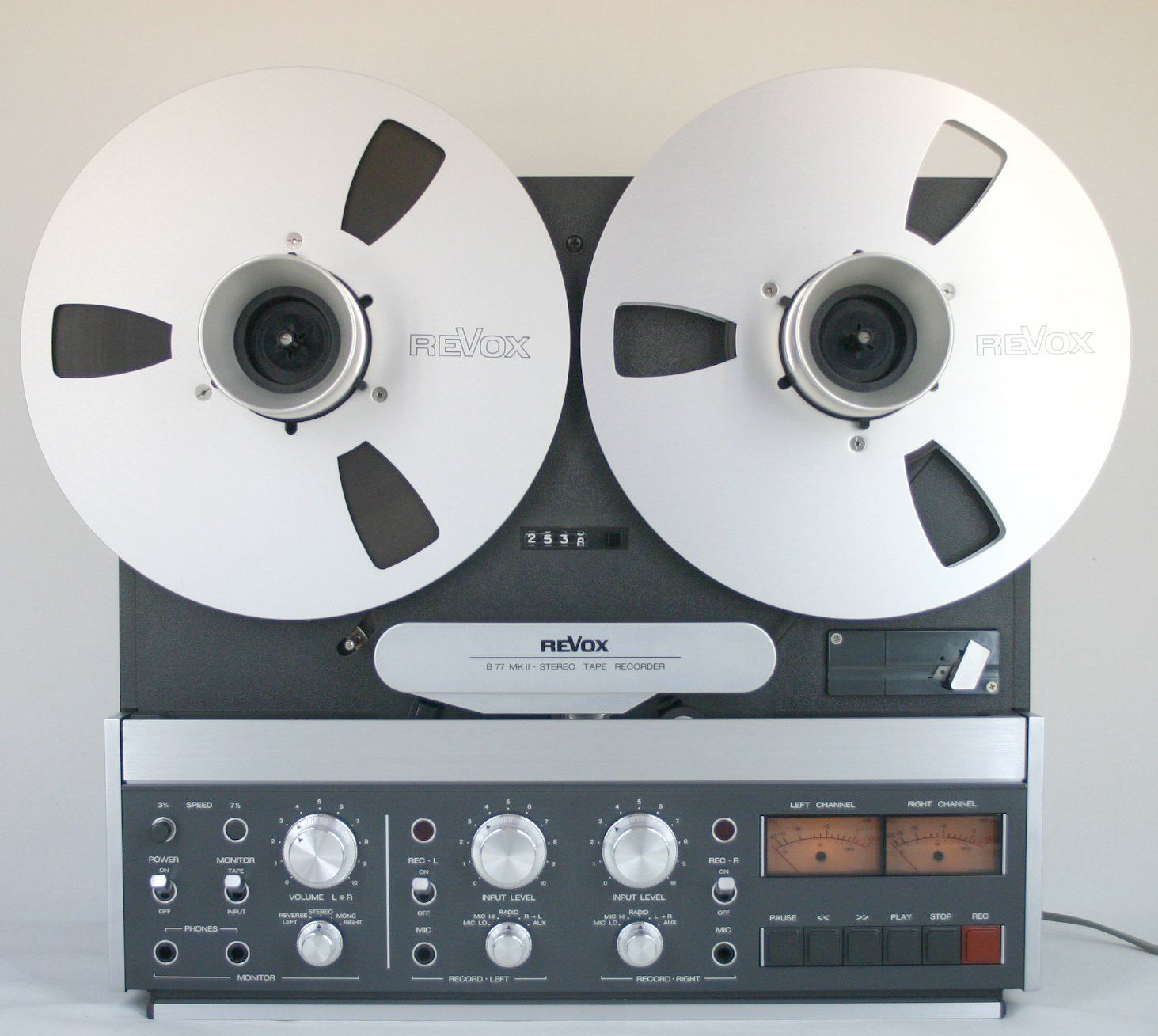

MKI
1977 - 1980
Die B77 wurde 1977 auf der IFA in Berlin mit dem Tuner B760 und dem Verstärker B750 vorgestellt. Die Maschine avancierte schnell zum Weltstandard für Semiprofessionelle Bandmaschinen und ist auch heute noch eines der beliebtesten Geräte. Die hohe Stabilität und Qualität der B77 veranlasste Revox die B77 zu einer PR99 aufzurüsten und anzubieten.

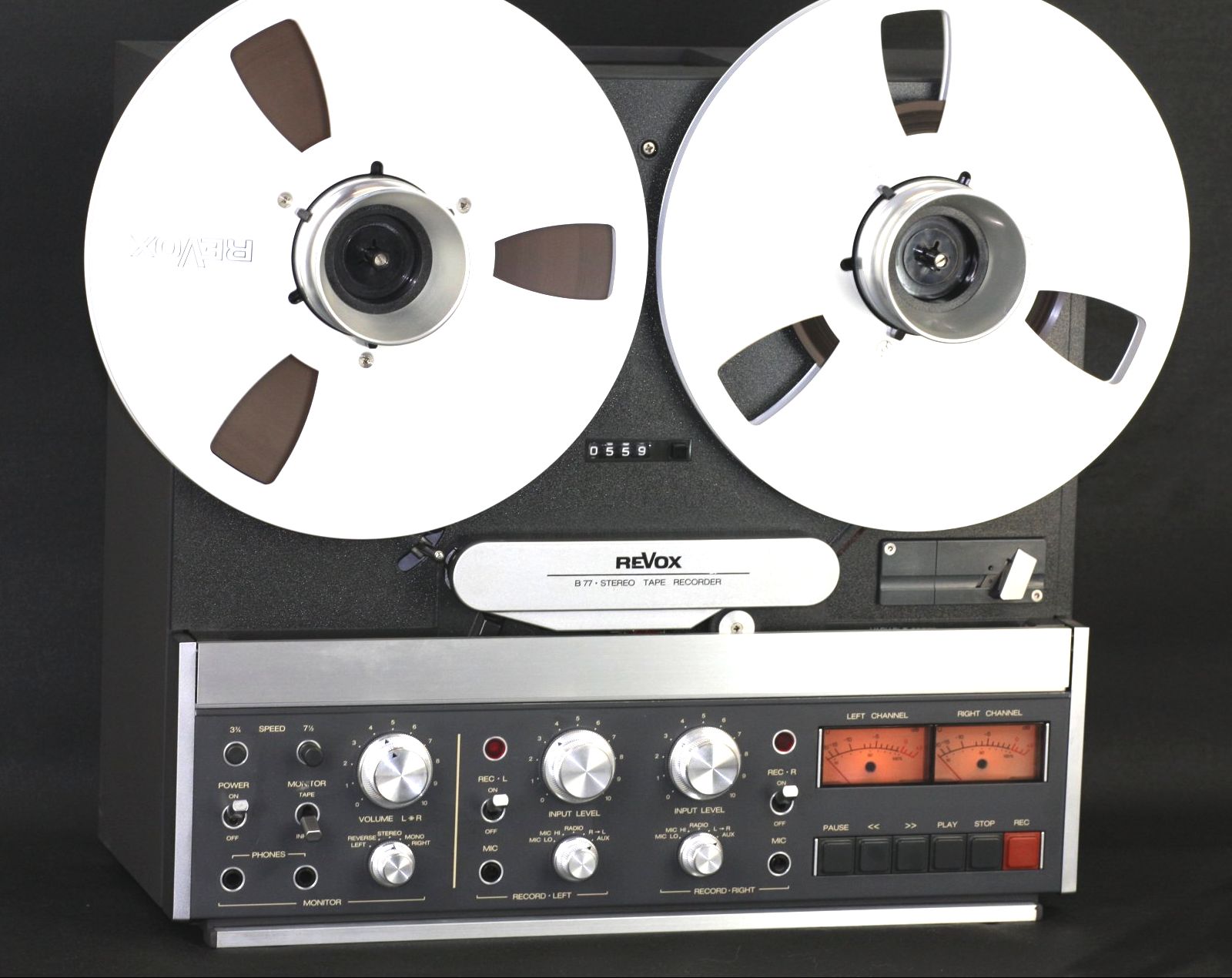

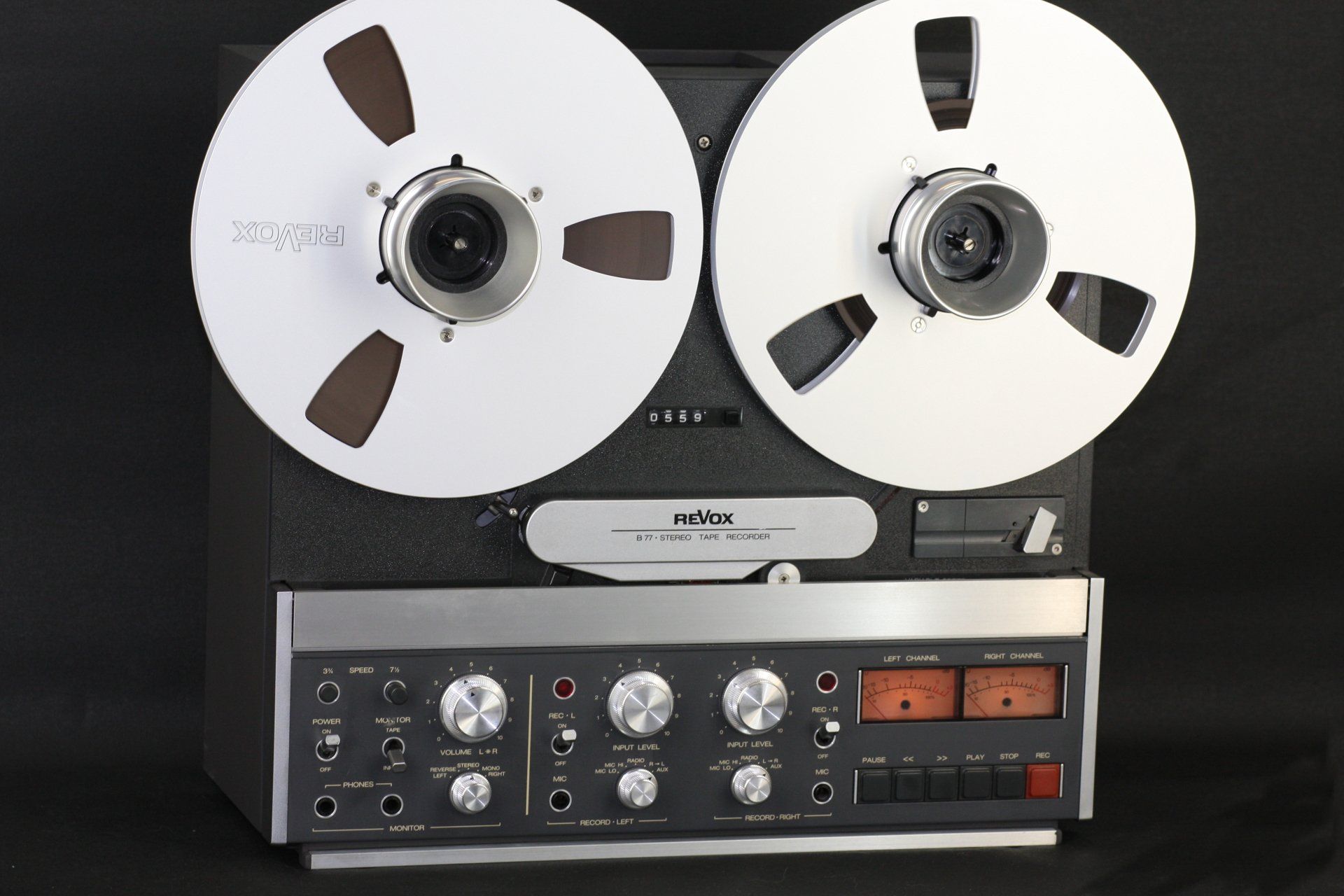

MKII
ab 1980 und ab Seriennr. 100.000
Bei der B77 MKII befindet sich unter der Frontklappe ein Bedienelement für den Variablen Speed. Hierdurch lässt sich die Bandgeschwindigkeit um + 10% bis -10% verändern. Dafür gibt es keine Dolby-Version mehr.
Technische Daten
| Laufwerk: | Dreimotorenlaufwerk 2 AC-Spulmotoren 1 AC-Tonmotor elektronisch geregelt |
| Bandgeschwindigkeit: | SLS 2.38 cm/s und 4.75 cm/s |
| LS 4.75 cm/s und 9.52 cm/s | |
| NS 9.52 cm/s und 19.05 cm/s | |
| HS 19.05 cm/s und 38.1 cm/s | |
| Tonhöhenschwankung: | 38 cm/s, 0.07 %, |
| 19 cm/s, 0.08 %, | |
| 9.5 cm/s, 0.10 % | |
| Spulengröße: | bis 26.5 cm ( 10.5 inch) |
| Umspulzeit: | 135 Sek. für 1100 m Tonband |
| Frequenzgang über Band: | 30 Hz bis 20 kHz + 2 dB bis - 3 dB bei 19 cm/s |
| 30 Hz bis 16 kHz + 2 dB bis - 3 dB bei 9,5 cm/s | |
| Geräuschspannungsabstand: | 67 dB (2-Spur), 63 dB (4-Spur) bei 19 cm/s |
| 64 dB (2-Spur), 60 dB (4-Spur) bei 9,5 cm/s | |
| Schlupf: | max. 0,2 % |
| Bestückung: | 11 ICs, 1 Optokoppler, 4 Triacs, 60 Transistoren, 33 Dioden, 5 LEDs, 2 Brückengleichrichter, 3 Relais |
| Leistungsaufnahme: | max. 80 VA |
Zubehör für Revox B77
Pausenschaltung
Seit 2004 fertigen wir die Pausenschaltung für alle Revox B77 (MK I und MK II) und PR99 (MK I bis MK III).
weitere Infos
Ich war es selber Leid die Pausentaste für die Dauer der Kommentare der Moderatoren festhalten zu müssen!
Seit 2014 bieten wir Ihnen die besonders komfortable Steck-Version an.
Kabelfernbedienung
Ab un zu erhalten wir die Kabelfernbedienungen der Revox B77. Richtig selten, Kabelfernbedienungen noch in der Originalverpackung wie auf dem Foto.
Suchen Sie eine Fernbedienung, können Sie gerne bei uns anfragen. Auch wenn die Kabelfernbedienung sehr überschaubar ist, auch die Fernbedienungen werden nur revidiert und geprüft verkauft!
Staubschutz Rahmen
Wir bieten Ihnen neue Plexiglas-Rückenteile für die Staubschutzhauben der Revox B77 in Rauchglasoptik.
Die Rückenteile sind geklebt und haben 4 Nasen die genau zwischen der oberen Frontplatte der Revox B77 und dem Gehäuse passen.

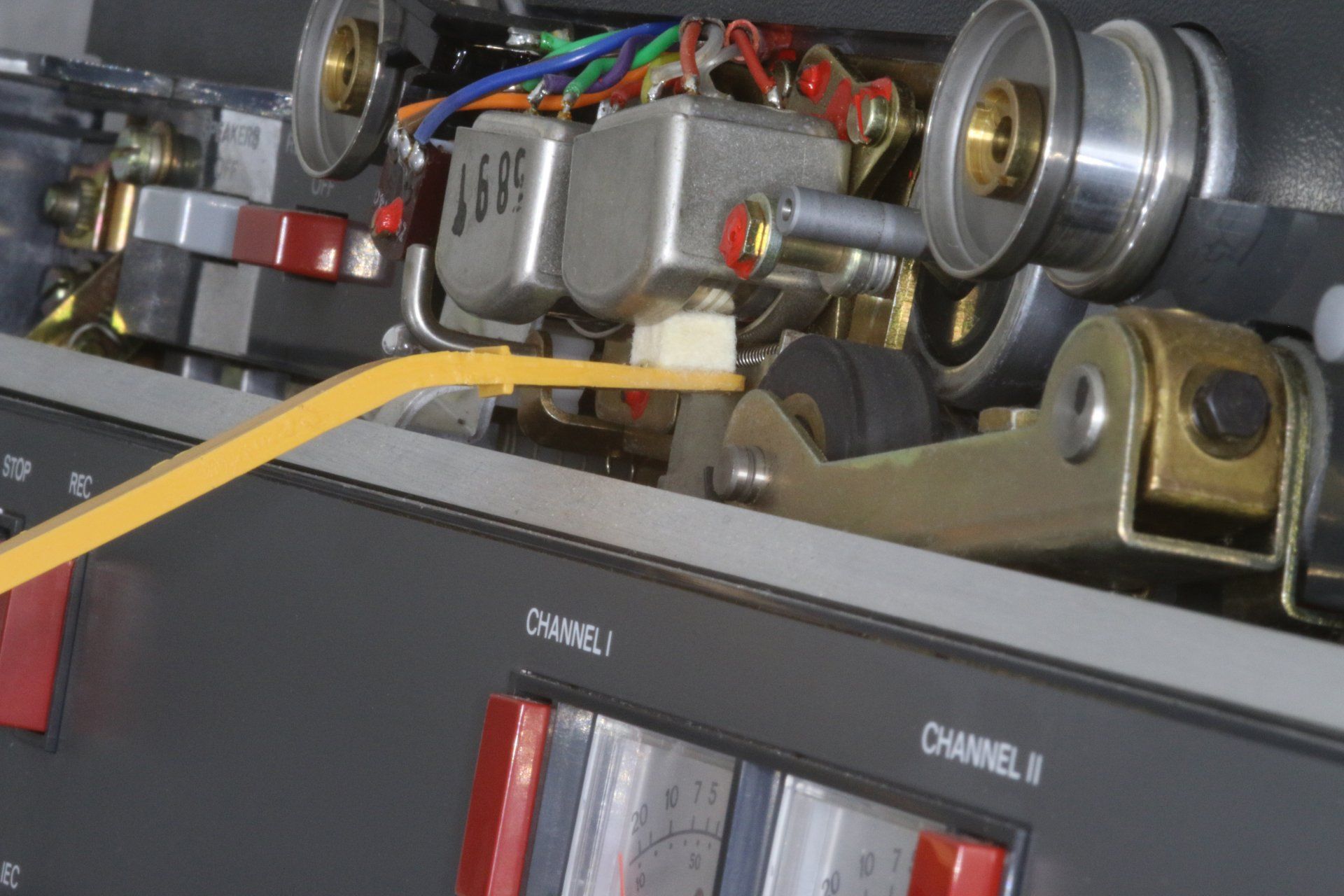

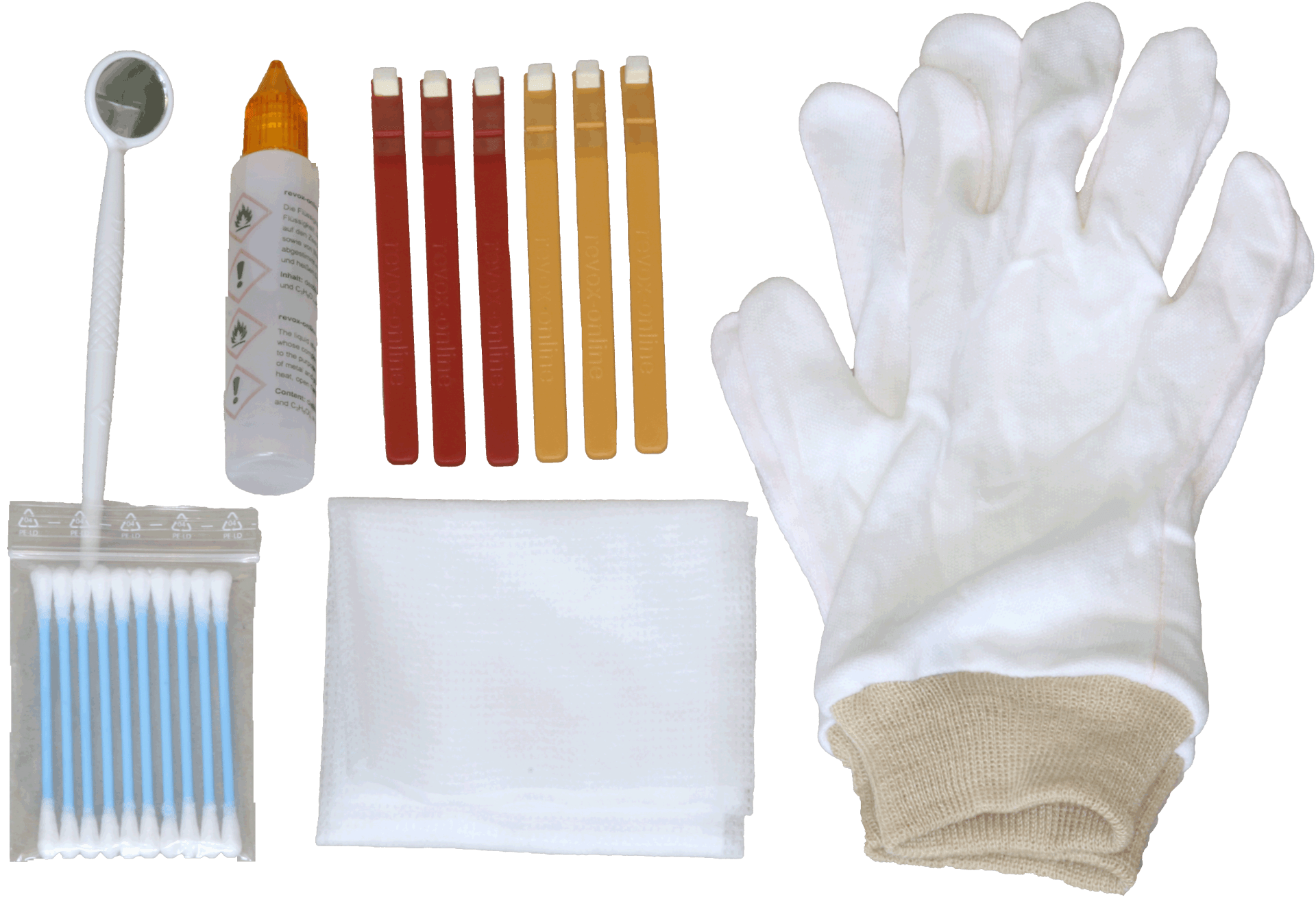

Reinigungssatz B77
Die meisten Störungen in der Aufnahme oder Wiedergabe werden, nach unsere Erfahrung, durch verschmutze Tonköpfe und Verschmutzung der Bandführung verursacht.
Auch Gleichlaufschwankungen und schlechtes Spulen gehören zum Fehlerbild!
NAB-Adapter
Sind Ihre Nab-Adapter verschlissen und unansehnlich? Ist die Mechanik abgenutzt und klemmt? Können Sie die Adapter nicht mehr verriegeln? Halten die Spulen nicht mehr richtig?
Dann ist es Zeit für neue Nab-Adapter!
Präzise Mechanik, deutsche Fertigung, Neuproduktion
Ersatzteile für Revox B77

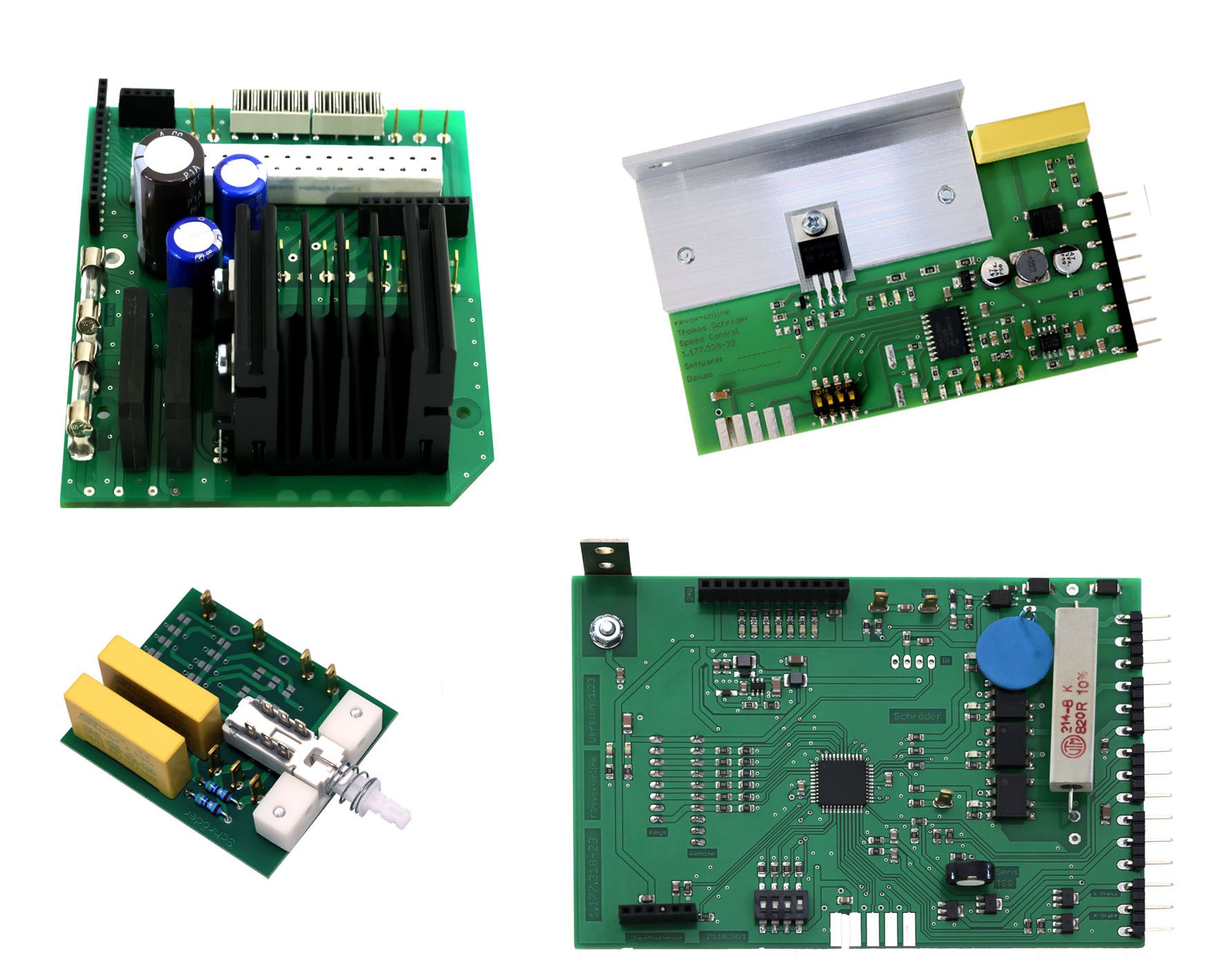

Neue Laufwerksteuerung
Nagelneue und moderne Laufwerksteuerung für wirklich alle Studer Revox B77. Mit elektronischer Bremse, Version über Dipschalter einstellbar, galvanische Trennung der Betriebsspannung und Motorspannung, sehr geringer Stromverbrauch und so weiter....
weitere Infos

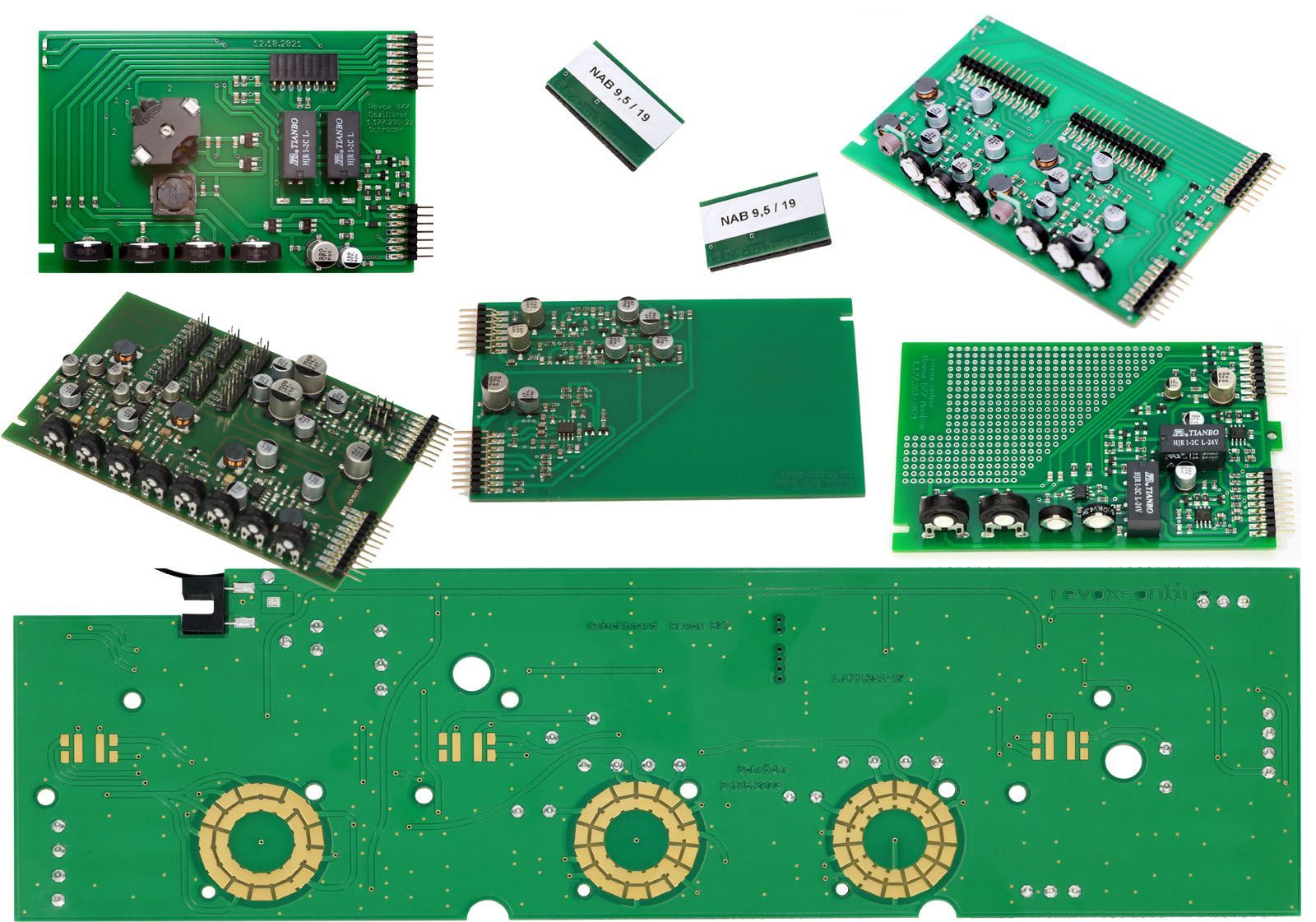

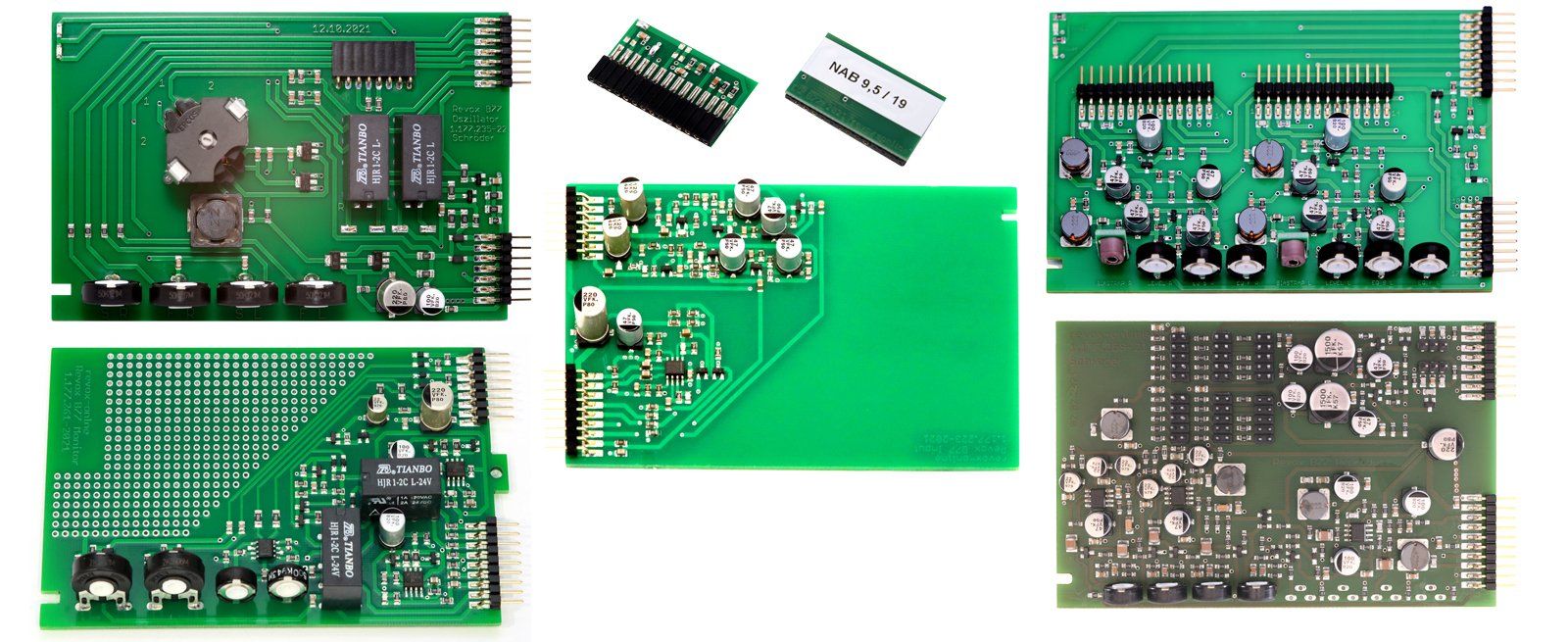

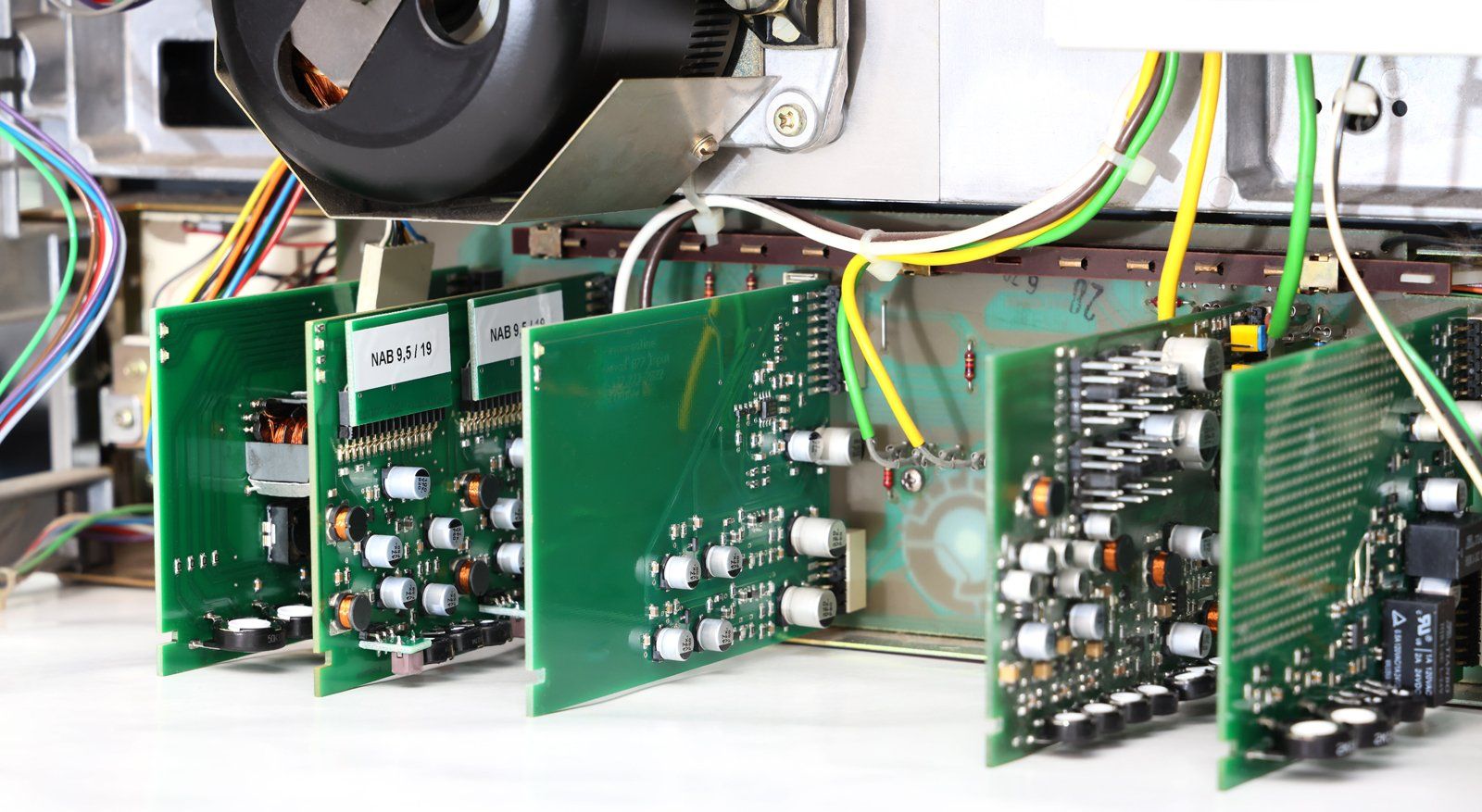

Audiokarten
Wir bieten Ihnen 5 neue Leiterplatten für den Audiobereich der Revox B77 an. In den Karten flossen 22 Jahre Revox-Erfahrung und fast 50 Jahre Erfahrung mit Audioelektronik. Die Idee, die Umsetzung, das Layout und die Fertigung finden hier im eigenem Haus statt. Damit können wir besonders schnell auf Kundenwünsche eingehen und effektiv umsetzen.
Wir bieten folgende Leiterplatten:
Inputplatine 1.177.223
Recordplatine 1.177.239
Oszillatorplatine 1.177.235
Reproduceplatine 1.177.259
Monitorplatine 1.177.261

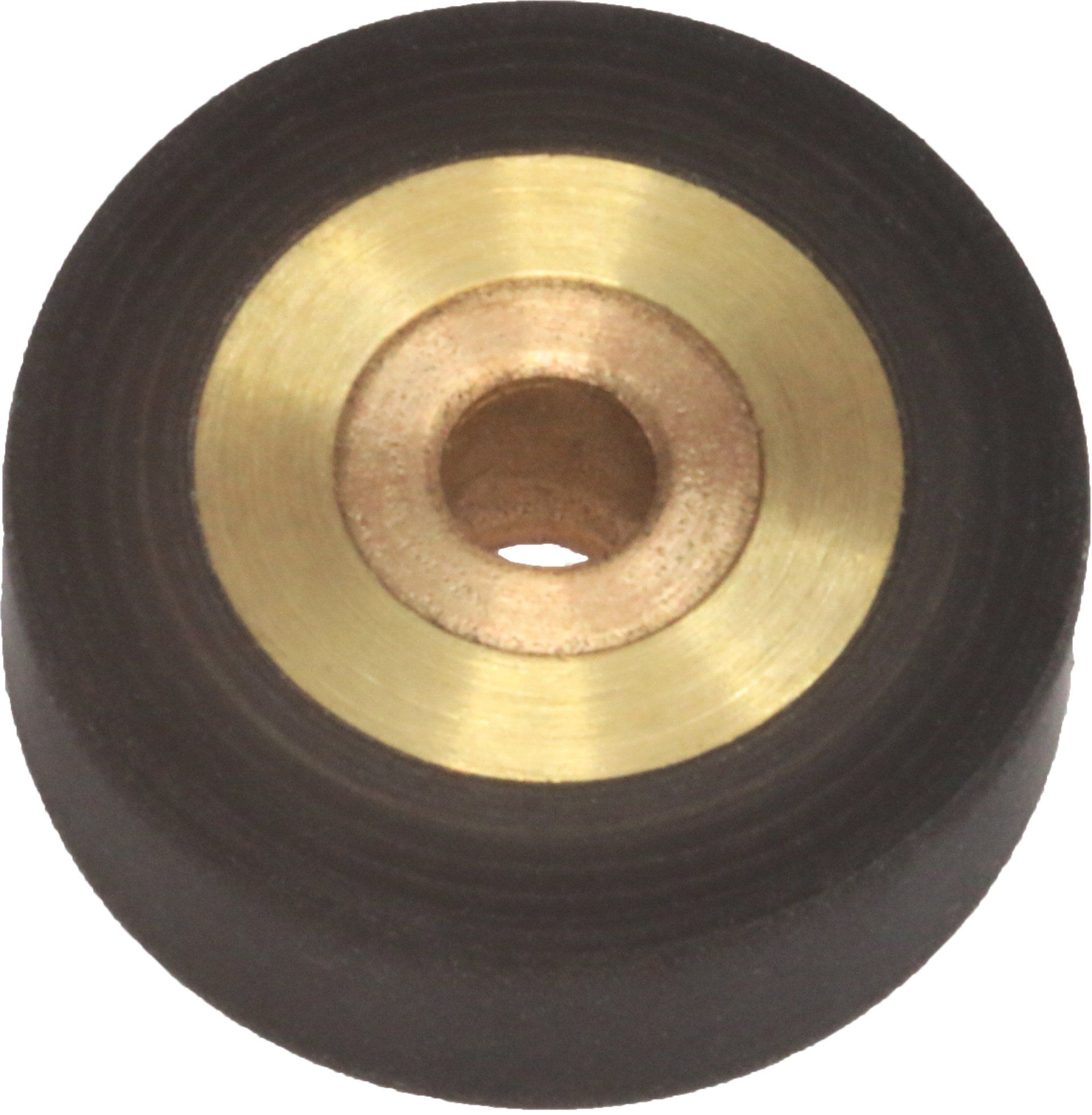

Andruckrolle B77
Eine Sache für sich!
Obwohl Andruckrollen mit Polyurethan seit 2 Jahrzehnten bekannt dafür ist, dass diese verhärten, das es Laufgeräusche an der Tonwelle gibt oder, dass das PU verflüssigt und in das Gerät hinein läuft und da mächtig Schaden verursacht, werden immer noch Andruckrollen dieser Bauart verkauft!
Bis wir Ihnen die Gummi-Andruckrollen in der jetzigen Qualität anbieten konnten war das ein langer weg!
Wir verwenden nur noch Sinterbronzelager und echtes Gummi. Nach der Fertigung erhalten alle Andruckrollen einen Rundschliff. Nur so können wir die Original-Spezifikationen von Revox einhalten.

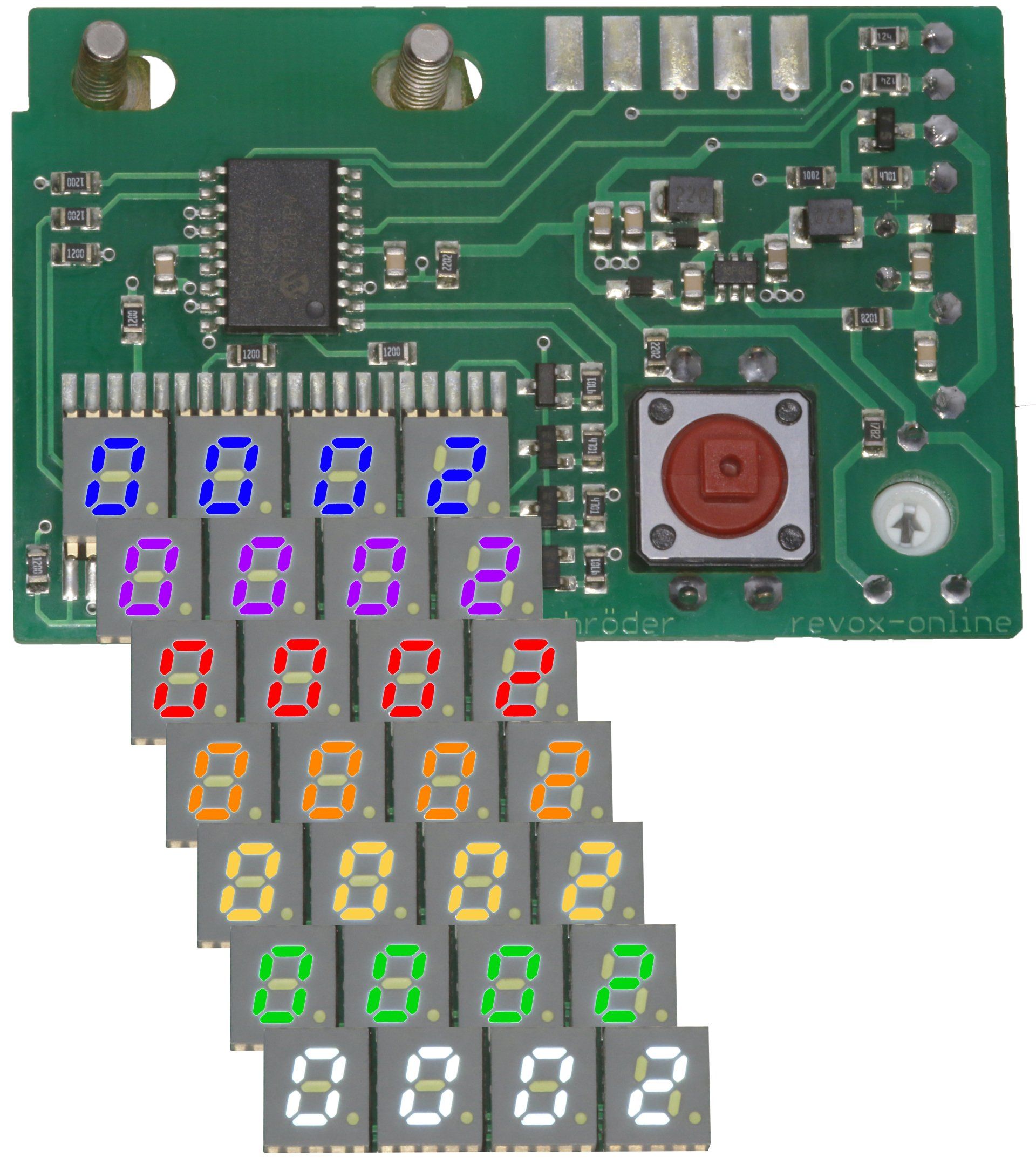

Zähler B77
Seit 2003 fertigen wir den Digitalzähler für alle Revox A77, Revox B77 und PR99 MK I. Nach der Entwicklung einer Anzeige für Kabellängen in LED-Technik und etwas Langeweile (waren das Zeiten) kam uns die Idee einen Digitalzähler für die Revox Tonbandgeräte zu machen.
Die ersten Zähler waren ausschließlich mit bedrahteten Bauteile aufgebaut. Die Anzeigehöhe betrug 7,6 mm, kleinere Anzeigen gab es nicht. Erst 7-Segment-Anzeigen in SMD-Technik gibt es auch mit 5,1 mm Ziffernhöhe. Weiße 7-Seg. Anzeigen mit 5,1 mm oder 7,6 mm Ziffernhöhe werden speziell für uns gefertigt.

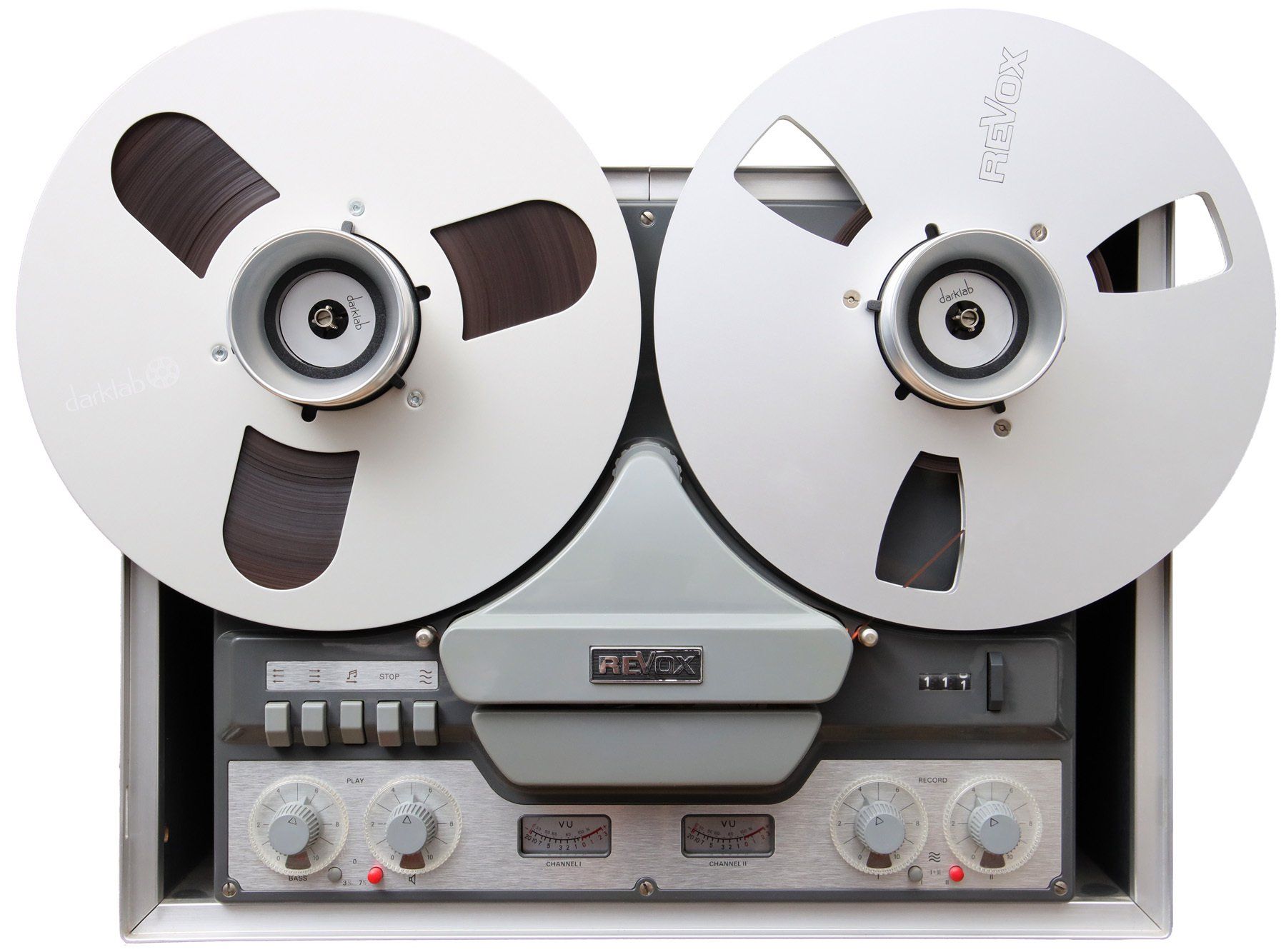

weitere Revox Tonbandgeräte
