Kippschalter

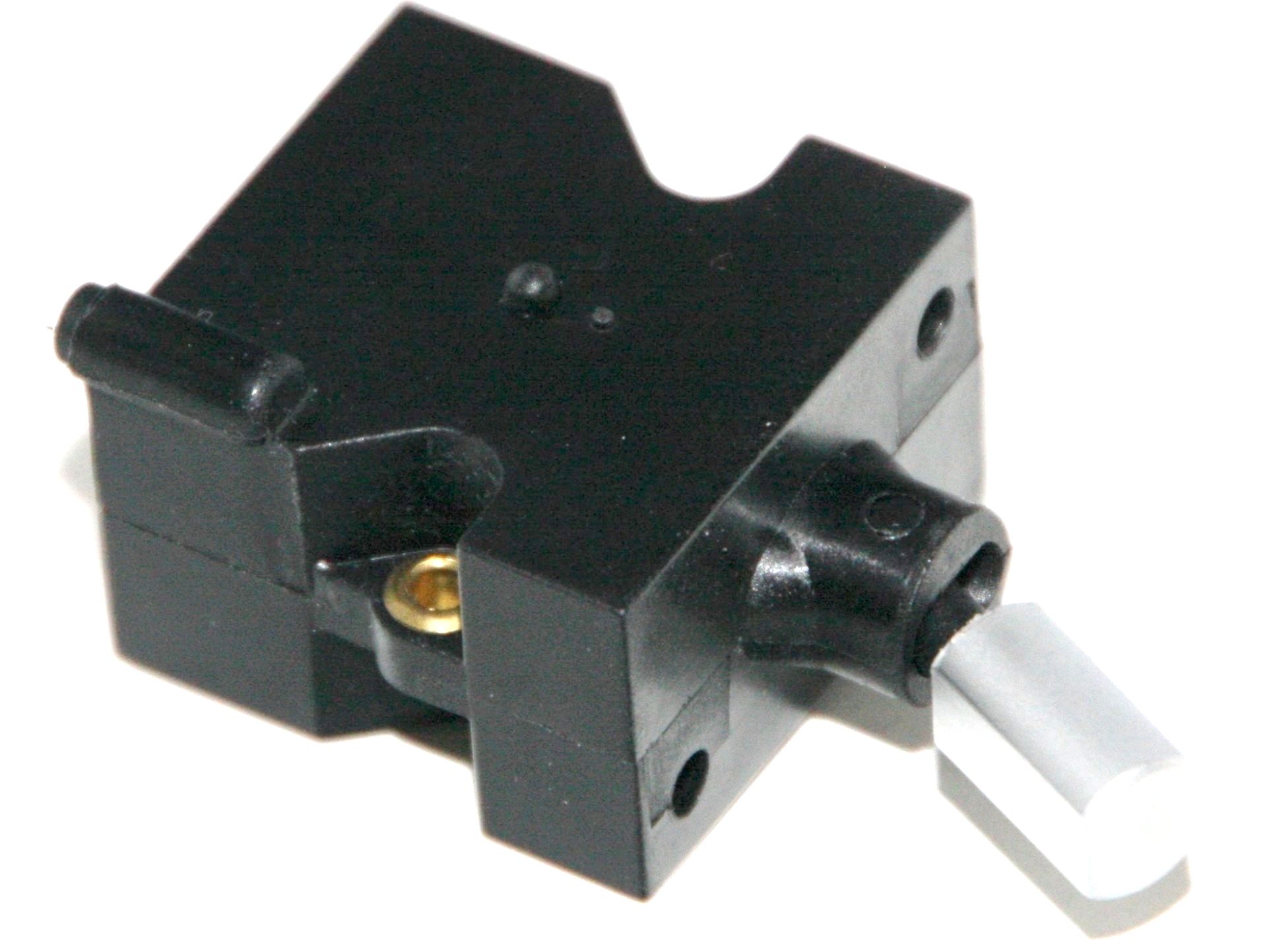

Ein leidiges Thema sind die Kippschalter der Revox B700-Serie. Immer wieder brechen die Kunststoffhebel der Kippschalter ab. Entweder wird der Kunststoff über die Jahrzehnte durch den Verlust des Weichmachers spröde, oder die Hebel brechen durch Überbeanspruchung!
Klar sehen unsere neuen Kippschalterhebel super aus und passen hervorragend zum Revox-Design. Auch die Haptik und das Schaltverhalten ist erstklassig. Musste man ein Kippschalter ersetzen, ging es gleich an die 40,00 € (2 * UM) oder gar 50,00 € (4 * UM). Mittlerweile gibt es keine neue Kippschalter mehr!
Daraufhin haben wir ein Unternehmen gesucht das uns die Hebel in der geforderten Qualität herstellen kann. Ein weiteres Unternehmen war für das vernickeln und das anschließende verchromen zuständig.
Mittlerweile lassen wir uns die Kippschalterhebel aus einem Stück aus Alu fertigen und passend eloxieren.
Die Reparatur
der Revox-Kippschalter
Nieten
Zwei Hohlnieten der Kippschalter aufbohren und das Oberteil des Kippschalters vorsichtig vom Unterteil trennen.
Achtung! Im Schalter ist eine Feder verbaut die gerne mal weg springt!

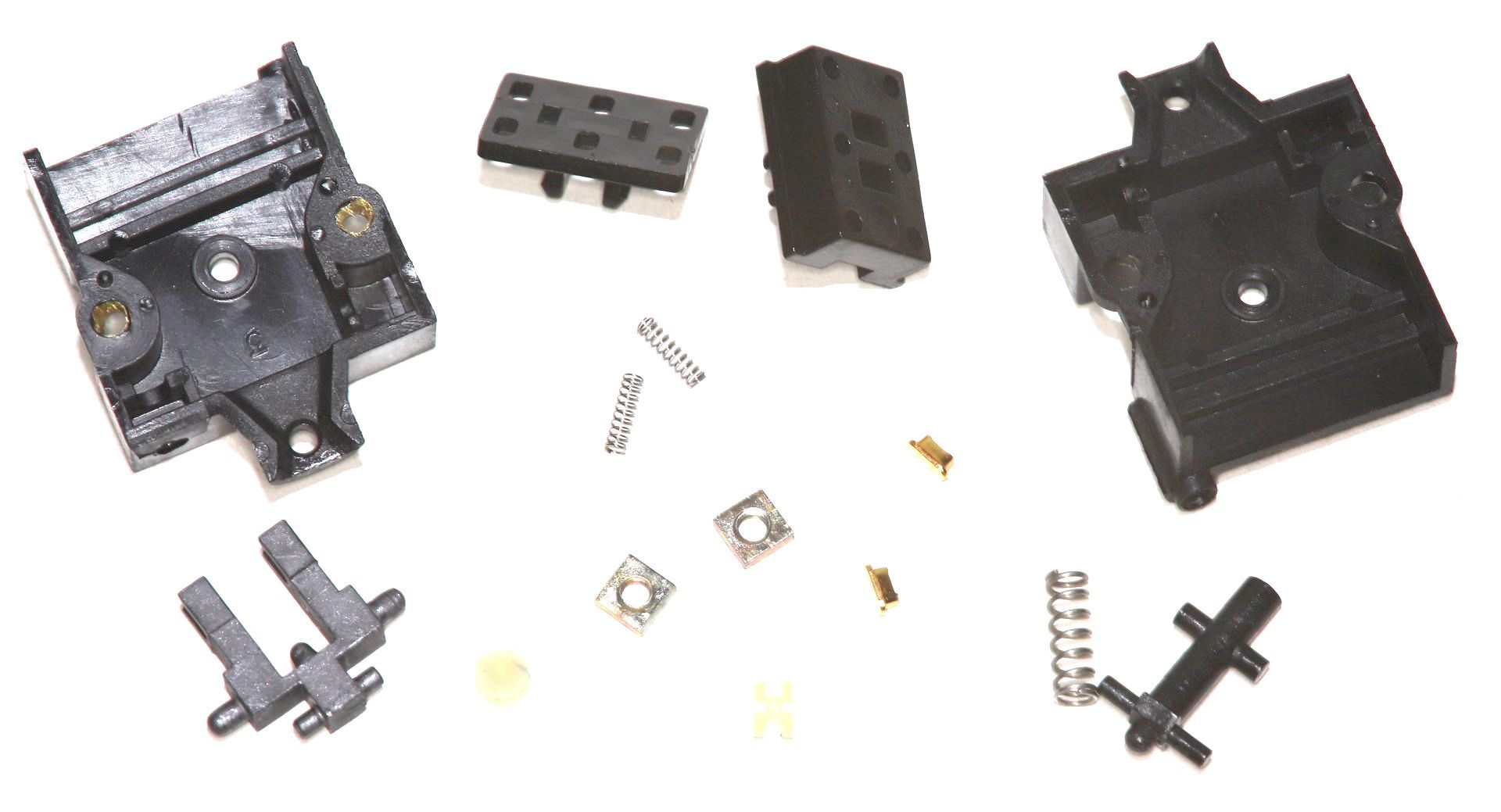

Die Einzelteile
des Schalters sind neben der Feder, der Kunststoffhebel, der Schlitten mit Abdeckung, die zwei oder vier Kontakte mit den jeweiligen Federn, die die Kontakte nach außen gegen die Abdeckung drücken, die Umlenkeinheit, zwei Muttern, zwei Gummipuffer und zwei Gehäuseschalen.

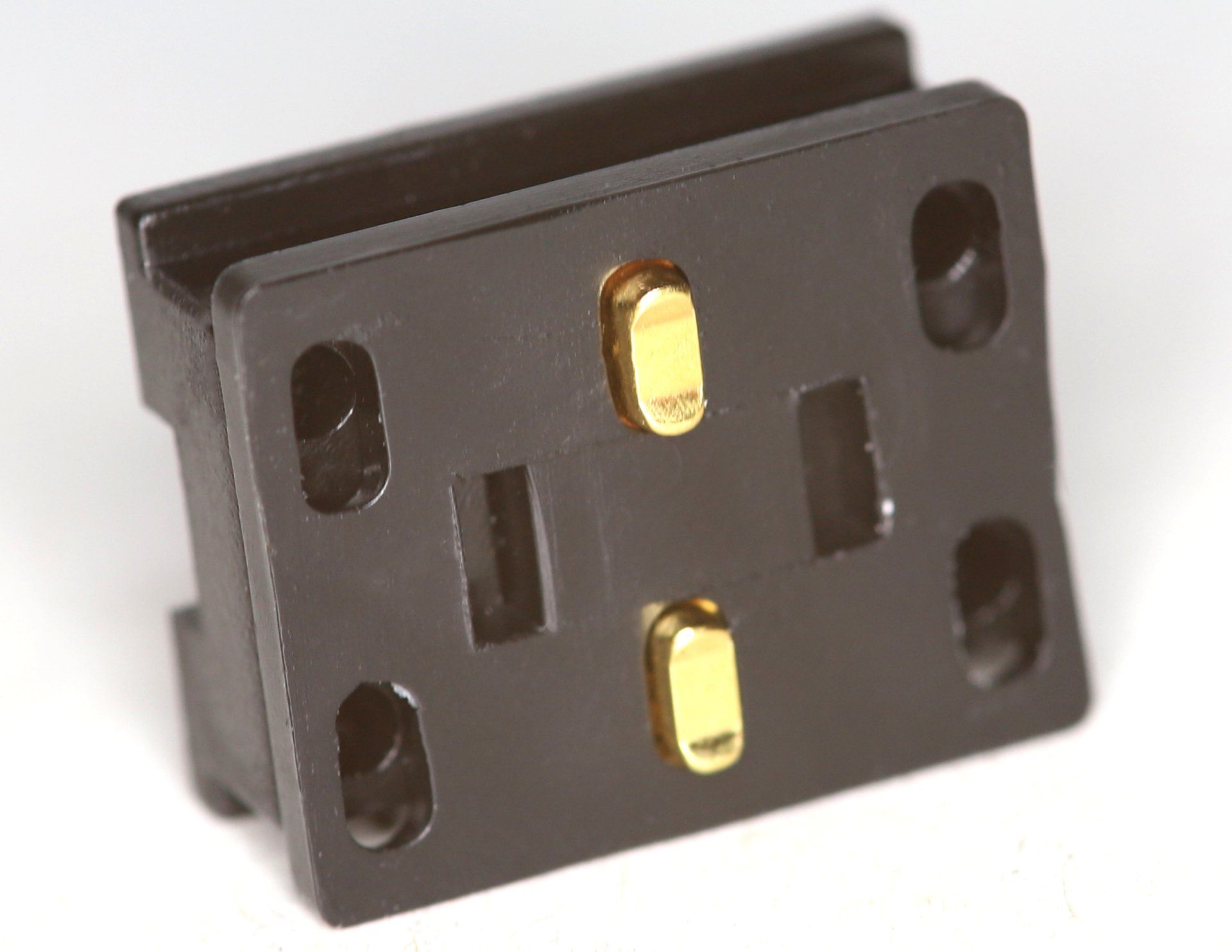

Kontaktschlitten
Für die Reparatur des Kippschalters müssen Sie den Schlitten nicht zerlegen. Die Kontakte mit den Federn, Schlitten und Abdeckung bleiben als Einheit zusammen.

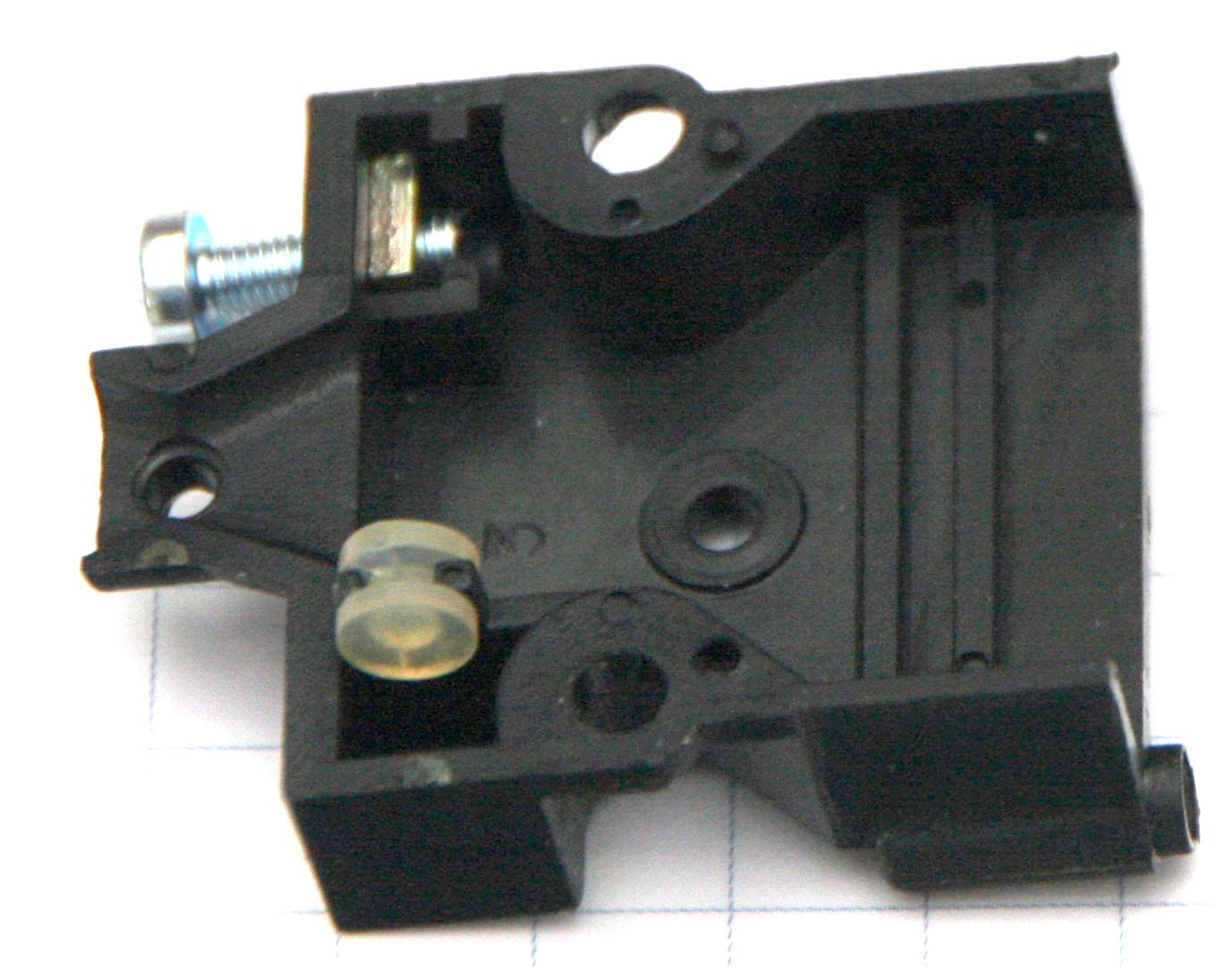

Mutter
Damit die Mutter der oberen Gehäuseschale bei der Montage nicht immer runter fällt, wird dieser kurzerhand mit eines der mitgelieferten Schrauben provisorisch fixiert.
Anordnung

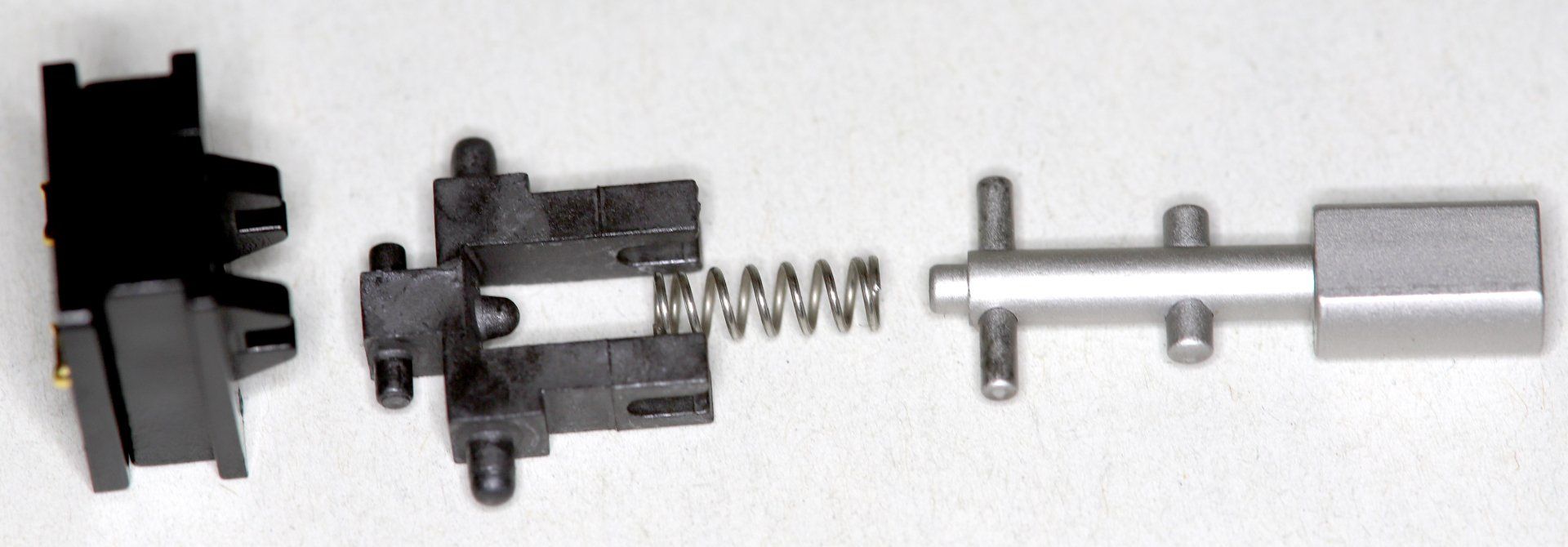

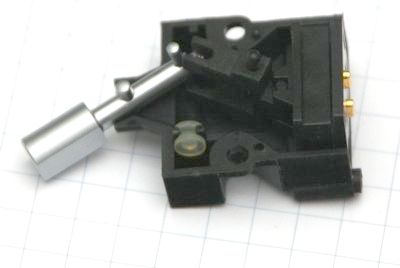

Links ist der Schlitten mit den zwei oder vier Kontakten, dann folgt die Wippe, die Feder und der neue Kippschalterhebel
Zusammenbau

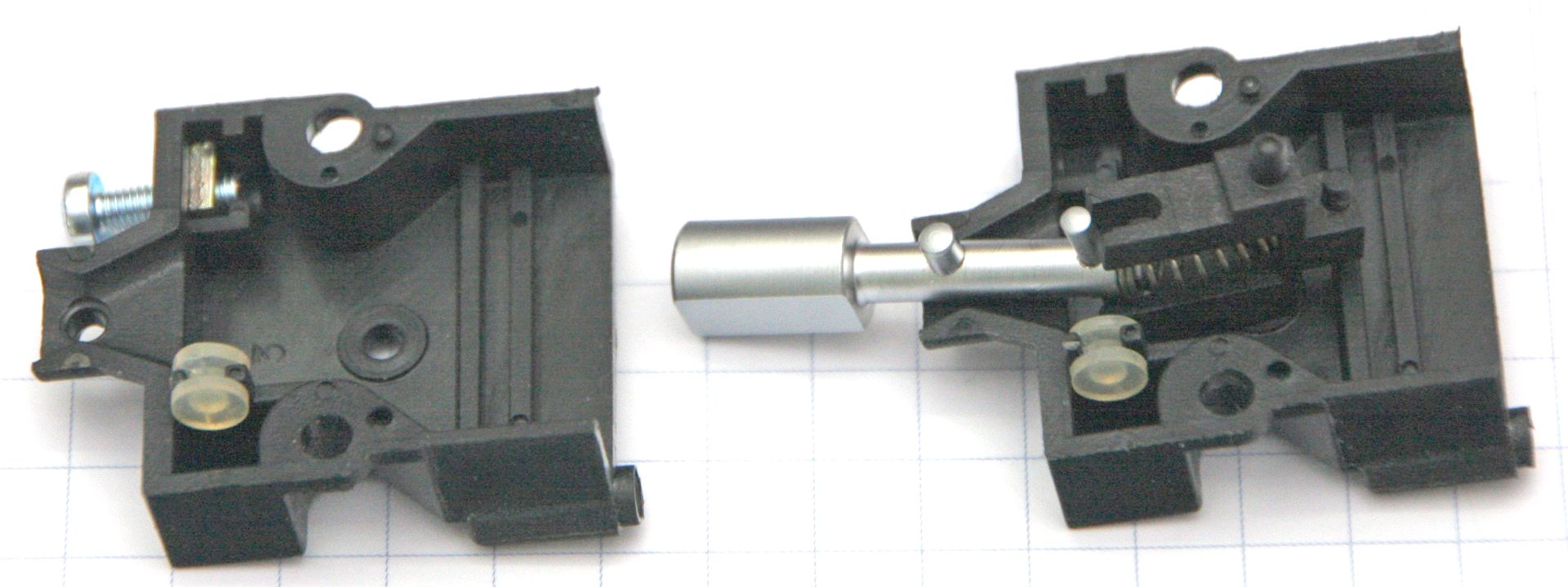

Das alles muss in die untere Gehäuseschale.
Die Feder sorgt dafür, dass die Konstruktion immer wieder auseinander fällt! Hier muss man etwas Geduld mitbringen und alles irgendwie zusammen halten. Dann noch die obere Gehäuseschale drauf und mit der zweiten Schraube verschrauben.
Verschrauben
Jetzt die ersten Schraube, die die innere Mutter hält, lösen und die andere Gehäuseseite des Revox Kippschalters ebenfalls verschrauben.
Fertig

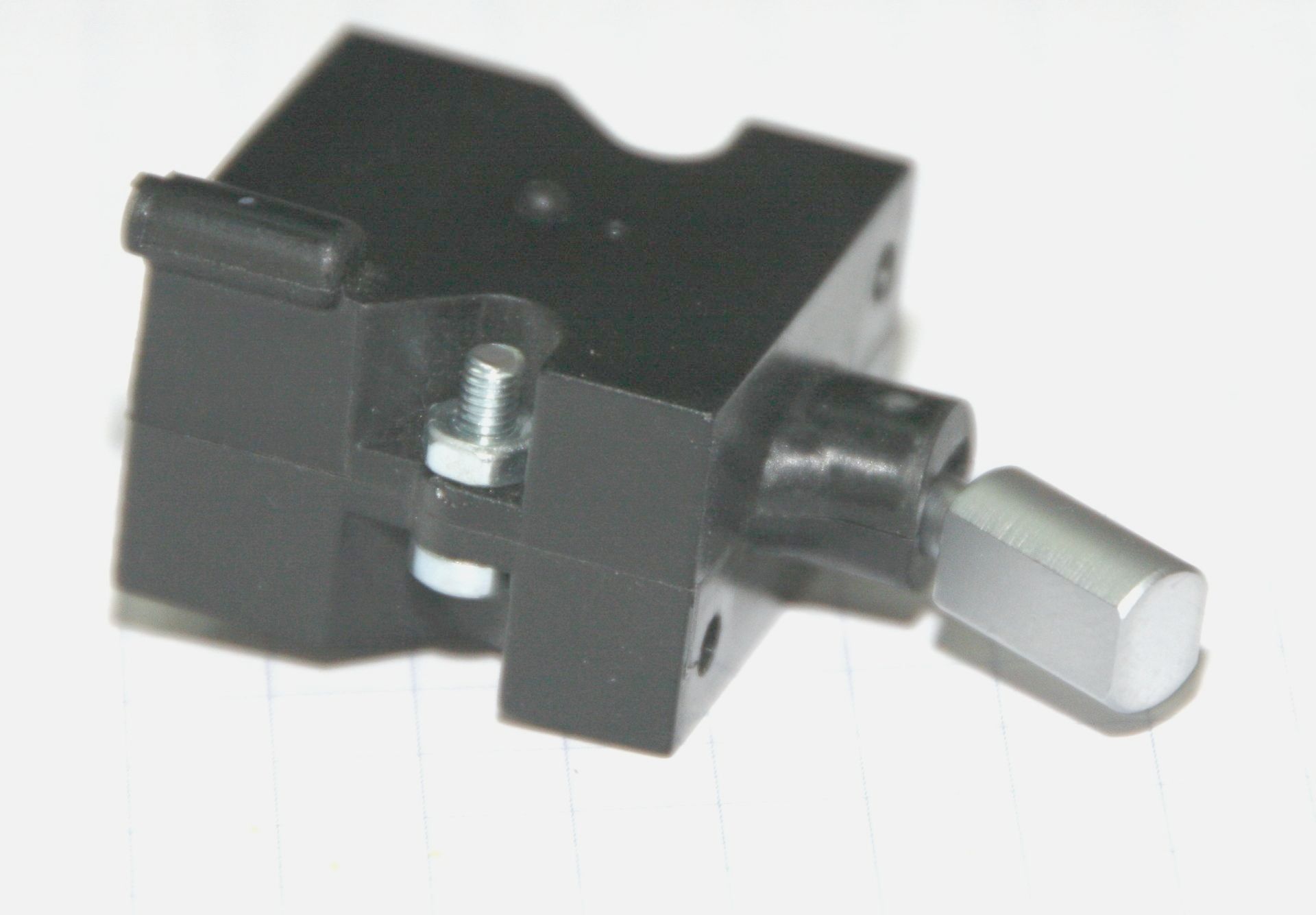

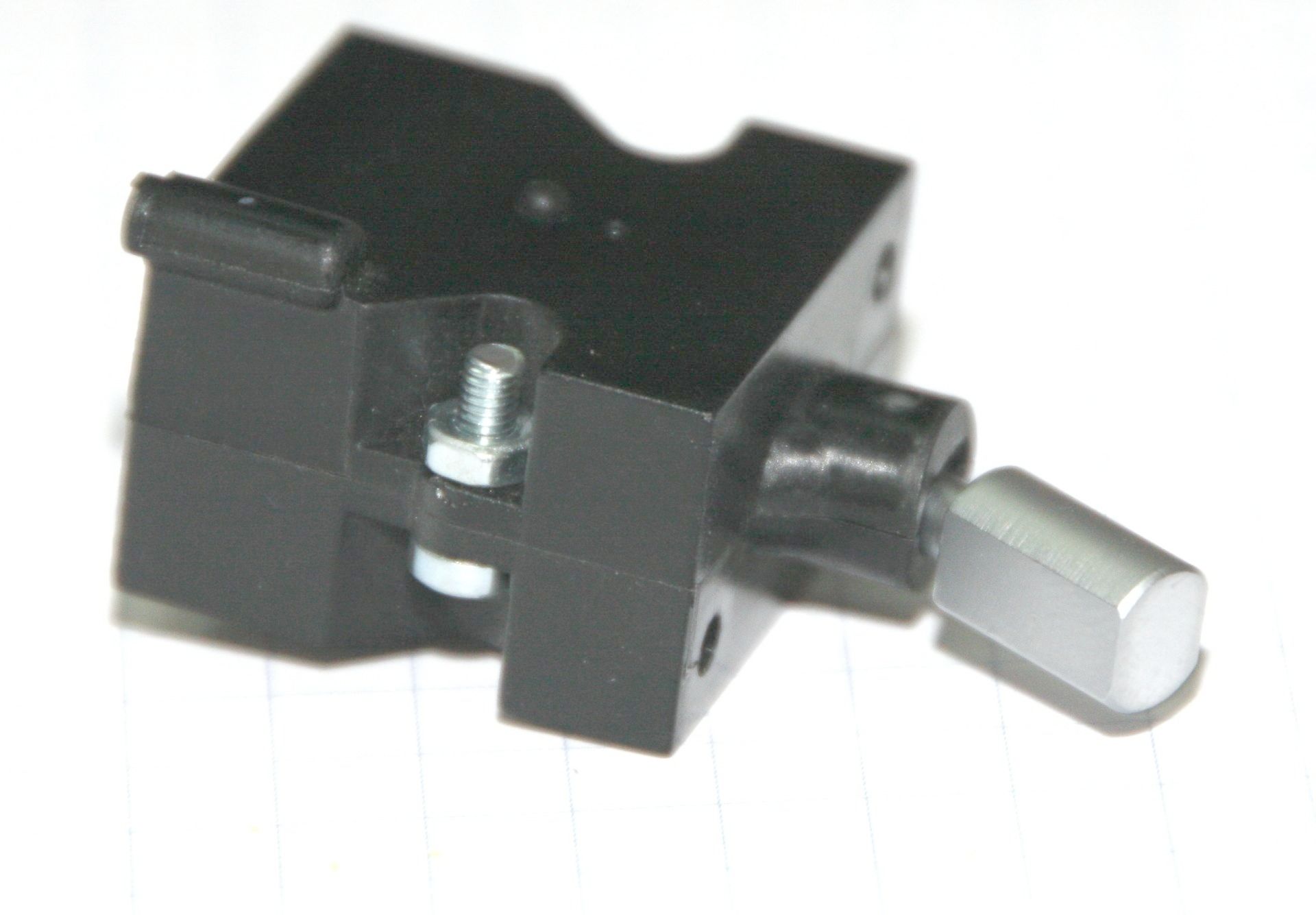

So sollte es aussehen, wenn Sie alles zusammengebaut haben.
Statt Nieten werden die Gehäuseschalen miteinander verschraubt.
