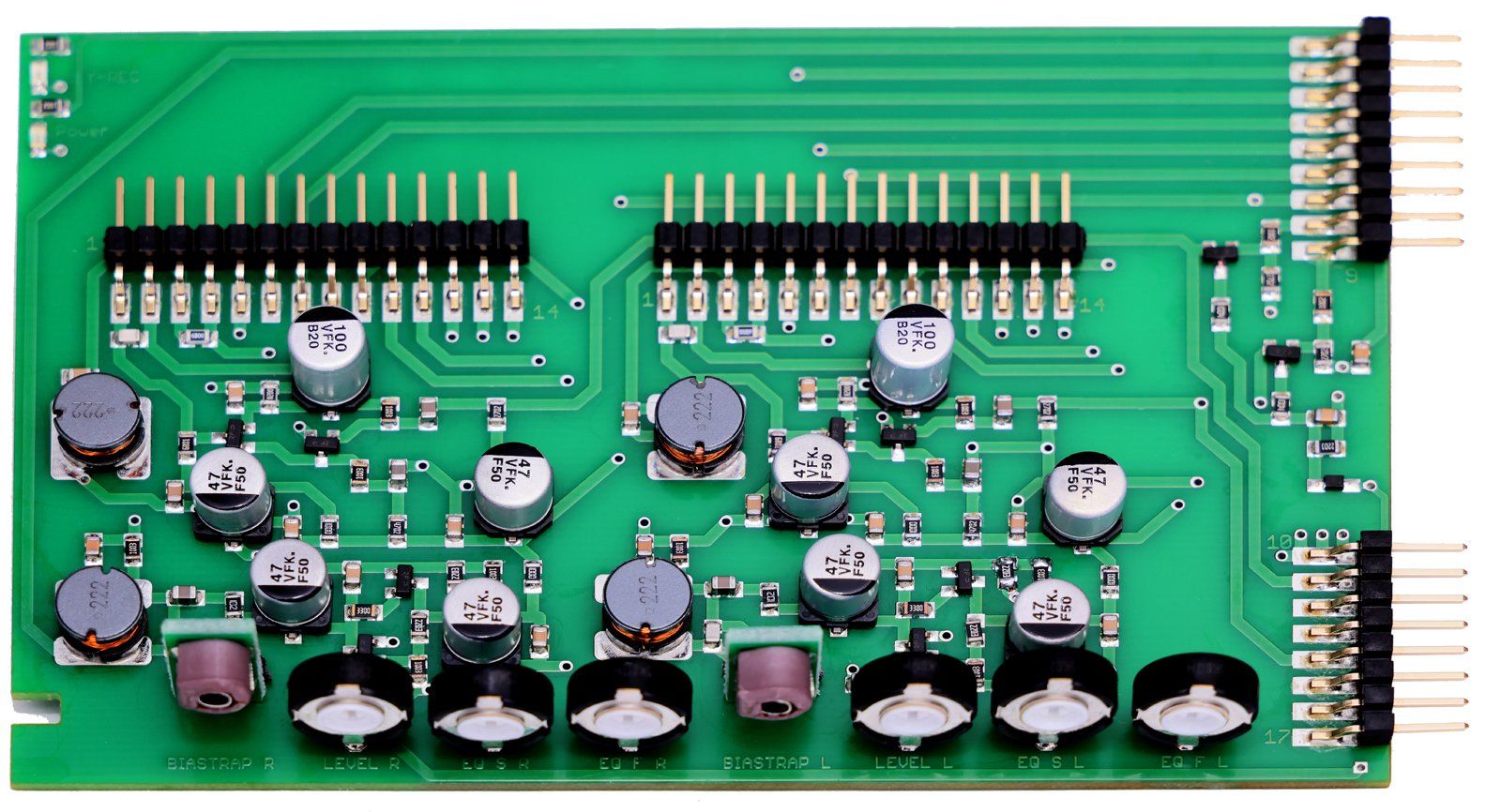

High-End Aufnahmeplatinefür alle Revox B77
1.177.239-22 Neuentwicklung
Auch hier wurde vieles verbessert.
Die grundlegende Schaltung ist gleich geblieben, da gibt es nichts zu verbessern. Die Arbeitspunkte der Transistorstufen sind schon optimal eingestellt, auch die Verstärkungen und Entzerrungen passen! Dennoch haben wir auch hier die Spannungen besser geblockt und gefiltert, Sternförmige Versorgungsleitungen, 70 µm dicke und breite Leiterbahnen, verzicht auf Elkos im Signalweg und so weiter.
die Technik
nur leicht aber effektiv verfeinert

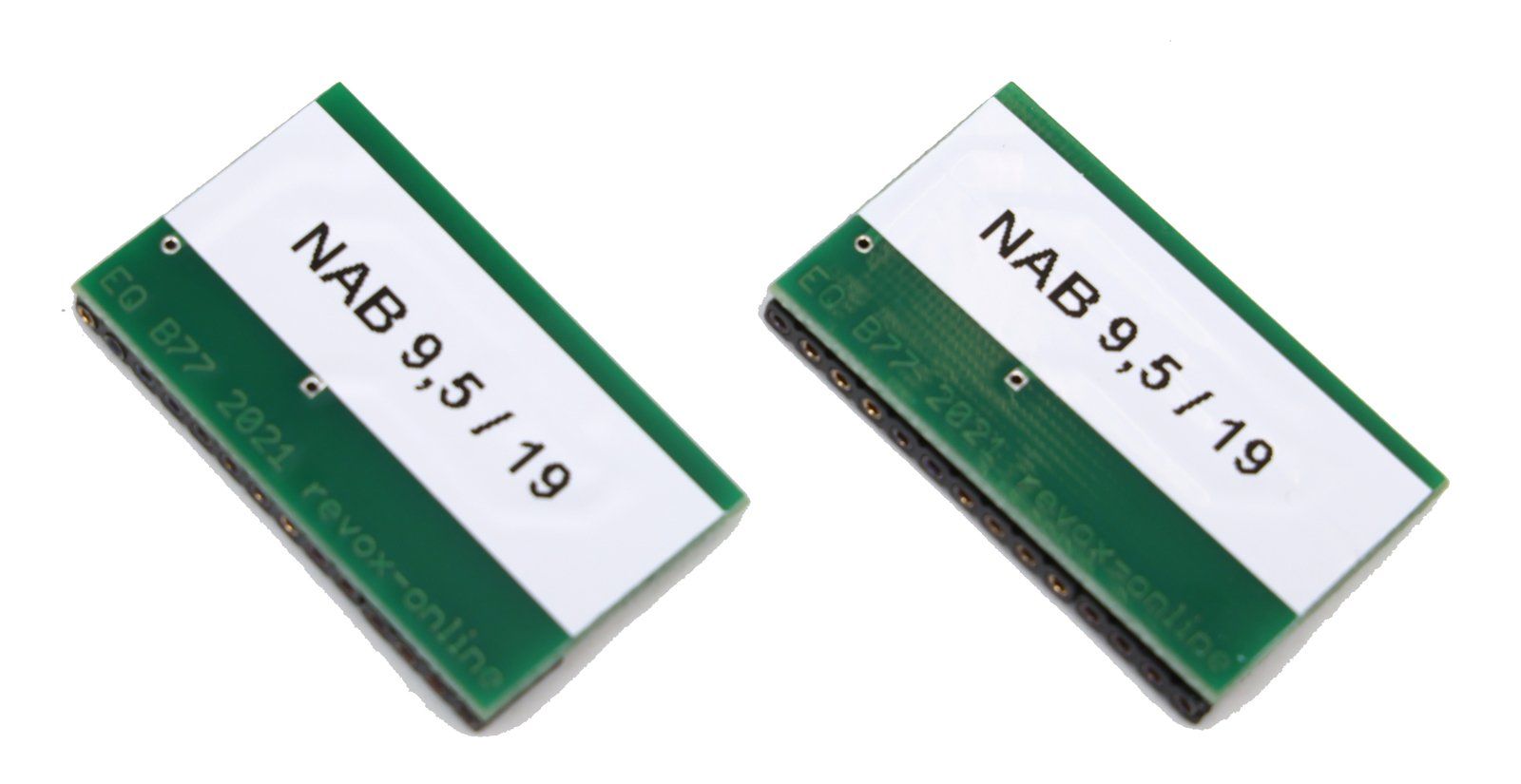

Entzerrung
Zwei Zusatzmodule sorgen für die richtige Entzerrung der Aufnahmeplatine. So passt die neue Aufnahme-Leiterplatte für alle Revox B77 (SLS, LS, Std, HS NAB und HS IEC). Zu jeder Aufnahmeplatine gehören immer zwei Entzerr-Leiterplatten. Sie können zu jeder Zeit weitere Entzerr-Leiterplatten bei uns bestellen.
Verzicht auf Elkos
Es ist immer wieder bemerkenswert, wir verzichten auf Elkos und die Leiterplatte hat mehr den je bestückt!
Wie immer verzichten wir im Signalweg gerne auf Elkos. Elkos sind träge, verschlucken gerne kleinste feinste Facetten des Musikgeschehens, die die Musik ausmachen.

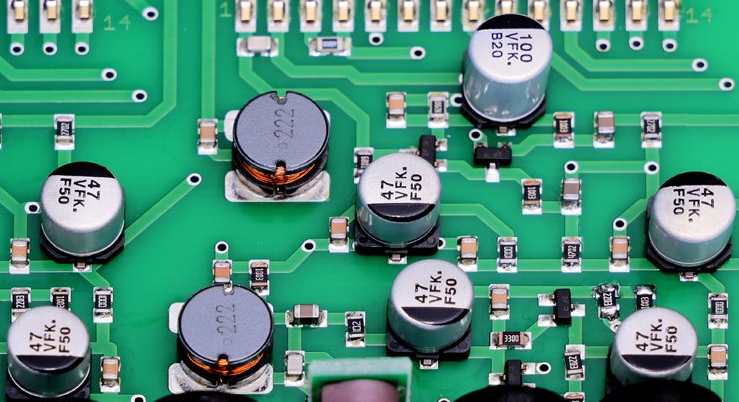

Pufferung der Spannung
Die Spannung wird für jede Verstärkerstufe und jeden Kanal einzeln gepuffert und geblockt. Zusätzlich wurde der Kollektorwiderstand der ersten Stufe gesplittet und nochmals gepuffert. Der Mehraufwand ist hoch!
Die getrennte Pufferung der einzelnen Verstärkerstufen führt zu einer besseren, viel feineren Auflösung.

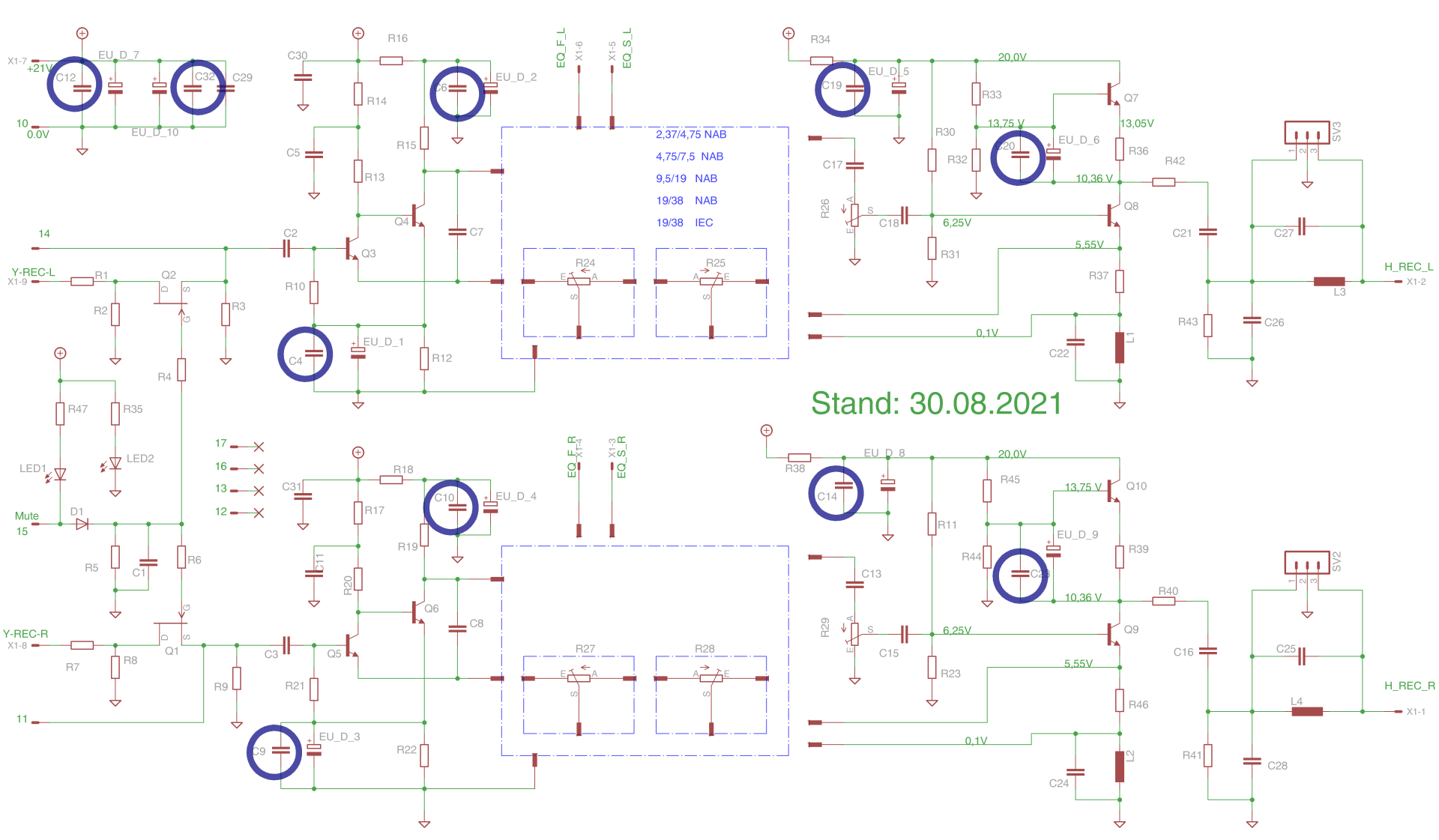

Bypässe
LED Anzeige
Eine gelbe LED zeigt die Freigabe des Audiosignals an, eine weitere grüne LED zeigt das Vorhandensein der Betriebsspannung an. Die Stummschaltung, Mutingschaltung befindet sich direkt auf der Platine und nicht mehr auf eine Zusatzplatine.

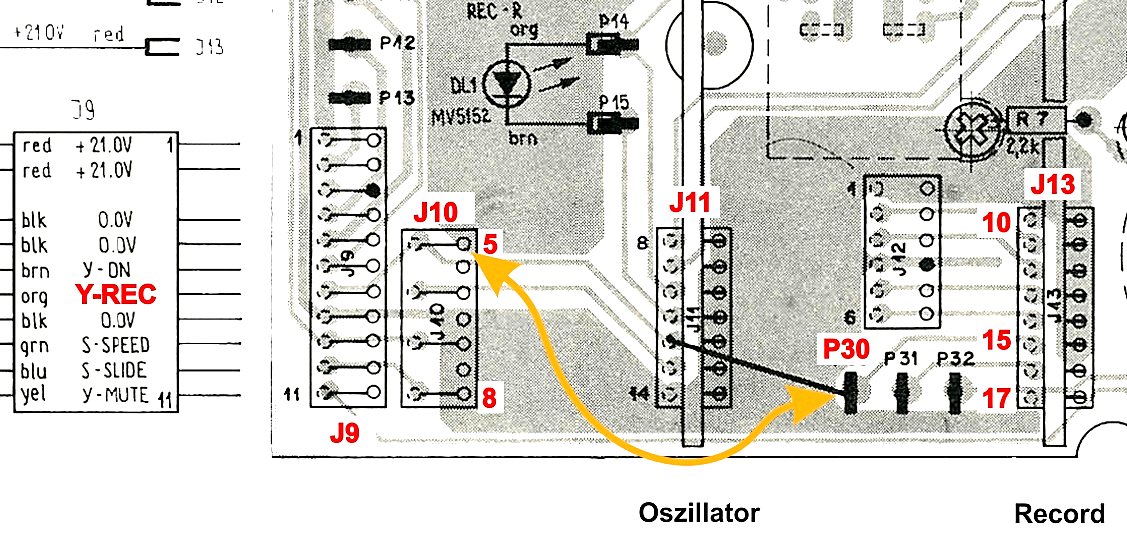

Y-REC

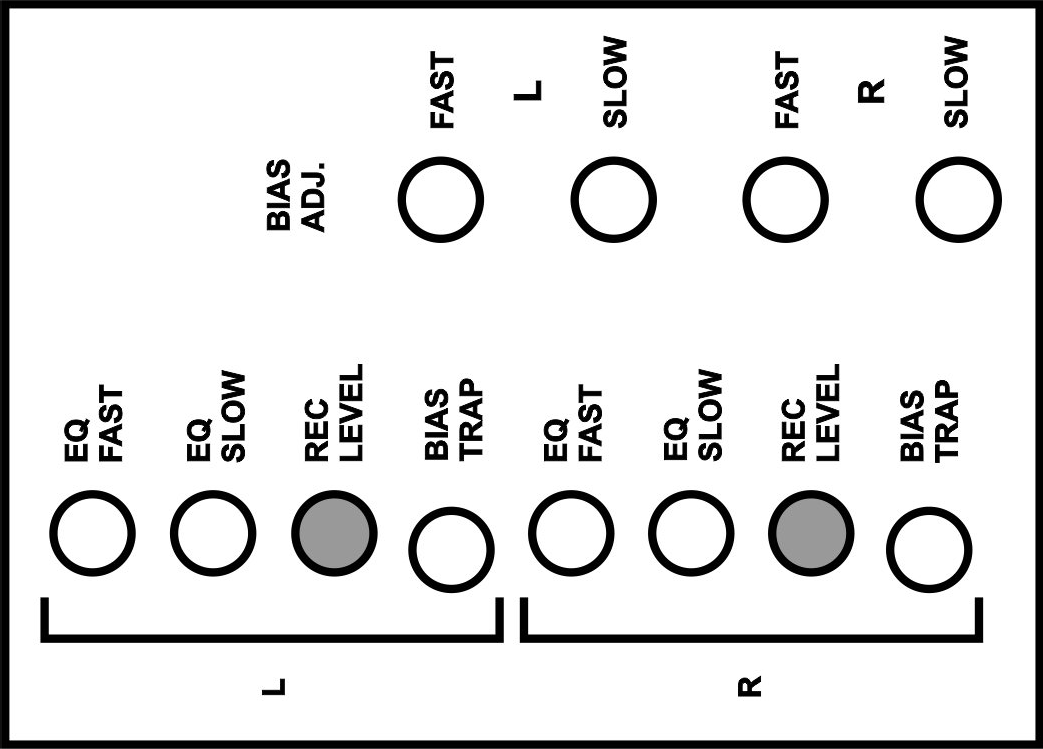

Abgleich
Für den Einbau und Abgleich erhalten Sie eine genaue Einbau- und Abgleich-Anweisung. Wir richten uns mit dem Abgleich nach den Vorgaben von Studer und Revox für die B77 und PR99. Für den Abgleich benötigen Sie das passende Werkzeug, etwas Erfahrung und Bezugsbänder für die beiden Geschwindigkeiten!
gerne übernehmen wir von
Premium-Hifi den Abgleich für Sie
Viele weitere Optimierungen,
auf die wir von Premium-Hifi nicht verzichten wollen!

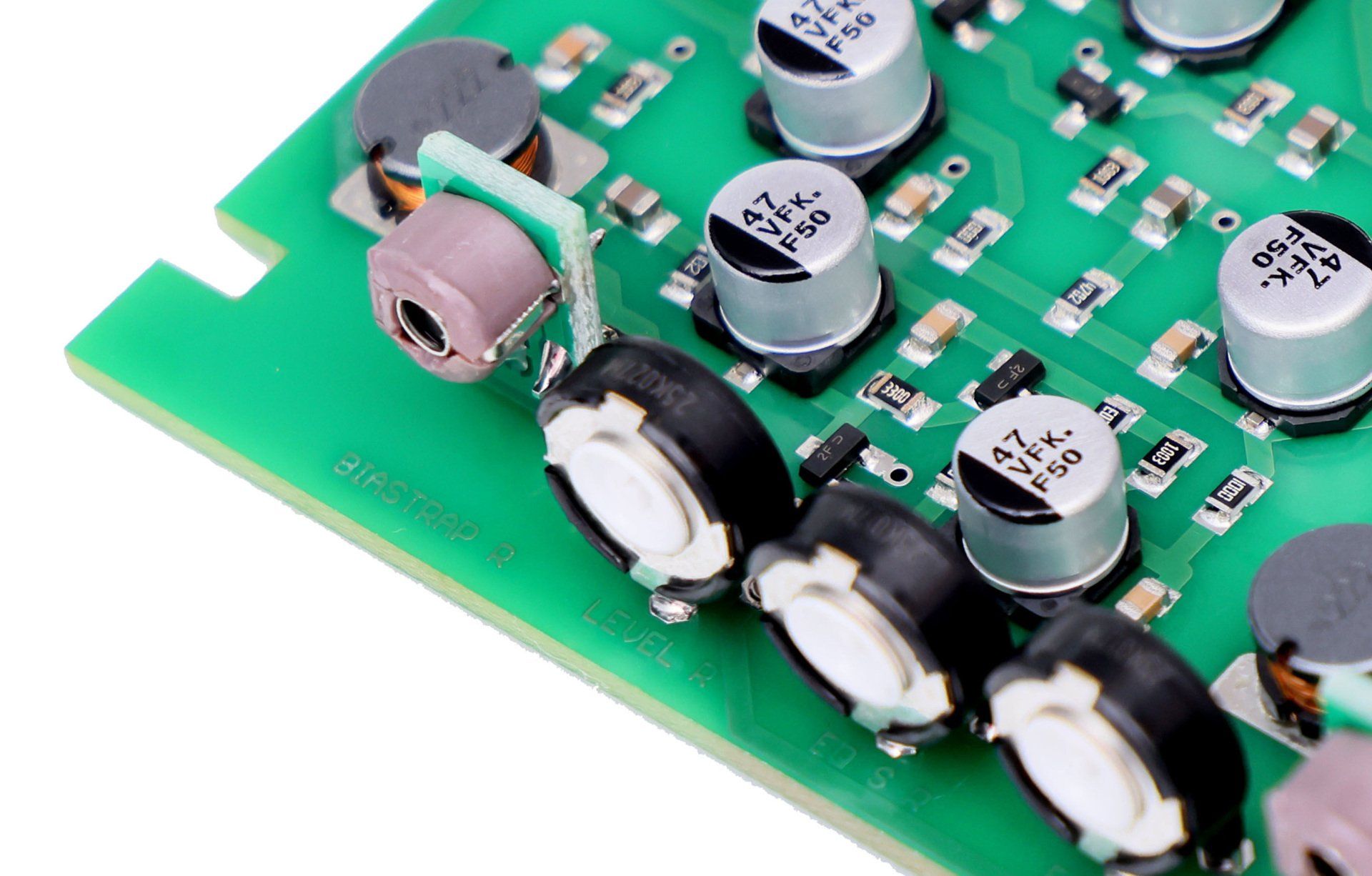

DREKO
Wir haben den Drehkondensator für den Bias-Trap mit einer zusätzlichen Platine in die Position der früheren abstimmbaren Induktivität gebracht. Man hätte diesen Drehkondensator auch direkt auf die Leiterplatte unterbringen können. Dann wäre der Zugang erschwert und nicht mehr an der dafür vorgesehen Position.
Wir von Premium-Hifi achten auf jede Kleinigkeit!
Des Weiteren sind auf unsere Leiterplatten die Leiterbahnen besonders breit und 70 µm dick. Das soll Verluste, und sind diese noch so gering, verhindern. Eine sternförmige Verlegung der Versorgungsspannung war uns nicht möglich, dennoch haben wir die Spannung und die Masse für den rechten und linken Kanal getrennt.
Aufnahmeplatine von Premium-Hifi
Wir haben wieder einmal alle technischen Möglichkeiten genutzt um das Audiosignal bestmöglich und ohne Verzerrungen durchzuschleusen. Auch wenn das Band die größte Limitierung ist, die Elektronik muss das Signal nicht noch weiter verschlechtern!
wenn Sie das Beste wollen!
Neue Aufnahmeplatine
1.177.239-22
für alle Revox B77 finden Sie bei uns im Shop
