Transformatoren
Ringkerntrafos
alle Studer A68, Revox A740 und Revox B740
Warum die Trafos von Revox zum Brummen neigen? Nun, viele Verstärker anderer Anbieter werden erst gar nicht so alt als das die Trafos brummen könnten! Die Verstärker Studer A68, Revox A740, und Revox B740 sind teils über 50 Jahre alt. Die von Revox verwendeten Schnittbandtrafos sind hervorragend für den Audiobereich geeignet. Dennoch sind Ringkerntransformatoren auch im Audiobereich die bessere Wahl. Ringkerntrafos haben einen vergleichsweise hohen Wirkungsgrad bei, das ist hier besonders wichtig, kleiner Bauform und nur ein sehr geringes Streufeld. Warum die Trafos auch immer brummen, wir können abhelfen!
Einbau in Revox A740, B740 und Studer A68
Original-Trafo
Auch hier muss erst einmal der alte Trafo der Endstufen Studer A68 oder Revox A740, B740 ausgebaut werden.
ACHTUNG! Vor dem Öffnen den Netzstecker ziehen!

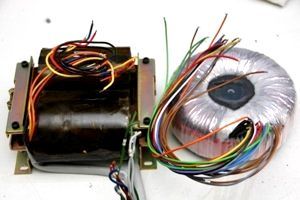

Vergleich
Auch der alte Trafo ist ein richtiger Klopper!
Beide Trafos eignen sich als Zusatzgewichte für den Sport - sind dafür aber zu teuer und zu schade! Das Geweicht und die Größe sind in etwa gleich. Mit 850 VA ist Leistung satt vorhanden.

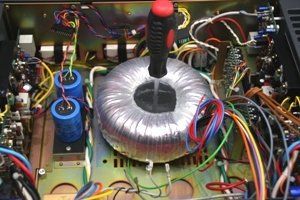

Bohrloch
für die Zentralbefestigung des Trafos markieren.
Da in der Revox A740 oder B740 sowie im Studer A68 sehr wenig Spielraum ist, sollte man mit dem Trafo die genaue Position bestimmen und die Position des Bohrloches markieren.

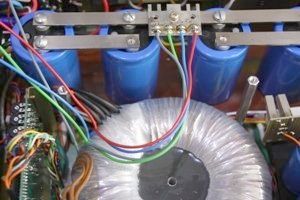

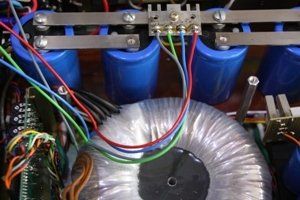

zentrale Masse
Bei 850 VA Leistung muss alles stimmen!
Deshalb führen wir die Arbeiten ausschließlich in unsere Firma durch. Unser Fachpersonal ist geschult und kennt sich mit der Materie aus.

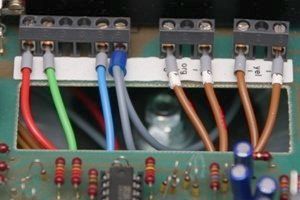

Sekundärspannung
Um es nicht zu einfach zu machen hat Revox tief in die Trickkiste gegriffen und die Spannung komisch verschachtelt.
Achtung! Alles über 42 V ist keine Kleinspannung mehr!

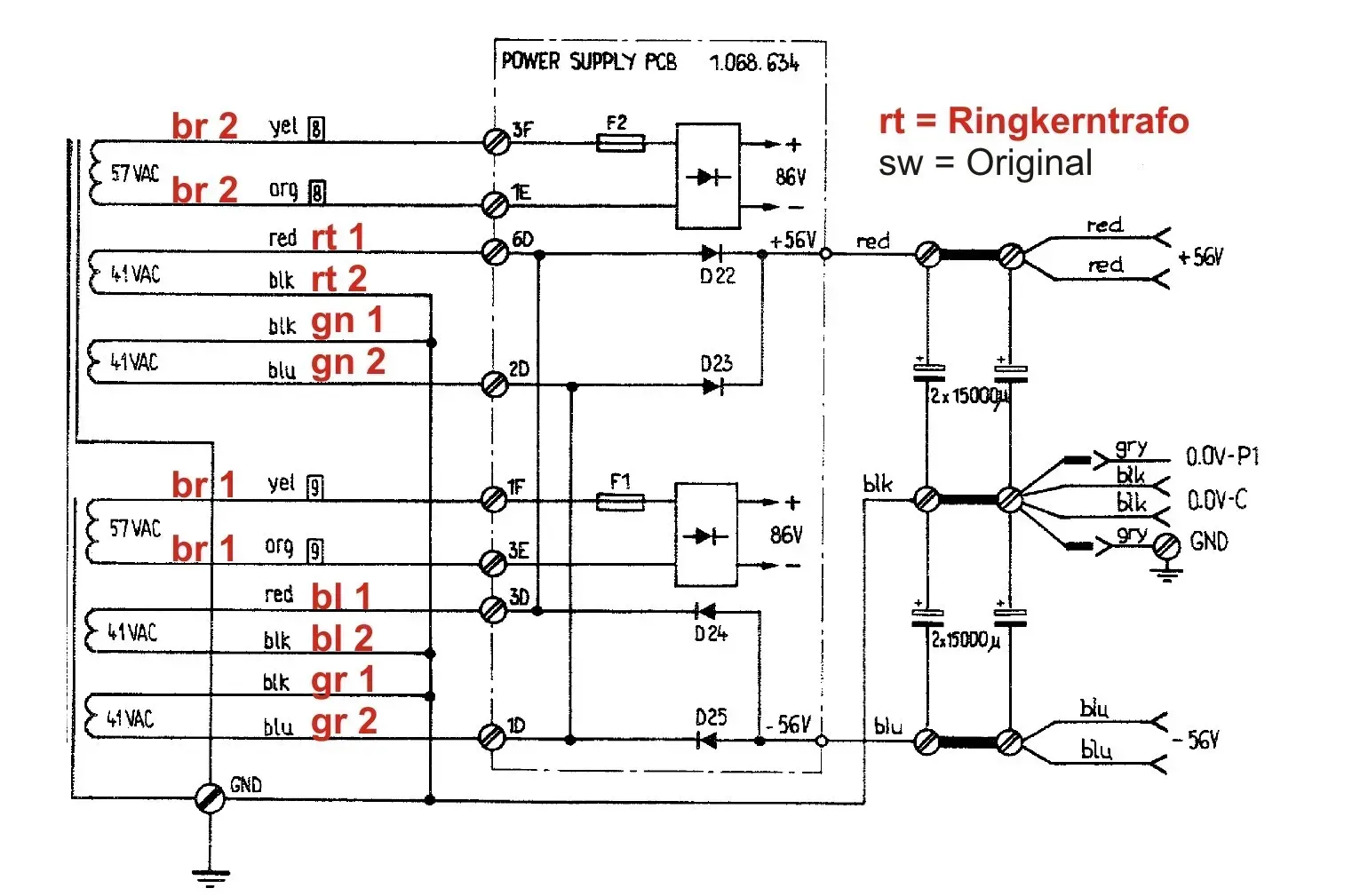

Anschlussplan
Die Dokumentation der Änderungen, der Arbeiten, die auszuführen sind, ist auch für uns im Hause sehr wichtig!
Schnell hat man rot mit rot, braun mit braun oder blau mit blau und so weiter verwechselt.
Ein Traum
Für die Endstufen Revox A740, B740 oder Studer A68 bieten wir viele Ersatz- und Zubehörteile an. Wir bieten 22.000 µF Ladekondensatoren mit 80 V Spannungsfestigkeit, 2.200 µF / 100 V mit Zentralbefestigung, Lämpchen, Kondensator, Trimmer, Transistoren, Reparatursätze, Veredelungen und vieles mehr!
