Entzerr-Leiterplattenfür alle Studer A80 und B62
Für die Aufnahme und Wiedergabe
Wir bieten Ihnen die Entzerr-Platinen fertig bestückt für jede Entzerrung der Aufnahme und Wiedergabe an.
Natürlich bieten wir Ihnen auch diese Leiterplatten in höchster Qualität und in SMD-Technik an.
1.081.880
Auf dem Foto ist die Entzerrung für die Aufnahme
mit NAB und 38 cm/sek und 76 cm/sek. zu sehen.
Eine ungewöhnliche Kombination, die hohe Geschwindigkeit und dann NAB-Enzerrt!
Die Entzerrungen sind:
CCIR mit 19 cm/s und 38 cm/s
NAB mit 19 cm/s und 38 cm/s
CCIR mit 9,5 cm/s und 19 cm/s
CCIR mit 38 cm/s und 76 cm/s
NAB mit 38 cm/s und 76 cm/s

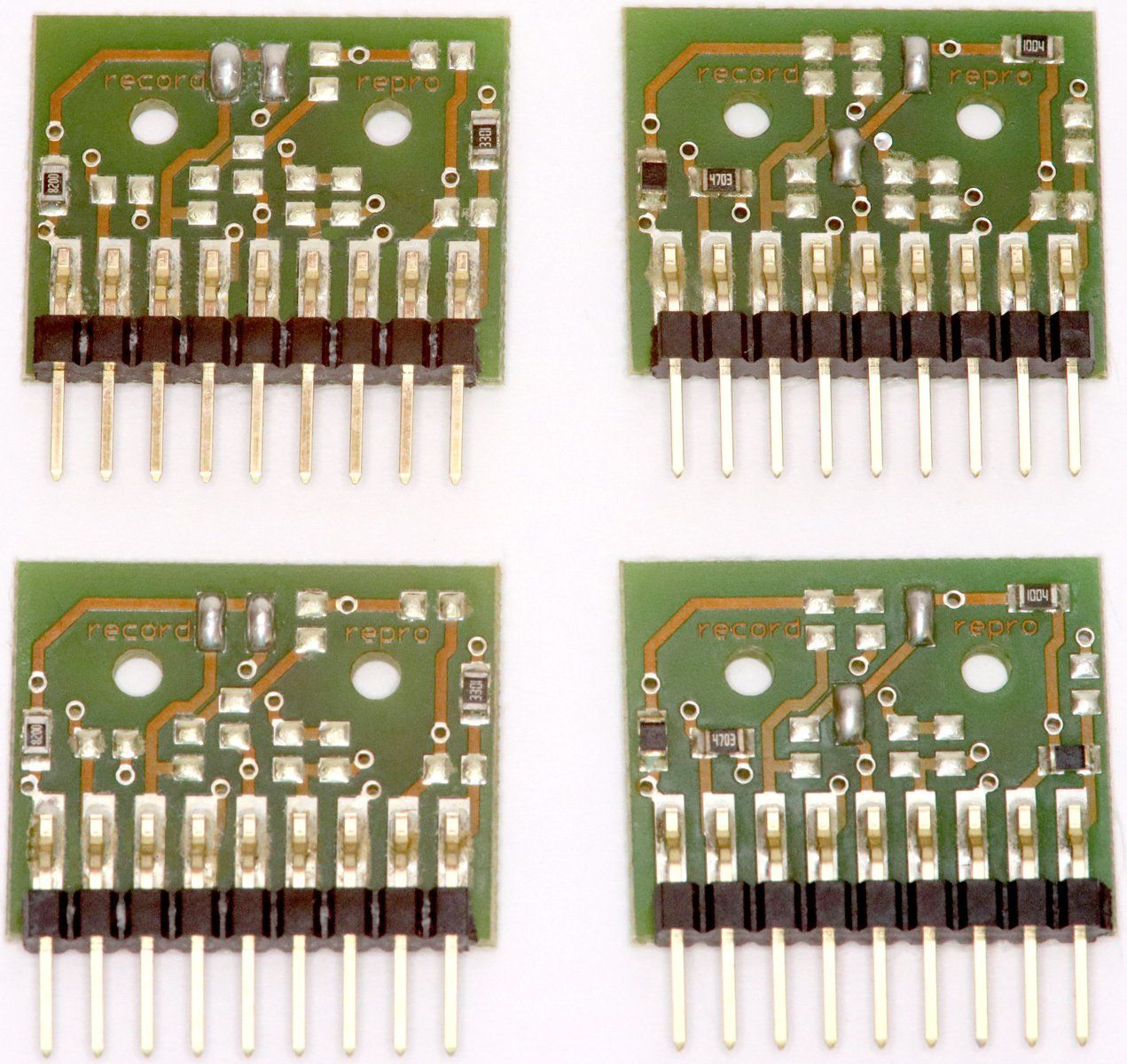

1 Satz (4 Stück)
Für die Änderung der Geschwindigkeit oder der Entzerrung benötigen Sie immer zwei Leiterplatten für die Aufnahme und zwei Leiterplatten für die Wiedergabe. Wollen Sie "nur" eine Reparatur vornehmen, sollten die Leiterplatten paarweise ersetzt werden. Also zweimal Aufnahme oder zweimal Wiedergabe.
Wie bei dem Hybrid-Verstärker-Modul A101 von Studer ist auch hier die SMD-Technik klar von Vorteil.
Aufnahme-Entzerrungen
Für die Studer A80 gibt es folgende Entzerrungen:
CCIR 19 cm/s und 38 cm/s 1.080.920
NAB 19 cm/s und 38 cm/s 1.080.922
CCIR 9,5 cm/s und 19 cm/s 1.080.924
CCIR 38 cm/s und 76 cm/s 1.080.926
NAB 38 cm/s und 76 cm/s 1.080.928
NAB 38 cm/s und 76 cm/s 1.081.880
Wiedergabe-Entzerrung
Folgende Entzerrungen gibt es für die Wiedergabe:
CCIR 19 cm/s und 38 cm/s 1.080.921
NAB 19 cm/s und 38 cm/s 1.080.923
CCIR 9,5 cm/s und 19 cm/s 1.080.925
CCIR 38 cm/s und 76 cm/s 1.080.927
NAB 38 cm/s und 76 cm/s 1.080.929
NAB 38 cm/s und 76 cm/s 1.081.881
NAB 38 cm/s und 76 cm/s 1.081.882
der richtige Einbau

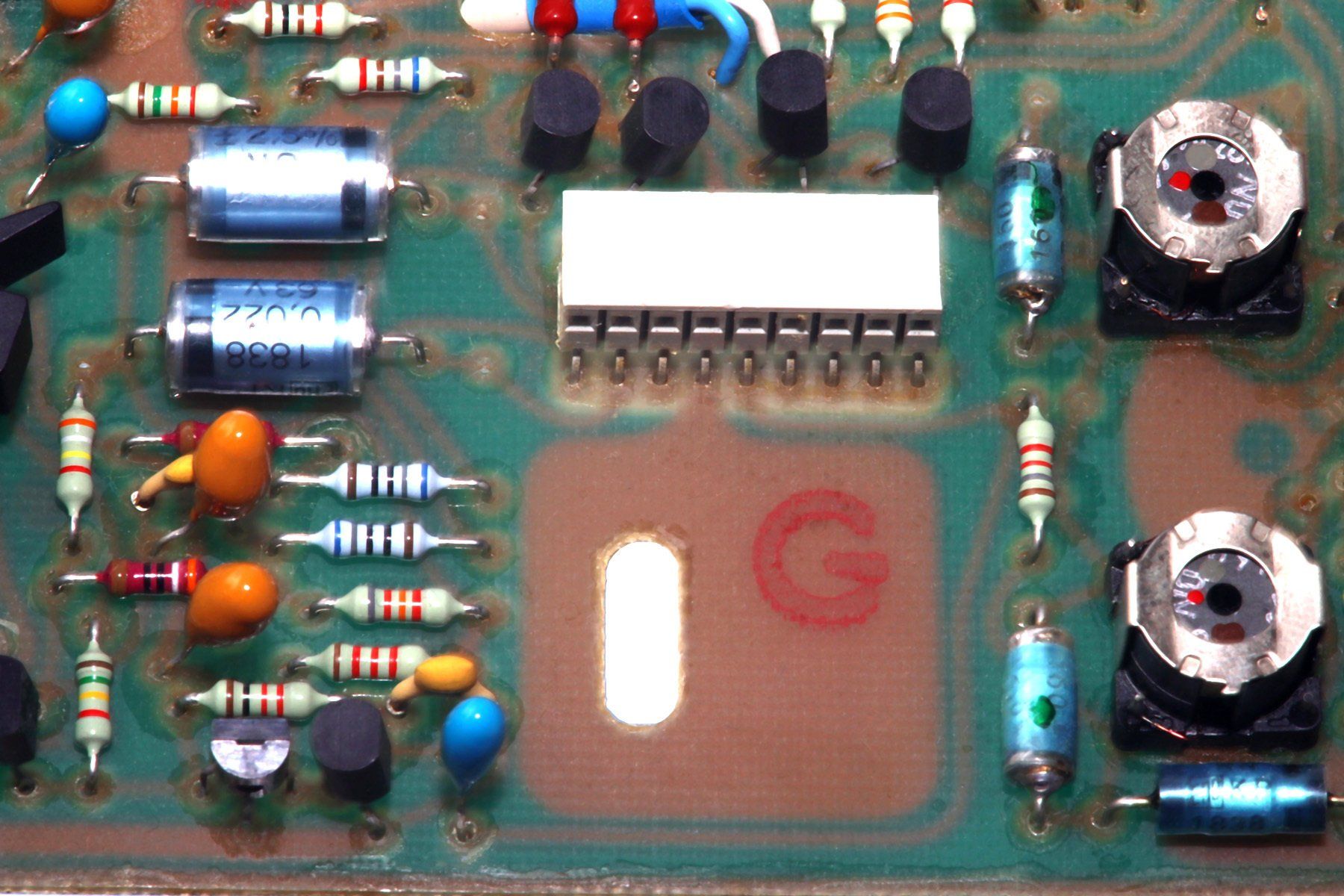

Steckplatz
Für die Entzerrung sind Steckplätze auf den Leiterplatten der Aufnahme 1.080.982 und der Wiedergabe 1.080.986 vorgesehen. Für die Studer A80 sind 4 Entzerrleiterplatten erforderlich.
Die Codierung erfolgt durch ein Langloch in den Aufnahme- und Wiedergabe-Leiterplatten
Codierung
Die Codierung der originalen Studer Entzerrplatinen erfolgte mit einem eingepressten Stift. Wir werden nur die passende Öffnung freilassen und die andere Öffnung farbig (rot für die Aufnahme- und grün für die Wiedergabe-Entzerrung) abkleben. Die Leiterplatten sind zu klein für die Beschriftung der Art der Entzerrung und deren Geschwindigkeit.

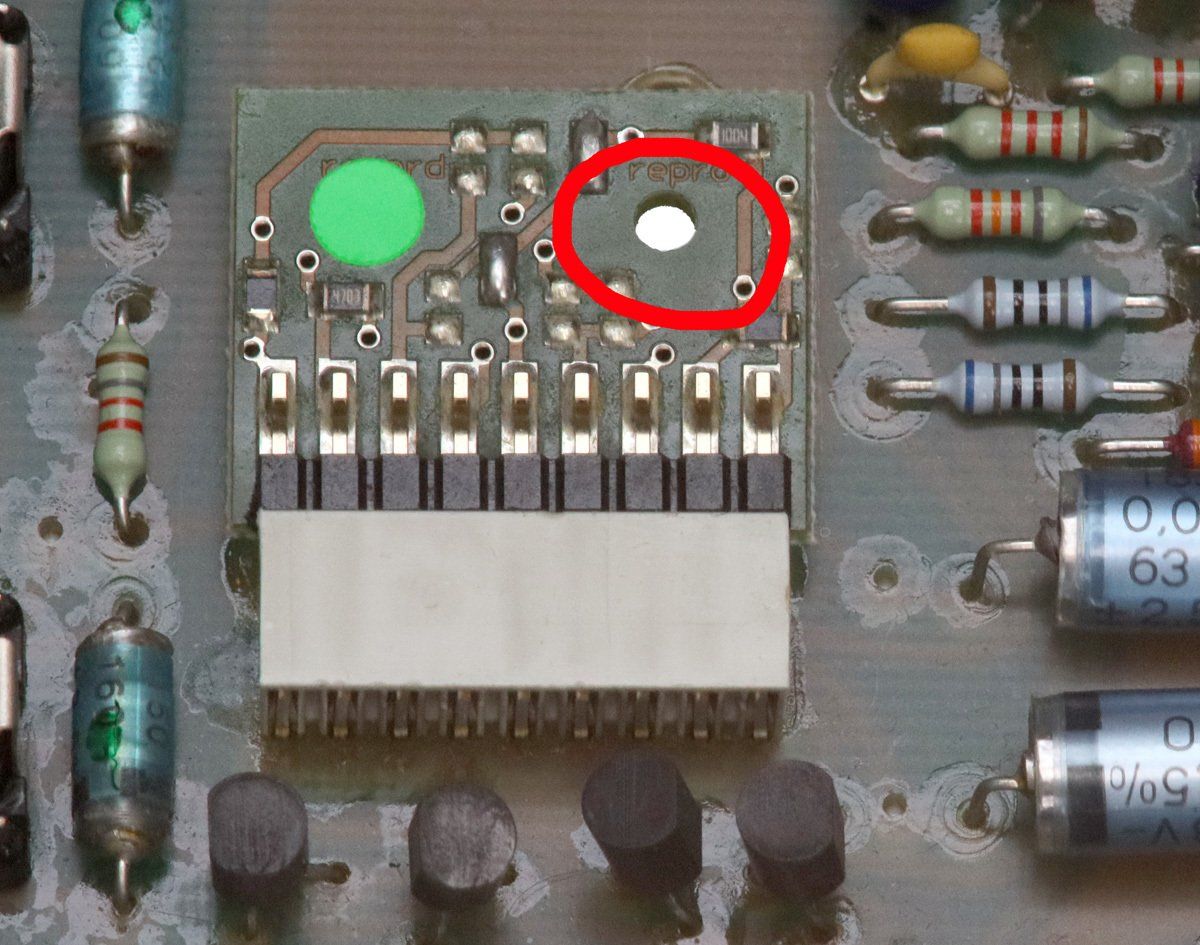

Einbau
Sind das freie Loch der Entzerrplatine und das Langloch der Studer Aufnahmeplatine bzw. Wiedergabeplatine deckungsgleich übereinander, ist die Kombination richtig. Auch die Farbgebung grün für die Wiedergabe und rot für die Aufnahme sollte dann passen.
Versand
Auch werden die Leiterplatten in beschriftete ESD-Beutel mit der Entzerrung, der Geschwindigkeit und der Studer Artikelnummer versendet.
Damit sollte eine Verwechslung auch noch in Jahren ausgeschlossen sein!
weitere Ersatzsteile für Studer A80 und B62
Reparatursätze
Wir wollen für die Studer A80 oder B62 diverse und vor allen Dingen sinnvolle Reparatursätze anbieten. Dazu zählen der komplette Relaissatz für den Audiobereich, Austauschsätze die der Aufnahme- und Wiedergabe-Platinen, Reparatursätze für die Audiokarten oder der Laufwerkssteuerung. Viele dieser Austauschteile werden speziell für uns oder von uns gefertigt, siehe ITT-Ersatzrelais, den besten Ersatz für den Hybrid-Verstärker A101 oder die hervorragende EQ-Platinen.
Kondensatoren
Neben der Entzerrung wurde hier auch das Hybrid-Verstärkermodul und alle Elektrolytkondensatoren ersetzt. Der Austausch der Bauteile sollte immer auf beide Record- (1.080.982) oder wie auf dem Foto, auf beide Reproduce-Leiterplatten (1.080.986) erfolgen.

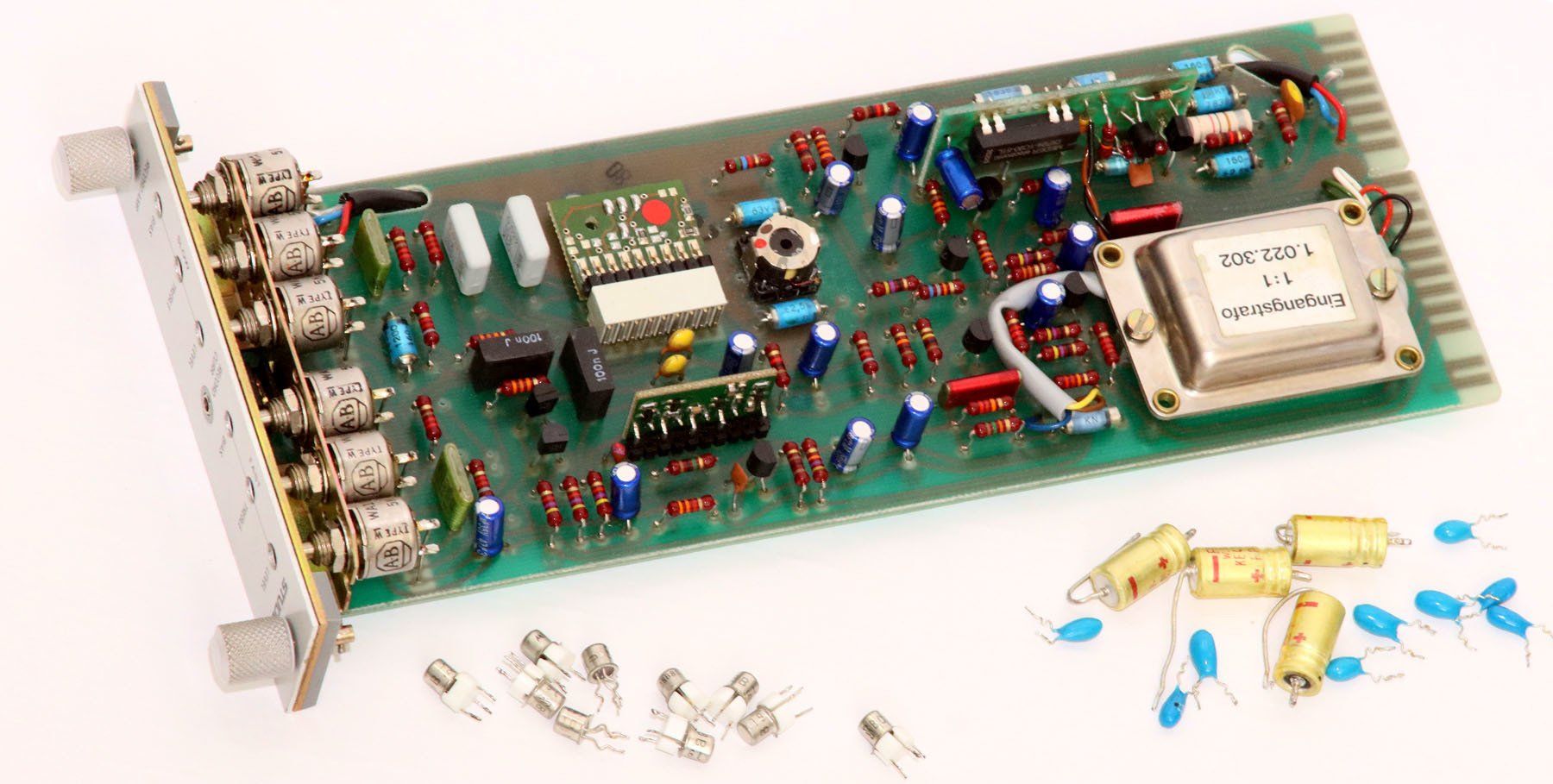

Reparatursatz
Hier wurden alle Elektrolytkondensatoren, Transistoren, die Entzerr-Platine, den Hybrid-Verstärker und das das Relais ersetzt. - Das ist für uns eine Generalüberholung!
Bei Ebay wird jetzt eine "vom Verkäufer generalüberholte" Leiterplatte für 333€ angeboten. Tatsächlich wurde nur das Relais ersetzt!

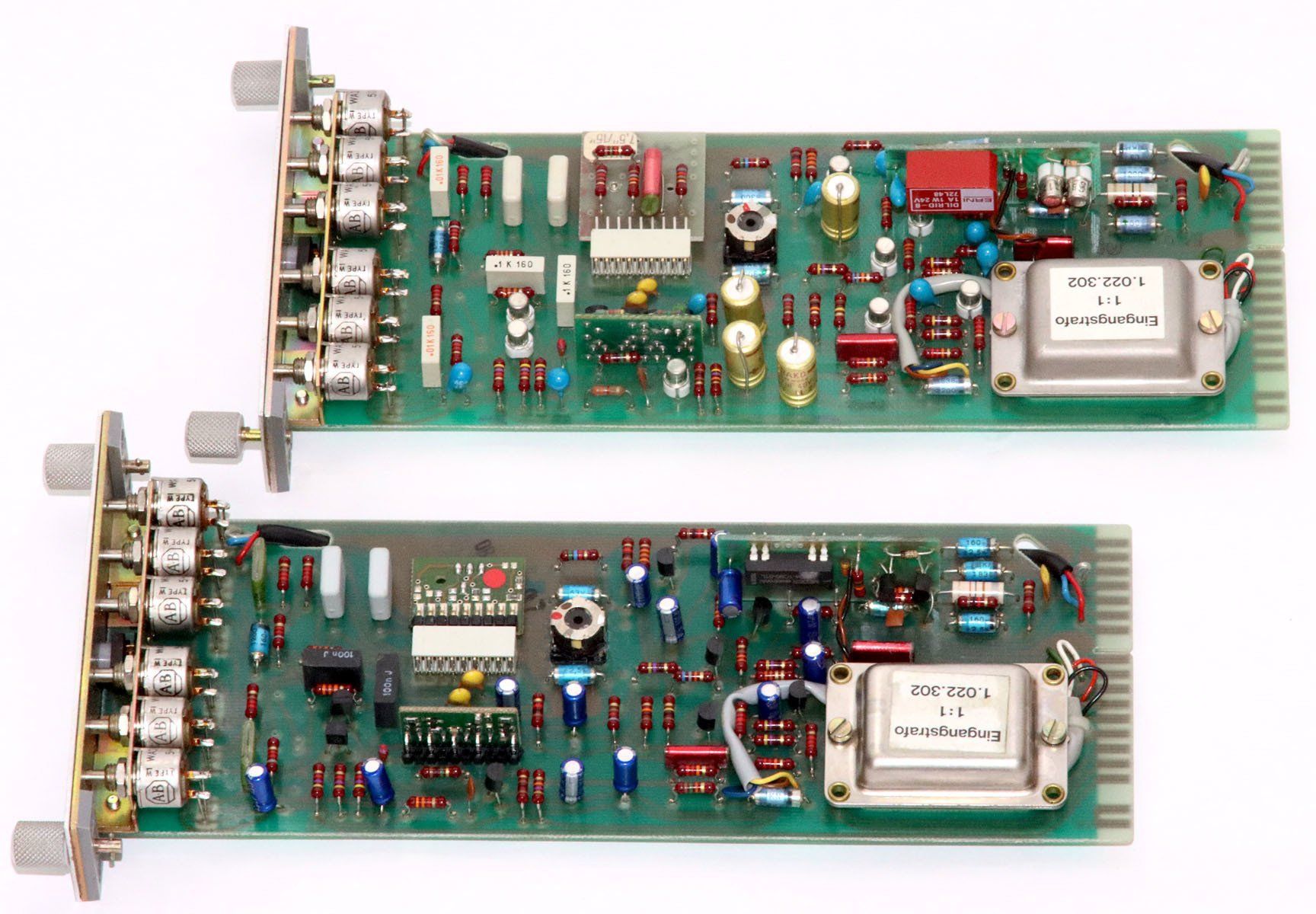

Alt und neu
Unten, die von uns generalüberholte Aufnahme-Platine mit neue audiophile Elkos, rauscharme Transistoren, SMD-bestückten Hybrid-Verstärker, neue Entzerrung und das DIP-Relais. Die Record-Platine ist optisch kaum wieder zu erkennen! Das
ist für unser Verständnis eine Generalüberholung!
