Lautsprecheranschlüsse
Polklemmen für
Revox B750 MK I & MK II

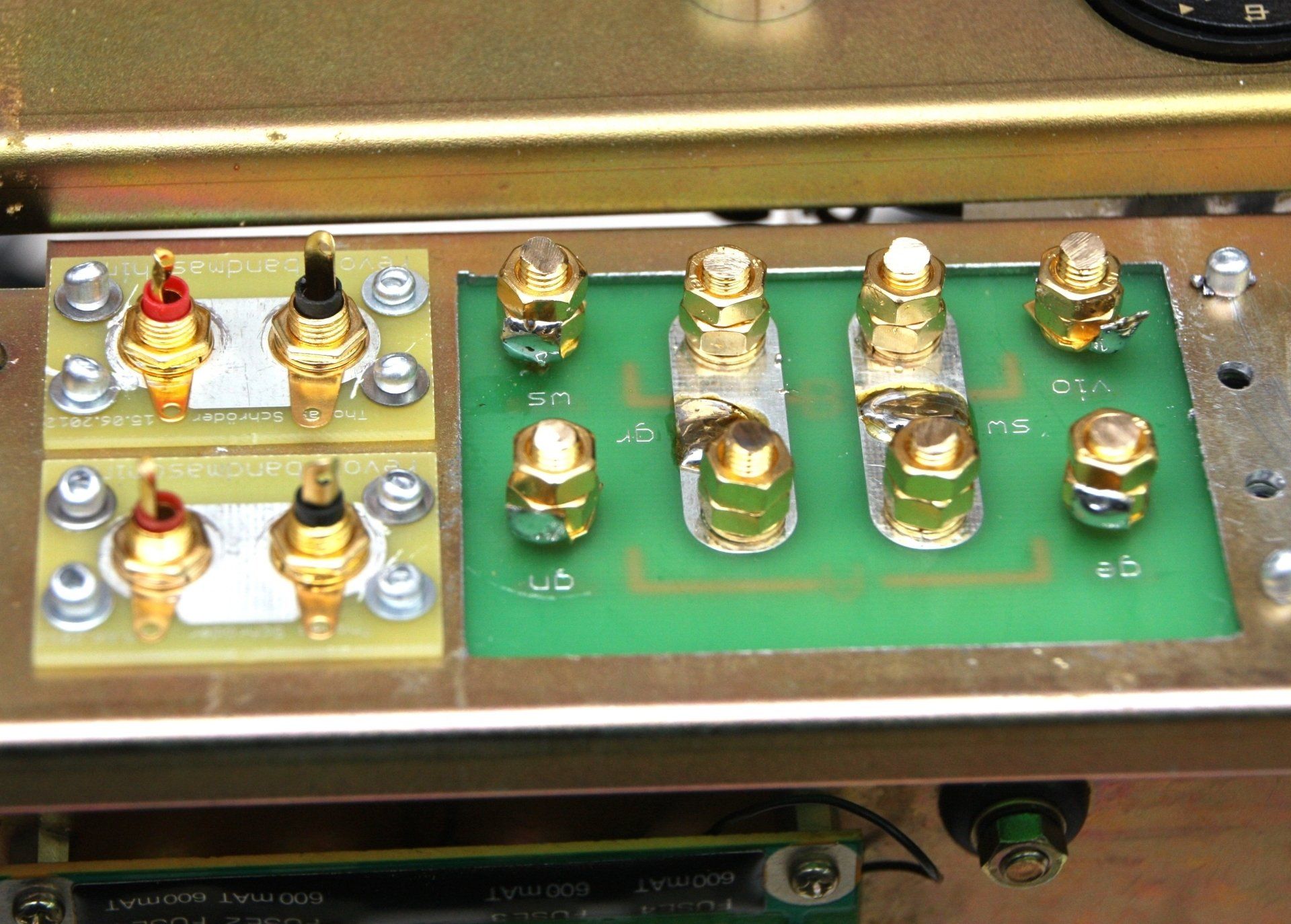

Ob es klanglich was bringt?
Sie können aber Kabel anschließen wie Sie wollen, ohne den Querschnitt zu verjüngen, ohne Ausfransen der Kupferdrähte. Durch den größeren Abstand der Klemmen zueinander, sind diese hervorragend bedienbar!
Anderswo sind die Klemmen so eng, dass diese, wenn man Bananas verwendet, Kurzschlüsse verursachen können.
Lautsprecher-Klemmen
für Revox B750
Lieferumfang
Zum Lieferumfang gehören:

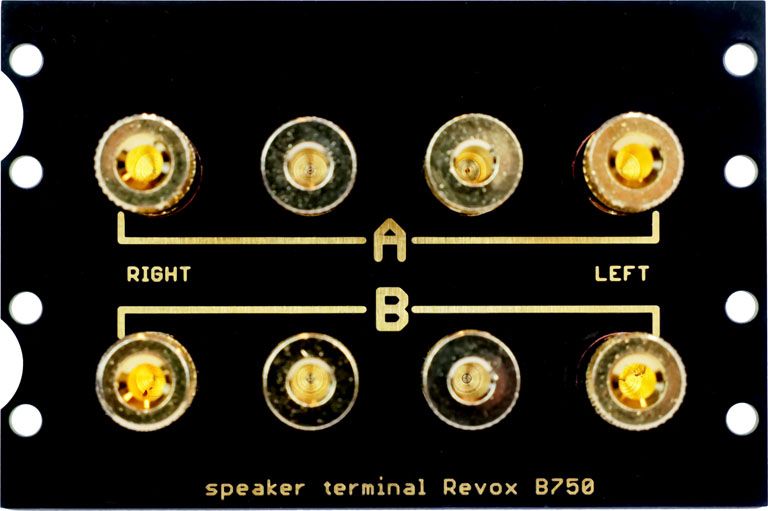

eine stabile Epoxyd-Leiterplatte in schwarz mit allen Bohrungen, Beschriftungen und 2 Masseflächen, 4 Polklemmen Masse und 4 Polklemmen Signal, 6 Schrauben und Muttern, 6 Zahn- und 6 U-Scheiben. Mehr wie 6 Befestigungen braucht es für einen stabilen Sitz nicht!
Die Lautsprecherpaare
Anderswo wird "nur" das Lautsprecherpaar "B" geändert, dann auch noch viel zu eng, eine bessere Bedienbarkeit ist da nicht gegeben.
Okay, hier ist mehr arbeit nötig, es lohnt sich aber. Hier haben Sie echten Komfortgewinn.
Wenn umbauen, dann richtig!
Die Anschlüsse
der Polklemmen sind farblich gekennzeichnet.
Die Masseanschlüsse der Kanäle, die schwarze und die graue Litze dürfen auf keinen Fall vertauscht tauscht werden! Eine Brücke ist, durch die durchgehende Massefläche, nicht mehr erforderlich.
Abstand
Nur mit diesem Abstand lassen sich die Klemmen optimal bedienen, das Kabel richtig klemmen und befestigen. Auch die Gefahr eines Kurzschlusses ist hier sehr gering. Auch wenn Sie mit Bananas arbeiten passiert hier nichts. Und das für beide Lautsprecherpaare!
Der Umbau
Ausbruch
Für die Polklemmen benötigen Sie mehr Platz als für die Lautsprecher-DIN-Anschlüsse oder die alten Klemmen. Damit die Rückwand beim Sägen nicht verkratzt, wird diese großflächig abgeklebt.
Eingriff
Ein weiterer Eingriff erfolgt am Chassis der Revox B750. Auch hier muss gesägt werden!
Das Anzeichnen erfolgt anhand der zuvor gesägten Rückwand. Mit einer Stichsäge geht das schnell. Danach noch ein wenig feilen und gut ist. Der Ausschnitt des Chassis ist von der neuen Leiterplatte abgedeckt und nachher nicht mehr sichtbar.
Komfort
Für den Komfortgewinn muss einiges getan werden! Mit einer Stichsäge und etwas Sorgfalt lässt sich sowas leicht bewerkstelligen.
Die zwei Cinchbuchsenpaare "PRE AMP OUT" und
"PWR AMP IN" sollten für ein leichteres Arbeiten ebenfalls entfernt werden.
"PWR AMP IN" sollten für ein leichteres Arbeiten ebenfalls entfernt werden.
Zusammenbau
Montage
Die Cinchbuchsen kann man dann auch gleich mit dem erweitertem Abstand bestücken
(neu nur noch schwarz erhältlich). Rechts noch 2 Löcher bohren und der Aufbau kann beginnen! Zwei Befestigungspunkte sind Aufgrund der stabilen Epoxyd-Leiterplatte vollkommen ausreichend.
Löten
Die Litzen der Farbe nach an den Lötfahnen der Polklemmen anlöten. Die Farben stehen auf der Leiterplatte. Schwarz und grau werden direkt auf die Masseflächen gelötet. Eine Brücke wie zuvor ist nicht mehr erforderlich!
Fertig
Wenn es so aussieht passt alles.
Die Ränder sind grau lackiert. Die Lautsprecherpaare A und B sowie rechts und links sind gekennzeichnet. Sie können alle Polklemmen gut und sicher bedienen. Sie können die Kabel direkt klemmen oder mit 4 mm Bananas stecken!
